105
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Система охлаждения
Охлаждающая жидкость
В системе используется охлаждающая жидкость, представляющая собой
смесь этиленгликоля и дистиллированной воды в пропорции 50/50. Эта
смесь незамерзающая в большинстве условий. Если требуется охлаждаю-
щая жидкость с более низкой температурой замерзания, обратитесь к
дилеру. Обратитесь к вашему дилеру POLARIS.
Используйте масло POLARIS Antifreeze 50/50 Premix. Антифриз
POLARIS предварительно смешан и уже готов к использованию. Не раз-
бавляйте его водой. На стр. 137 указаны каталожные номера продуктов
POLARIS.
Запрещается добавлять в систему охлаждения водопроводную воду.
Содержащиеся в ней минеральные соли могут выпасть в осадок и отрица-
тельно подействовать на металлические части двигателя и системы охла-
ждения.
Уровень охлаждающей жидкости
Уровнем охлаждающей жидкости
управляет специальная система. В
эту систему входят:
• Расширительный бочек
• Герметичная крышка
• Соединительные шланги
Поддерживайте уровень охлаждаю-
щей жидкости на отметке “FULL
COLD” расширительного бачка
(пока двигатель не прогрет).
1. Выключите двигатель.
2. Снимите правую боковую
панель.
3. Проверьте уровень жидко-
сти в расширительном
бачке.
4. Долейте охлаждающую
жидкость при необходимости.
ПРИМЕЧАНИЕ:
Эксплуатация снегохода с неисправной системой охла-
ждения может привести к перегреву и серьезной поломке двига-
теля. Обязательно поддерживайте рекомендуемый уровень
охлаждающей жидкости.

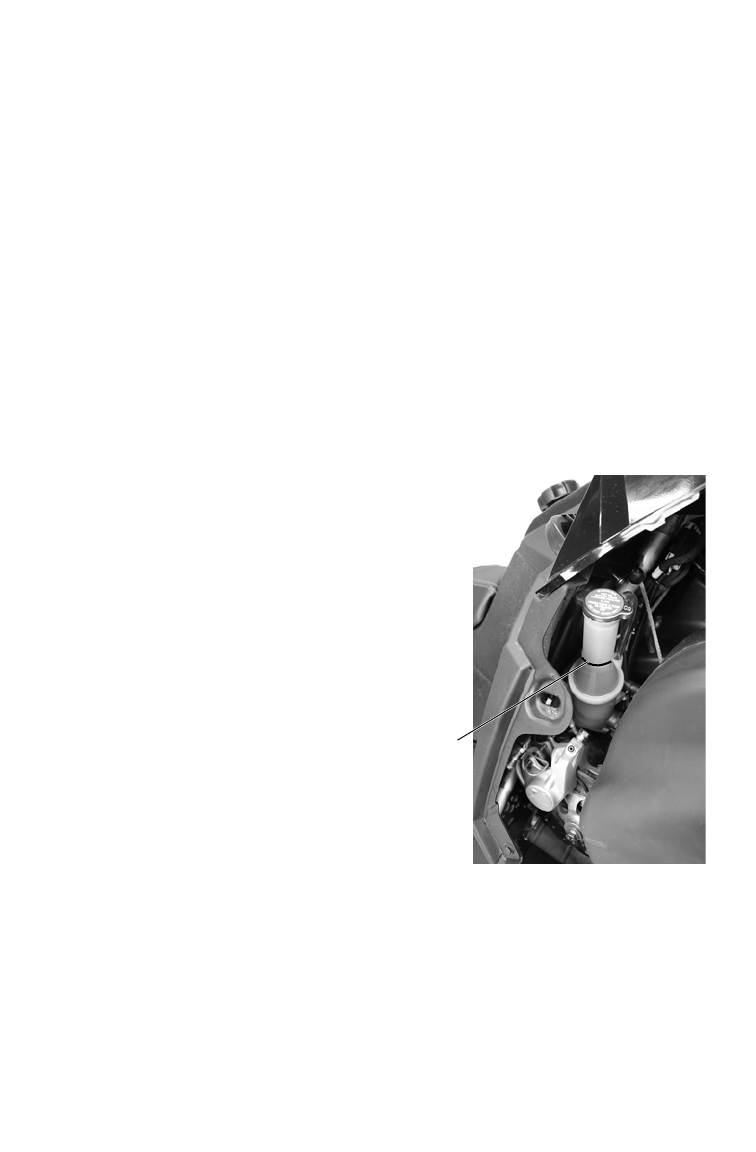

Отметка
"FULL
СOLD"
