11
БЕЗОПАСНОСТЬ
Безопасность водителя

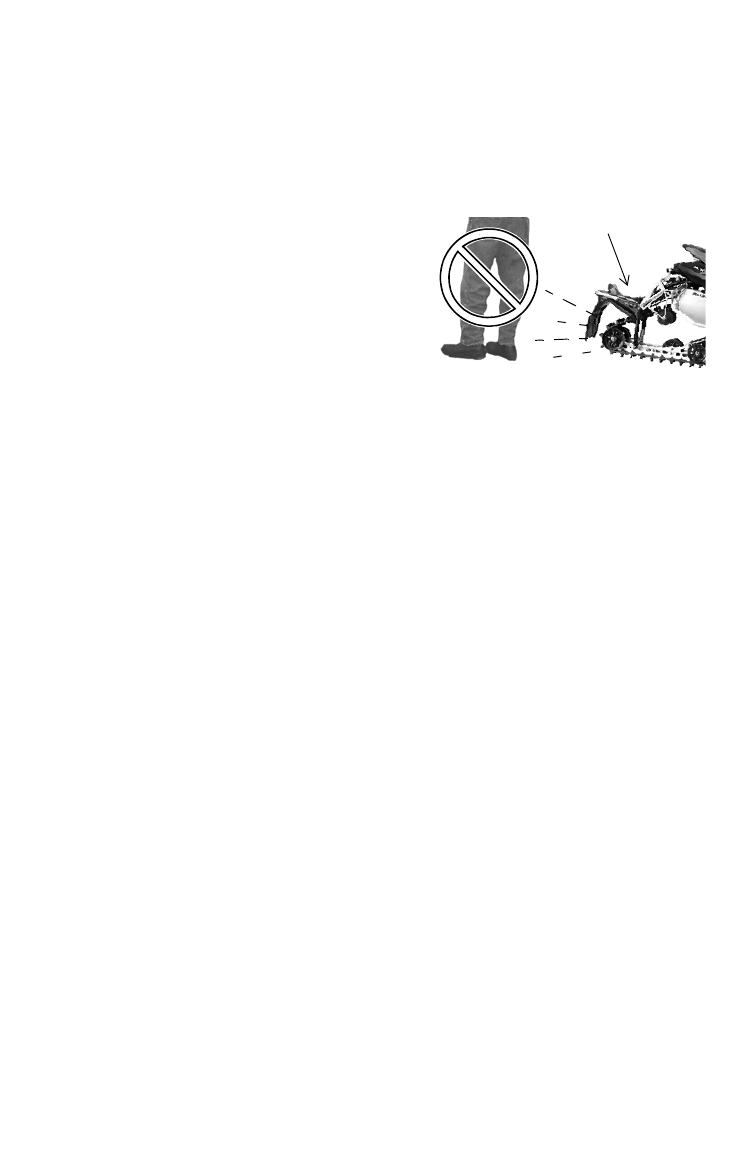

Не приближайтесь и не касайтесь гусеницы
Движителем вашего снегохода является гусеница, которую необходимо
периодически осматривать для нормальной эксплуатации. Не наступайте
на пластиковый брызговик
ВНИМАНИЕ!
Если рука, нога или оде-
жда попадет в гусеницу, то это может
привести к серьезным травмам. Будьте
внимательны при движении и сидите
так, чтобы не касаться гусеницы. Не
поднимайте снегоход и не стойте позади
него при прогреве гусеницы. Ослабле-
ние гусеницы и летящий из под неё
мусор могут привести к серьезной
травме или смерти. Рекомендуем произ-
водить обслуживание и регулировку
гусеницы в техническом центре дилера.
Не касайтесь деталей двигателя
Не выполняйте регулировки при работающем двигателе. Перед тем, как
открыть боковую панель, выключите двигатель. Перед запуском двигателя
убедитесь в надежности фиксации капота и боковых панелей.
ВНИМАНИЕ!
Контакт пальцев или одежды с движущимися частями
двигателя может привести к серьезным травмам. Заглушите двигатель
перед любыми регулировками.
Посадка водителя
Управление снегоходом требует определенного навыка и чувства равнове-
сия. Посадка водителя может быть различной – это дело вкуса и опыта
вождения, однако для большинства людей правильной посадкой можно
считать следующую: ноги находятся на подножках, положение тела
удобно по отношению к рулю, рычагам тормоза и акселератора.
ВНИМАНИЕ!
Неправильная посадка может снизить способность
управления снегоходом и привести к серьезным травмам или смерти.
Выберите такую позу при вождении, которая обеспечивала бы постоянный
контроль над снегоходом.
НЕ НАСТУПАЙТЕ
