116
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Вариатор
Прогиб приводного
ремня

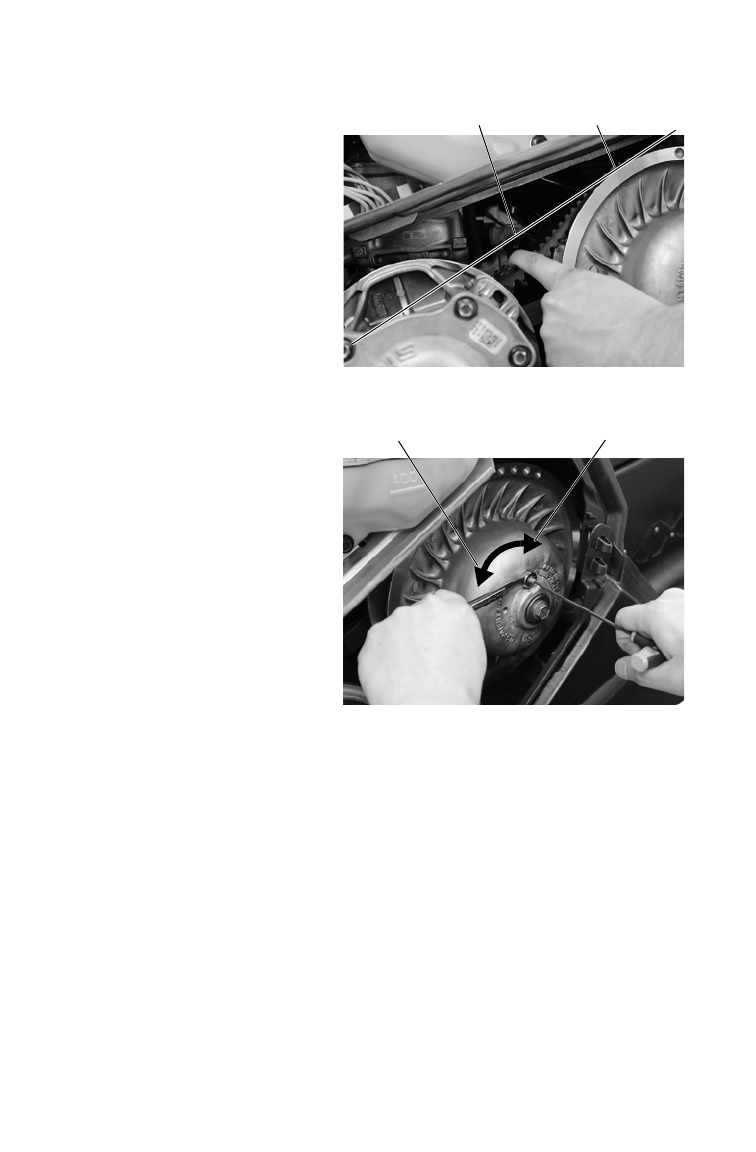

Измерьте прогиб ремня вариа-
тора с полностью сведенными
фланцами ведомого шкива вари-
атора.
Установите на ремень (1)
линейку и нажмите на него вниз,
одновременно сделав отсчет в
точке (2). Замер должен быть
равен 32 мм.
Регулировка прогиба
приводного ремня
1. Отпустите контргайку
(11 мм) на регуляторе
ширины ремня.
2. Используя накидной
ключ (3 мм) вращайте
регулировочный винт по
часовой стрелке для раз-
ведения фланцев и про-
тив часовой стрелки для
сведения фланцев.
3. Затяните контргайку.
1
2
Уменьшить
Увеличить
