83
ЭКСПЛУАТАЦИЯ
Рычаг акселератора
Регулировка свободного хода привода дросселя
Отрегулируйте свободный ход привода дросселя с помощью регулятора
тросика привода дросселя.

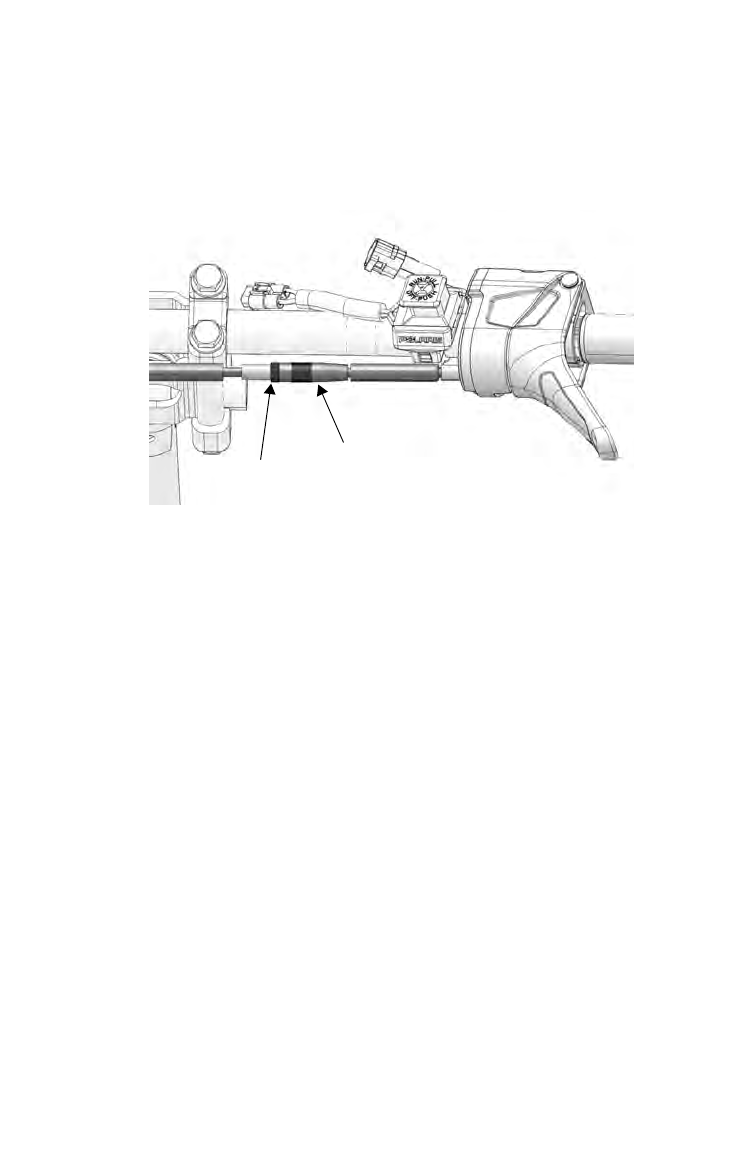

1. Найдите встроенный регулятор троса привода дросселя.
2. Отпустите контргайку.
3. Для УМЕНЬШЕНИЯ свободного хода вращайте регулятор по
часовой стрелке. Для УВЕЛИЧЕНИЯ свободного хода вра-
щайте регулятор против часовой стрелки.
4. Когда свободный ход станет равен 0.25-0.76 мм, затяните
контргайку.
5. Запустите двигатель и дайте ему прогреться в течение несколь-
ких минут.
6. Поверните рукоятку руля в крайнее левое и крайнее правое
положение. Убедитесь, что при повороте рукоятки руля обо-
роты двигателя не увеличиваются. Если обороты двигателя уве-
личиваются, значит, свободный ход привода дросселя слишком
тугой, и его нужно отрегулировать заново.
ВНИМАНИЕ!
Если свободный ход тросика привода дросселя слишком
тугой, не эксплуатируйте снегоход.
Контргайка
Встроенный
регулятор
