109
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Натяжение цепи в цепной коробке передач
Производите проверку натяжения приводной цепи в соответствии с
интервалами, указываемыми в таблице регламента технического обслужи-
вания, начинающейся на стр. 88. Проверяйте перед каждой длительной
поездкой.
ПРЕДОСТЕРЕЖЕНИЕ!
Прикосновение к нагретым частям системы выпу-
ска может вызвать серьезные ожоги. Выждите время, необходимое для
остывания системы выпуска. Запрещается выполнять эту процедуру с
работающим двигателем.
1. Снимите боковые панели.
2. Вращайте ведомый шкив
против часовой стрелки
чтобы весь прогиб цепи
находился в районе натяжи-
теля.
3. Включите стояночный тор-
моз.
4. Отпустите контргайку натя-
жителя.
5. Закрутите вручную регули-
ровочный болт натяжителя,
затем ослабьте болт на 1/4 оборота.
6. Затяните контргайку удерживая болт.
Момент затяжки:
28 Нм
7. Установите боковые панели.

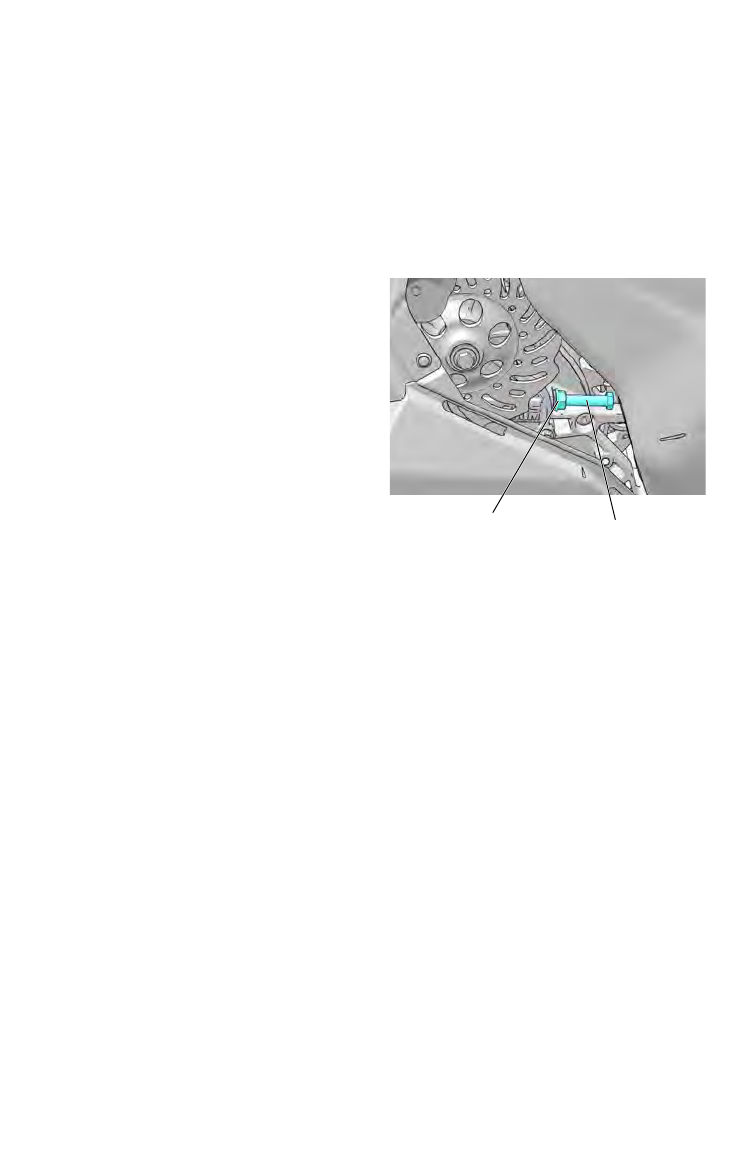

Контргайка
Регулировочный
болт
