ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

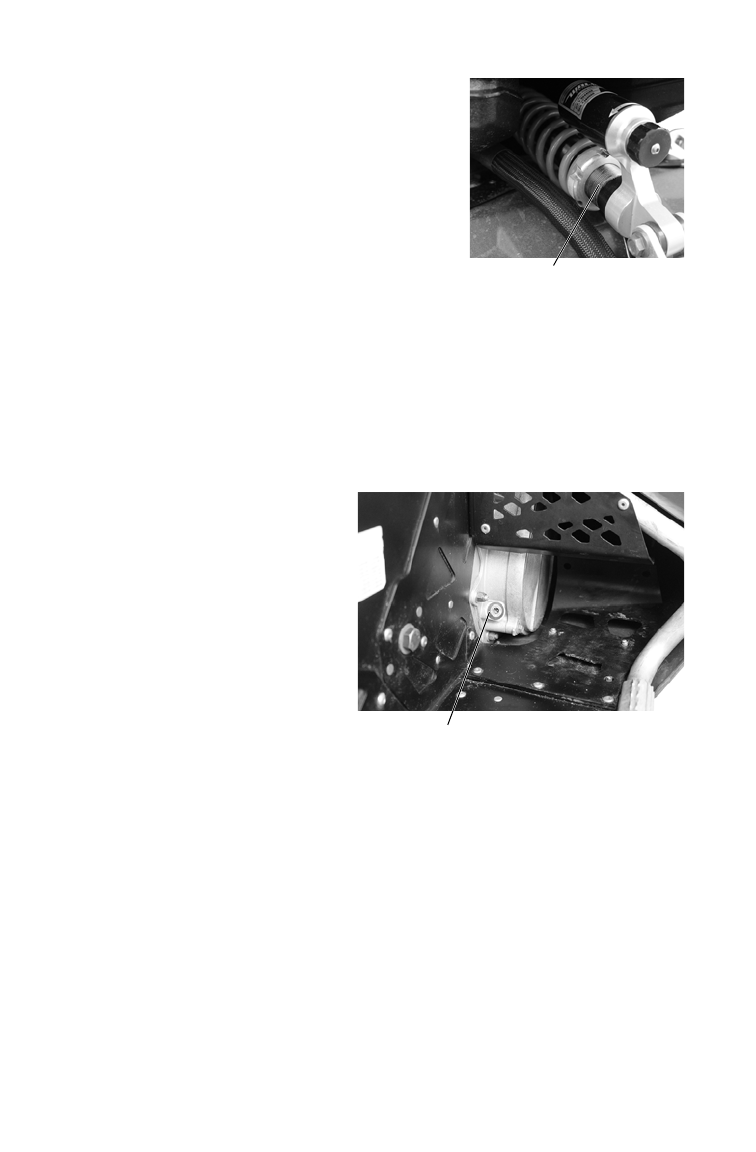

Задний амортизатор
Смазывайте резьбу заднего амортизатора перед
сезоном с помощью низкотемпературной син-
тетической смазки.
Подшипник ведущего вала
На этой модели применяются герметичные
подшипники вала, которые не требуют допол-
нительной смазки.
Масло цепной коробки передач
Проверяйте и обратитесь к дилеру для замены масла в коробке передач в
соответствии с интервалами, указываемыми в таблице регламента техни-
ческого обслуживания, начинающейся на стр. 88. Поддерживайте уровень
масла по кромку заливного отверстия. Используйте масло POLARIS
Synthetic Chaincase Lubricant. На стр. 137 указаны каталожные номера
продуктов POLARIS.
Проверка уровня масла
1. Расположите технику на
ровной поверхности.
2. Снимите заливную
пробку.
3. Используя воронку,
медленно долейте
рекомендованное масло
до момента
переполнения.
4. Протрите участки, на
которые попало масло,
чистой сухой тканью.
5. Установите заливную пробку.
Момент затяжки:
8-13 Нм
Резьба
Заливная пробка
