100
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Масло цепной коробки передач
Замена масла (методом слива)
1. Расположите технику на
ровной поверхности.
2. Вывинтите 2 винта крепле-
ния крыла к цепной коробке
передач.
3. Снимите правую декоратив-
ную панель. Если на снего-
ходе установлена батарея,
снимите батарею и держа-
тель.
ПРИМЕЧАНИЕ:
При снятии бата-
реи сначала отсоедините
ЧЕРНЫЙ (-) провод, затем
отсоедините КРАСНЫЙ (+)
провод.
4. Расположите емкость для
использованного масла под
цепной коробкой передач.
5. Ослабьте винты (не вывин-
чивайте) крышки цепной
коробки передач.
6. Осторожно откройте
крышку.
ПРИМЕЧАНИЕ:
НЕ вставляйте
отвертку или монтажку
между крышкой и корпу-
сом коробки. В этом слу-
чае возможно
повреждение прокладки.
7. Полностью слейте масло.
8. Затяните винты крышки.
Момент затяжки:
8-13 Нм
9. Снимите заливную пробку. Очистите всю металлическую
стружку с пробки.

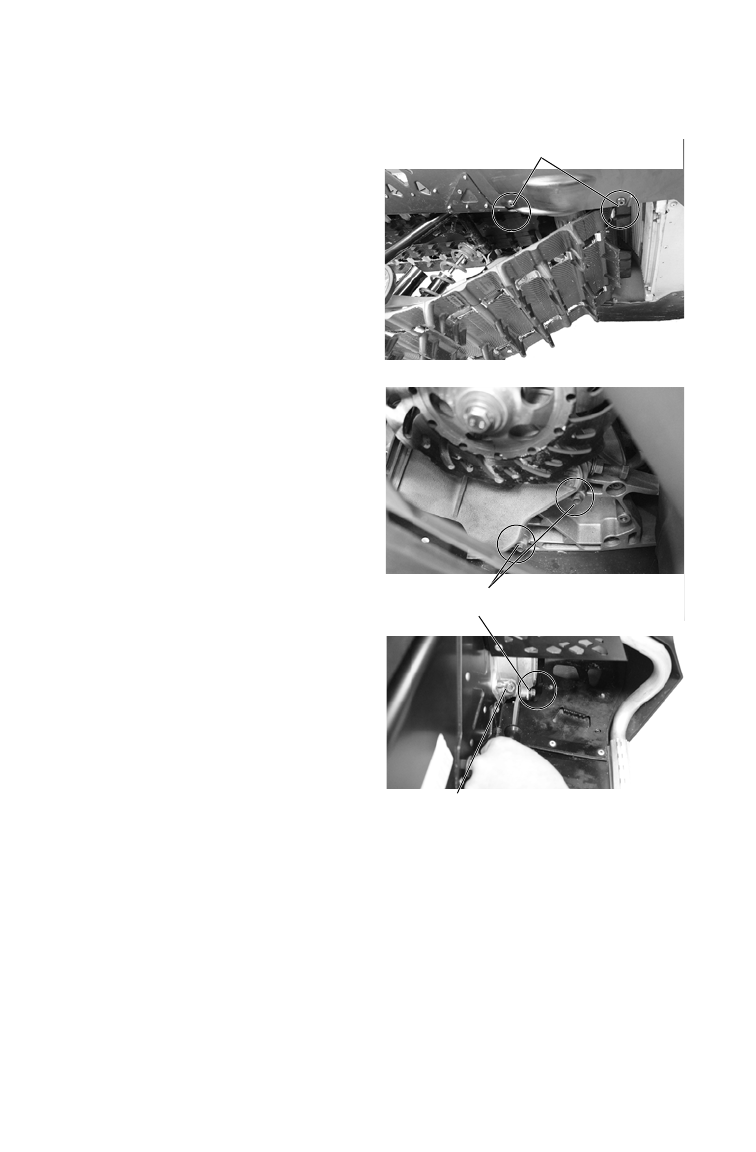

Винты крепления крыла
Шаг 2
Шаг 5
Винты крышки цепной
коробки передач
Заливная пробка
