45
ОРГАНЫ УПРАВЛЕНИЯ, УЗЛЫ И МЕХАНИЗМЫ
Стандартный цифровой прибор
Информационный центр
Система безопасности (система блокировки зажигания)
При использовании системы безопасности впервые
ШАГ 3: Разблокируйте систему

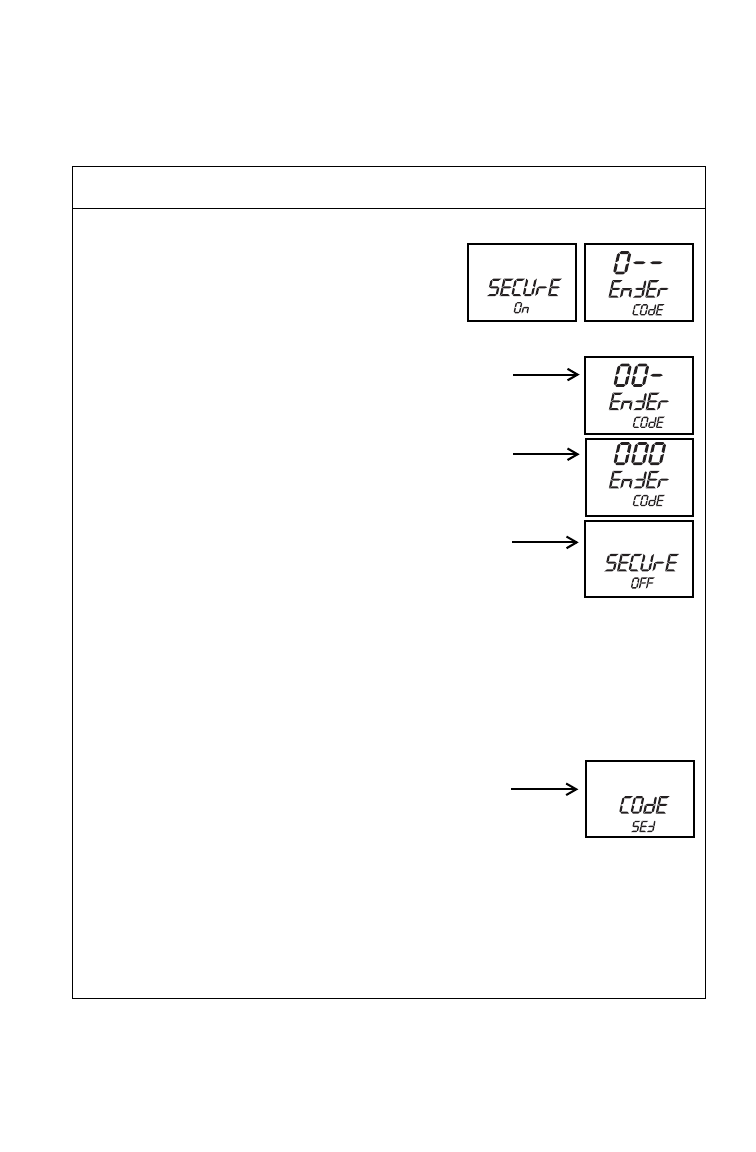

1. При работающем двигателе на дисплее будет
мигать SECURE ON и ENTER CODE
Подождите пока на дисплее появится надпись
ENTER CODE, затем нажмите и отпустите
кнопку SEL для перехода к цифровому вводу.
Когда на дисплее появится “0” нажмите и
отпустите кнопку MODE для ввода цифры.
2. Нажмите и отпустите кнопку SEL для перехода к
другой цифре. Когда на дисплее появится “0”
нажмите и отпустите кнопку MODE для ввода
цифры.
3. Нажмите и отпустите кнопку SEL для перехода к
другой цифре. Когда на дисплее появится “0”
нажмите и отпустите кнопку MODE для ввода
цифры.
4. После ввода третьей цифры, см. дисплей. На
дисплее появится надпись SECURE OFF и система
будет разблокирована.
ПРИМЕЧАНИЕ:
Теперь система разблокирована.
5. Теперь вам нужно ввести новый код разблокировки.
Переходите к Шагу 4.
ШАГ 4: Введите новый код безопасности
1. Сразу же после разблокировки системы пока надпись SECURE OFF
отображается, нажмите и отпустите кнопку MODE для вывода ENTER CODE на
дисплей.
2. При появлении ENTER CODE, используйте кнопки SEL и MODE для выбора
цифр персонального кода.
3. После ввода третьей цифры, см. дисплей. Новый
код и надпись CODE SET появятся на дисплее если
новый код принят. Вы больше не увидите эту
информацию на дисплее.
ПРИМЕЧАНИЕ:
Ваш новый код введен. Система не
заблокирована.
4. Запишите ваш код в безопасном месть для будущих ссылок.
Запишите
ваш
код
,
например
,
здесь
: __________________
Подсказка:
При утере вашего кода, обратитесь к дилеру Polaris который
сбросит код на “000”. Затем произведите процедуры, описанные
выше, для выбора вашего кода.
