125
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Рулевое управление

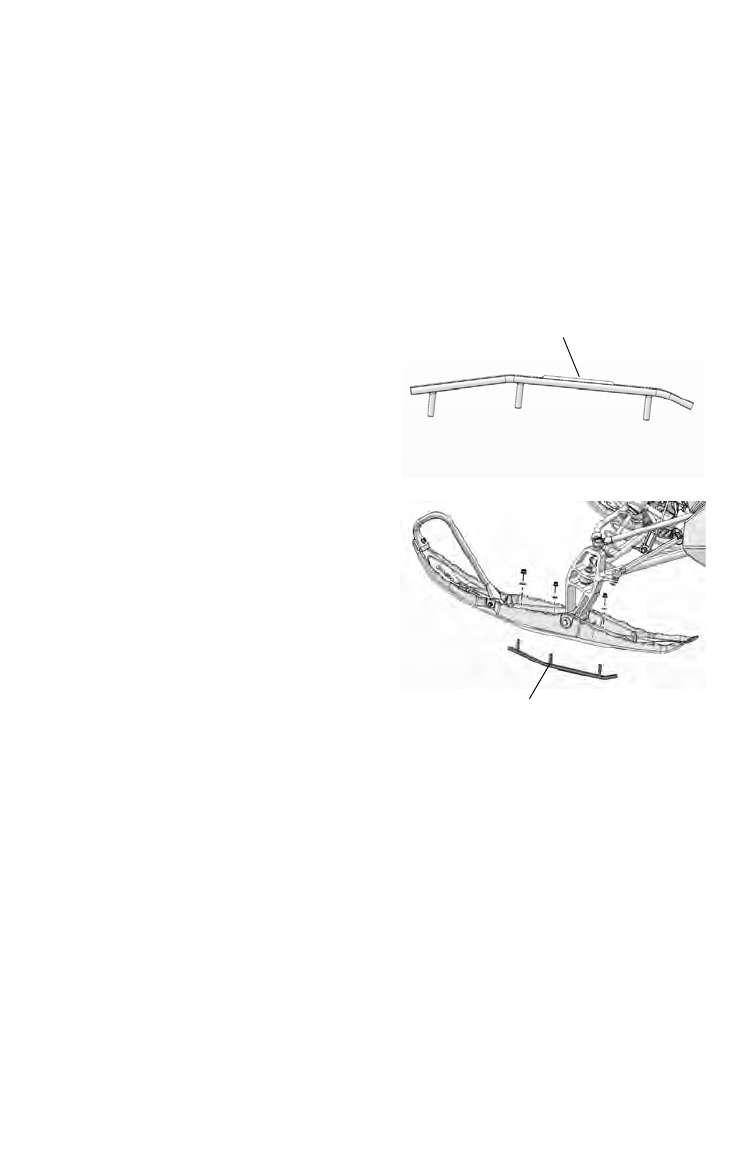

Коньки лыж
ВНИМАНИЕ!
Износ лыж и/или коньков отрицательно влияет на поведение
снегохода. Результатом может быть потеря управления, приводящая к
серьезной травме или смертельному исходу. Коньки подбираются исходя
из высоты шипов гусеницы, см. таблицу у дилера. При установке более
длинных или более агрессивных по сравнению со штатными карбидных
коньков, для обеспечения управляемости снегохода в поворотах на укатан-
ном снегу или на льду может понадобиться установить гусеницу с увели-
ченными шипами.
Для обеспечения хорошей управляе-
мости, проверяйте коньки перед
каждой поездкой. При износе, пре-
вышающем половину исходного
диаметра, коньки следует заменить.
Подсказка:
Карбидные коньки необ-
ходимо заменить при обнаруже-
нии износа или сколов.
Замена коньков
1. Поднимите передок снего-
хода и установите под него
опору, чтобы лыжа была при-
мерно в 15 см над землей.
2. Снимите крепежные гайки и
сдвиньте конек вниз.
3. Снимите переднюю часть
конька.
4. Снимите заднюю часть
конька.
5. Для установки конька выполните описанные выше действия в
обратном порядке. Затяните гайки.
Момент затяжки:
10 Нм
Проверьте коньки на предмет
повреждения или износа
Коньки лыж
