БЕЗОПАСНОСТЬ
Предупредительные таблички и их расположение
Предупредительные таблички на снегоходе предназначены для вашей
защиты. Внимательно прочитайте и тщательно выполняйте приведенные
на табличках инструкции и другие предупреждения. Если какая-либо из
приведенных в настоящем руководстве табличек отличается от таблички
на вашем снегоходе, руководствуйтесь табличкой, размещенной на снего-
ходе.
Если какая либо из табличек придет в негодность, вы можете ее приобре-
сти у вашего дилера. Обратитесь к дилеру. Номер для заказа напечатан на
табличке.

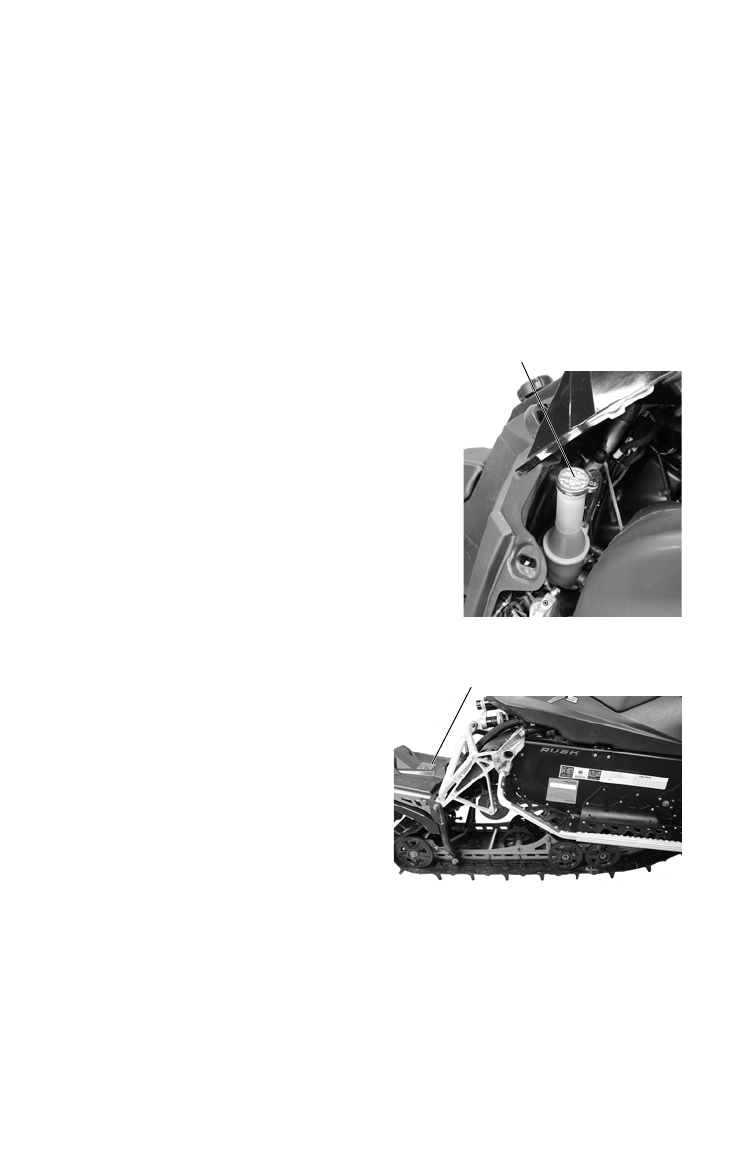

Предупреждение на
крышке заливной горло-
вины охлаждающей жид-
кости
Это предупреждение находится на
крышке заливной горловины охла-
ждающей жидкости
ВНИМАНИЕ
Не открывайте, пока горячая.
Проверьте или замените при
замене охлаждающей жидко-
сти. Нажмите вниз и поверните
крышку, чтобы снять. 13 PSI
(0,896 бар)
7170063
Предупреждающая
табличка по гусенице
ВНИМАНИЕ
Не стойте близко к гусенице. Не
сидите на спинке сиденья. Каса-
ние гусеницы или падение со
спинки может привести к
серьезным травмам или
смерти.
7175974
Предупреждение на крышке
заливной горловины
охлаждающей жидкости
Предупреждающая табличка
по гусенице
