ЭКСПЛУАТАЦИЯ
Замок зажигания

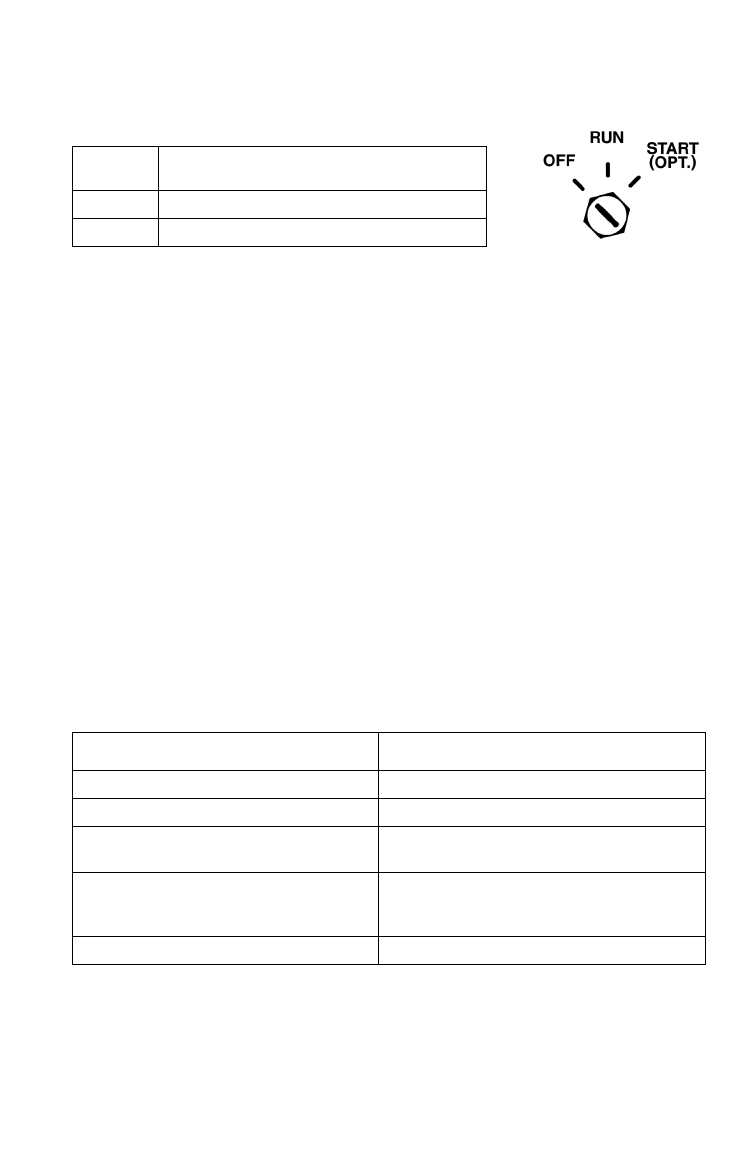

Замок зажигания имеет 3 положения:
При наличии электростартера, поверните ключ
зажигания в положение ЗАПУСК (START), чтобы
провернуть коленчатый вал двигателя. Когда ключ вынут, то он автомати-
чески возвращается в положение RUN.
Снегоходы с электростартером и/или IDD оборудованы батареей. Если
ключ остается в положении RUN после применения выключателя двига-
теля, то IDD останется включенным. Экран IDD выключится, если не
будет использоваться в течение нескольких минут, но вместе с тем IDD
будет потреблять небольшое количество энергии батареи, пока не будет
выключено зажигание. Эта характеристика позволяет использовать IDD
без запуска двигателя; если вы не используете IDD, переместите ключ
зажигания в положение OFF.
Во время работы двигателя IDD не зависит от батареи, но когда двигатель
не работает или находится в режиме переключения передней и задней
передач, IDD получает питание засчет батареи. Если батарея не установ-
лена, то IDD перезагрузится при запуске двигателя и при использовании
электронного реверса (PERC).
Аварийная остановка
В таблице представлены способы экстренной остановки двигателя снего-
хода. Более подробная информация о выключателях двигателя приведена
на стр. 81 .
ВЫКЛ
(OFF)
Снегоход / IDD выключены
RUN
Снегоход / IDD включены
START
Включает стартер (при наличии)
СИСТЕМА
ДЕЙСТВИЕ
Замок зажигания
Размыкает цепь зажигания
Тормоз
Замедляет вращение вала
Дополнительный выключатель
двигателя
Размыкает цепь зажигания
Датчик привода дросселя ЕТС
Включает функцию ограничения обо-
ротов двигателя в блоке управления
двигателя (ECU)
Шнур безопасности (если есть)
Размыкает цепь зажигания
