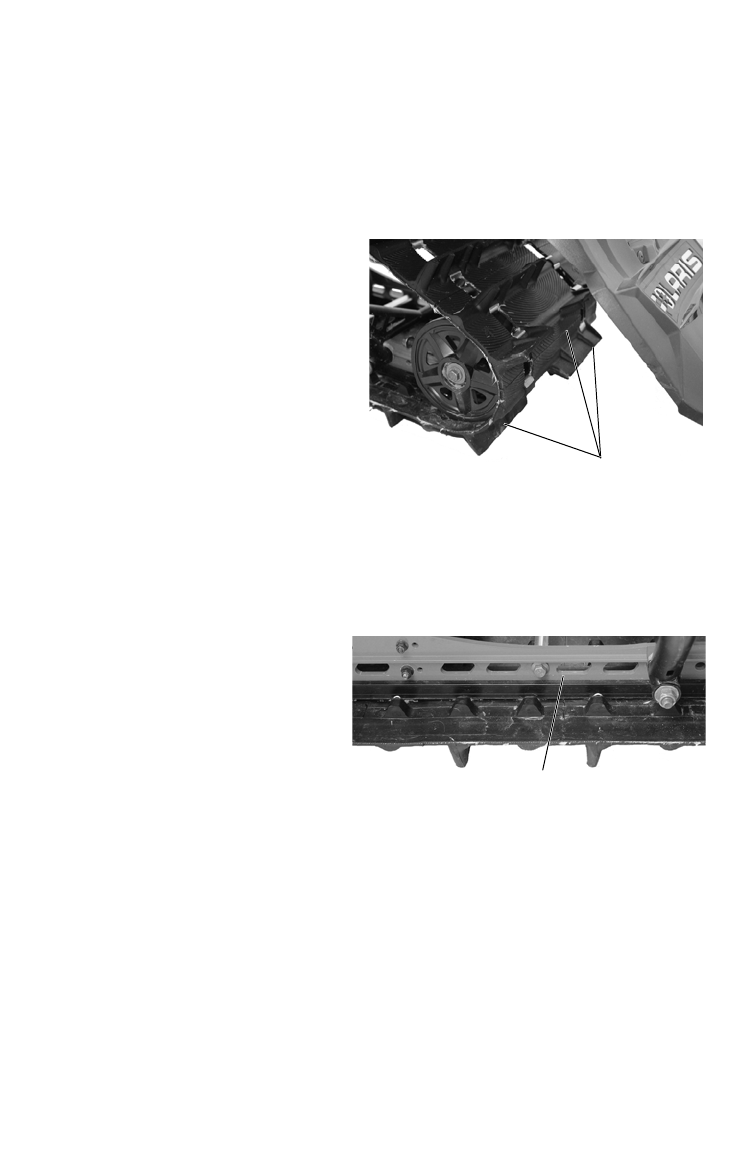

119
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Обслуживание гусеницы
Проверка гусеницы
ВНИМАНИЕ!
Поломка поперечных силовых элементов гусеницы может
стать причиной схода вращающейся гусеницы с направляющих и привести
к серьезной травме или смертельному исходу. Не пользуйтесь снегоходом
с поврежденной гусеницей. Не проворачивайте поврежденную гусеницу
двигателем.
1. С помощью подъемного
устройства поднимите
заднюю часть снегохода с
земли и подоприте ее.
2. Для поиска повреждения,
проверните гусеницу
рукой.
3. Внимательно осмотрите
гусеницу по длине каж-
дого поперечного сило-
вого элемента. Согните
гусеницу для подтвер-
ждения поломки.
4. При обнаружении любого повреждения элемента замените
гусеницу.
Смазка гусеницы
Направляющие гусеницы
требуют смазки снежной
пылью. Их чрезмерный
износ, указывает на недо-
статочную степень смазки.
При недостатке смазки
новые направляющие будут
быстрее перегреваться и,
соответственно, сильнее
изнашиваться.
ВНИМАНИЕ!
Недостаток смазки вследствие езды по укатанной поверхно-
сти может привести к поломке гусеницы, потере управления, что может
привести к тяжелым травмам или смерти. Старайтесь как можно меньше
ездить на высоких скоростях и почаще замедляйте движение для охлажде-
ния гусеницы.
Если в условиях недостаточной смазки происходит быстрый износ пла-
стиковых накладок, установите дополнительный набор роликов. За помо-
щью обращайтесь к дилеру.
Поломка гусеницы вследствие движения по льду или в условиях отсутст-
вия смазки не является гарантийным случаем.
Проверьте
Скользящие направляющие
