ОРГАНЫ УПРАВЛЕНИЯ, УЗЛЫ И МЕХАНИЗМЫ
Индикаторы перегрева двигателя

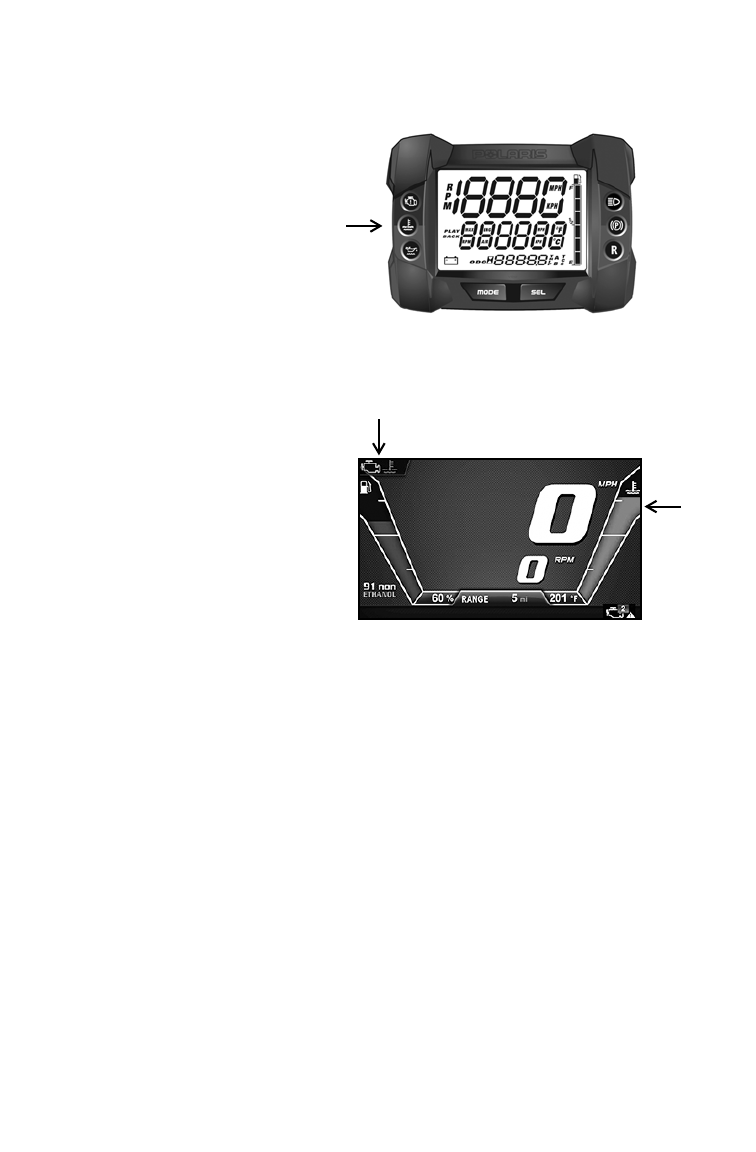

Индикатор перегрева (стандартный цифровой прибор)
При перегреве двигателя заго-
рится индикатор на стандар-
тном цифровом приборе.
Постоянно контролируйте
температуру двигателя и не
доводите нагрев двигателя до
состояния включения индика-
тора. Что нужно немедленно
предпринять: См. стр. 35.
Индикатор начнет мигать с
определенной периодично-
стью, когда температура будет иметь критические значения.
Немедленно
выключите
двигатель
.
Предупреждение по пере-
греву (IDD)
При перегреве двигателя цвет
шкалы измерения температуры
с правой стороны экрана IDD
станет КРАСНЫМ, и в левой
верхней части экрана вклю-
чится индикатор Сheck engine.
Необходимо предпринять дей-
ствия для охлаждения двига-
теля. См. стр. 35.
Индикатор начнет мигать с определенной периодичностью, когда темпе-
ратура будет иметь критические значения.
Немедленно
выключите
двига
-
тель
.
За дополнительной информацией по IDD обратитесь к руководству поль-
зователя.
Мигающий индикатор
Если индикаторы начали мигать с определенной периодичностью, про-
должение эксплуатации приведет к повреждению двигателя. Электронная
система автоматически снизит обороты коленчатого вала и будут иметь
место пропуски вспышек. Немедленно выключите двигатель. Дайте дви-
гателю остыть
ПРИМЕЧАНИЕ:
При присутствии причины перегрева отличной от недоста-
точного снежного покрова - обратитесь к дилеру для проведения
диагностики и устранения причины.
