ОРГАНЫ УПРАВЛЕНИЯ, УЗЛЫ И МЕХАНИЗМЫ

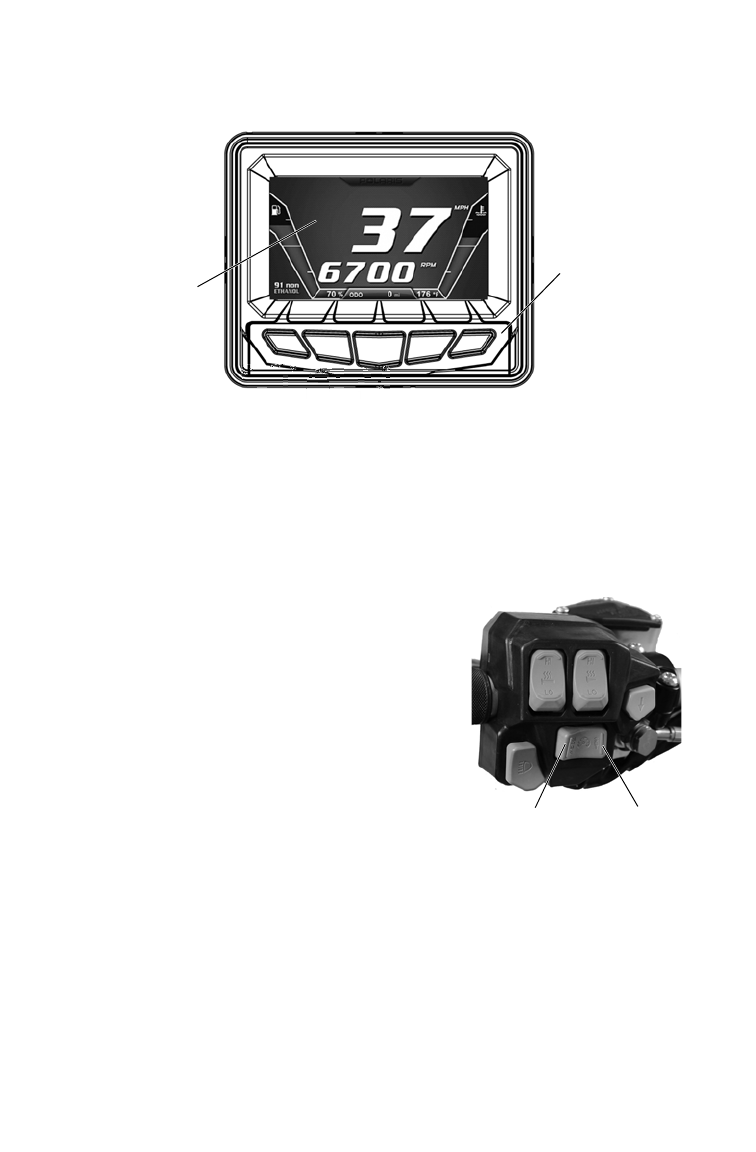

Интерактивный цифровой дисплей (IDD)
IDD состоит из:
IDD также оснащен функциями GPS и
Bluetooth
®
, которые можно активиро-
вать с помощью совместимых устройств
и смартфонов. Эта функция будет выво-
дить на экран дисплея текстовые сооб-
щения и пропущенные входящие
звонки.
Под-меню и большинство функций IDD
управляются какой-либо из 5-ти кнопок
панели на IDD или выключателями
MODE/SET на левой рукоятке руля.
За дополнительной информацией по
IDD обратитесь к руководству пользова-
теля.
ПРИМЕЧАНИЕ:
Для очистки жидко-кристаллического экрана воспользуй-
тесь полотенцем из микрофибры. Некоторые химические составы
могут повредить экран и другие пластиковые поверхности. Не
используйте спиртосодежащие продукты для очистки экрана.
Немедленно стирайте брызги и потеки топлива, если они слу-
чайно попали на цифровой прибор.
ПРЕДОСТЕРЕЖЕНИЕ!
Спидометр может давать неверные данные, если
электромагнитное излучение равно или превышает 10В/м.
• Спидометр
• 2 счетчика пробега
• Показания заряда
батареи
• Тахометр
• Индикатор уровня
топлива
• Выбор типа топлива
• Одометр
• Температура двигателя • Безопасность тран-
спортного средства
Экран
дисплея
Кнопочная панель
из 5-ти кнопок
MODE
SET
