129
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Батарея (при наличии)
ВНИМАНИЕ!
Неправильное подключение кабелей батареи или их
ненадежное подключение может привести к взрыву, что приведет к трав-
мам или смерти. При снятии батареи всегда отсоединяйте черный кабель
первым. При установке батареи всегда подсоединяйте черный (отрица-
тельный) провод последним.
Снятие батареи
ПРЕДОСТЕРЕЖЕНИЕ!
Прикосновение к нагретым частям системы выпу-
ска может вызвать серьезные ожоги. Выждите время, необходимое для
остывания системы выпуска. Запрещается выполнять эту процедуру с
работающим двигателем.

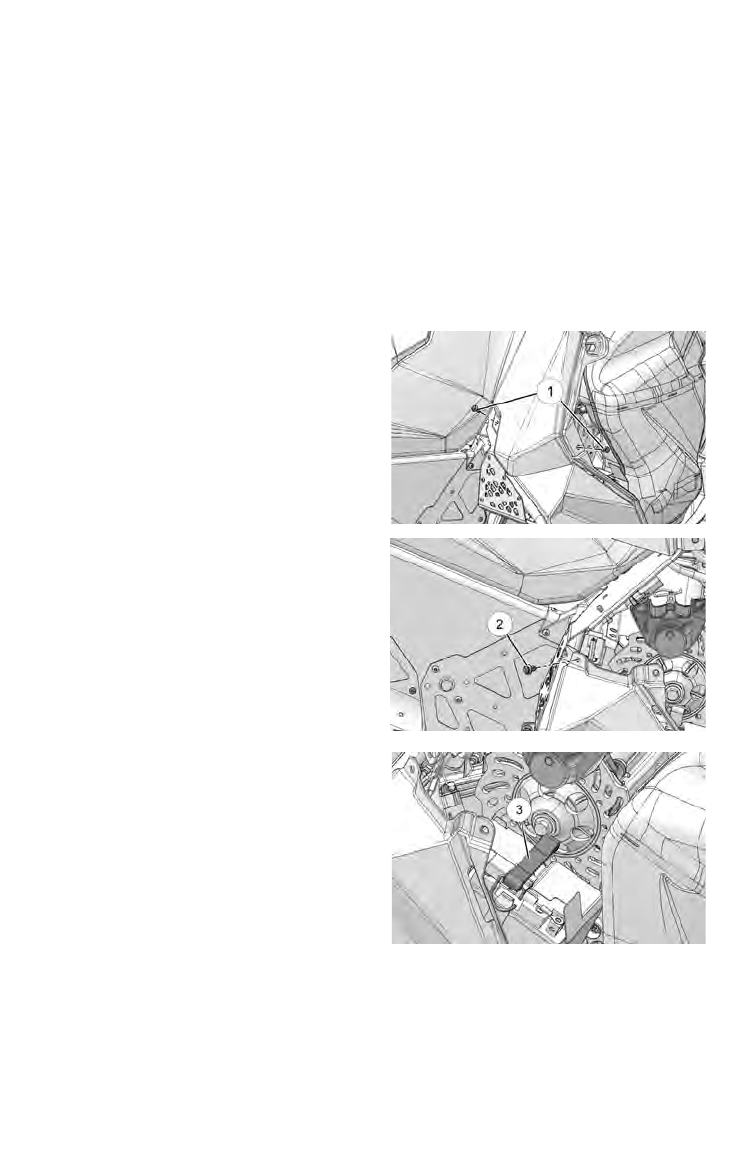

1. Снимите правую боковую
панель.
2. Снимите две пластиковые
заклепки (1), которые кре-
пят приборною панель к
шасси.
3. Снимите пластиковую
заклепку (2), которая кре-
пит крыло к шасси.
4. Снимите резиновый фик-
сирующий ремень (3).
5. Сначала отсоедините чер-
ный (отрицательный) про-
вод.
6. Затем отсоедините кра-
сный (положительный)
провод.
