20

21

OUT

IN

MIDI

COMPUTER

MIC VOLUME

MIC IN

LINE IN

LINE OUT

MIDI

MIN

MAX

R

L/MONO

R

L/MONO

PC-1 PC-2 TO HOST

INPUT 1

INPUT 2

MIC VOLUME

MIN

MAX

High

Low

При соединении с усилителем мощности или усилителем для электромузыкальных инструментов обес-
печивается  более  чистое  и  мощное  звучание  через  внешние  акустические  системы.

Перед  подключением  внешней  аппаратуры  сначала
установите  ползунковый  регулятор  общего  уровня
громкости «MAIN VOLUME» музыкального инструмен-
та  и  регулятор  уровня  сигнала  внешней  аппаратуры
на  минимально  возможный  уровень.  После  заверше-
ния подключения можно установить регуляторы в не-
обходимое  положение.

Изучите  порядок  подключения  внешнего  оборудова-
ния  по  прилагаемой  к  нему  документации.

Подключение  наушников

쐃

쐃

쐃

쐃

쐃

Подключите  имеющиеся  в  продаже  наушники  в
предназначенное для них гнездо на музыкальном
инструменте. При этом встроенные динамики от-
ключатся, и вы сможете практиковаться в игре на
инструменте до поздней ночи, не причиняя нико-
му  неудобств.  Во  избежание  повреждения  слуха
при  пользовании  наушниками  не  устанавливай-
те  слишком  большой  уровень  громкости.

Воспроизведение  сигнала  от  внеш-
него  оборудования  через  динамики
музыкального  инструмента

쐇

쐇

쐇

쐇

쐇

Сигналы,  подаваемые  на  гнездо  «R»  [Правый],
воспроизводятся  через  правый  динамик  инстру-
мента,  а  сигналы,  подаваемые  на  гнездо  «L  /
MONO»  [Левый/Моно],  воспроизводятся  через
левый  динамик.  При  подключении  только  к  гнез-
ду  «L  /  MONO»  один  и  тот  же  выходной  сигнал
воспроизводится одновременно через оба динами-
ка.  Вам  необходимо  самим  приобрести  соедини-
тельные  шнуры,  совместимые  с  подключаемой
аппаратурой.

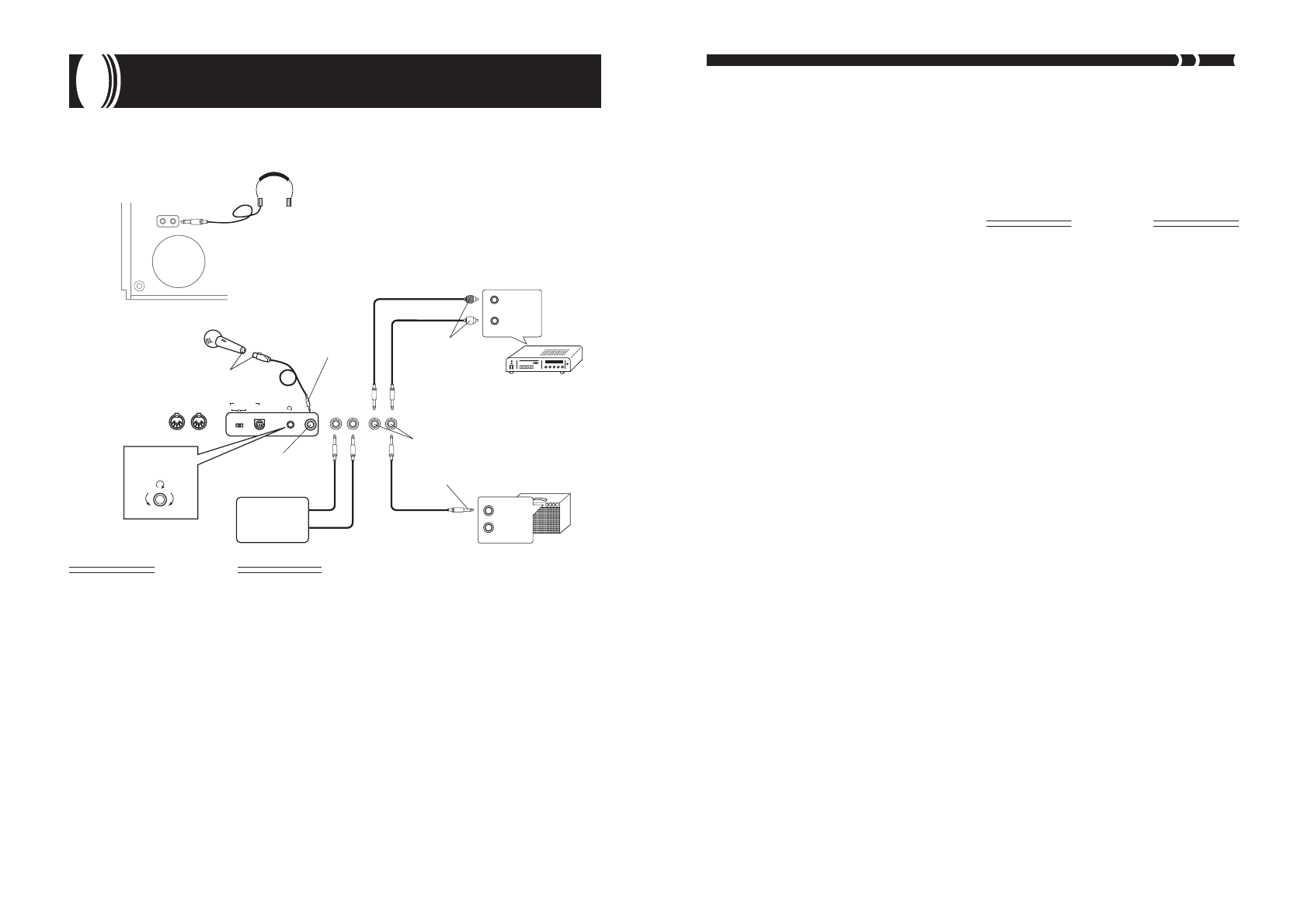

Соединения

ВНИМАНИЕ!

쐃

쐇

Подключение  звуковоспроизводя-
щей аппаратуры

쐋

쐋

쐋

쐋

쐋

Для  подключения  внешней  звуковоспроизводя-
щей  аппаратуры  к  гнездам  выходного  сигнала
«LINE  OUT»  музыкального  инструмента,  как  по-
казано  на  Рисунке

쐋

,  используйте  имеющиеся  в

продаже  соединительные  шнуры.  На  гнездо  «R»
[Правый] подается звуковой сигнал правого кана-
ла, а на гнездо «L / MONO» [Левый/моно] - зву-
ковой  сигнал  левого  канала.  Для  подключения
звукоусиливающей  аппаратуры  вам  необходимо
самим  приобрести  соединительные  шнуры,  соот-
ветствующие показанным на рисунке. Как прави-
ло,  в  данной  конфигурации  необходимо  устано-
вить  переключатель  входов  звуковоспроизводя-
щей  аппаратуры  в  положение,  соответствующее
разъему  (например,  «AUX  IN»  [Дополнительный
вход]), к которому подключается музыкальный ин-
струмент. Уровень громкости регулируется на му-
зыкальном  инструменте  ползунковым  регулято-
ром общего уровня громкости «MAIN VOLUME».

Подключение к усилителю для элек-
тромузыкальных  инструментов

쐏

쐏

쐏

쐏

쐏

Для  подключения  усилителя  к  гнездам  выходно-
го сигнала «LINE OUT» [Линейный выход] музы-
кального  инструмента,  как  показано  на  Рисунке

쐏

,  используйте  имеющиеся  в  продаже  соедини-

тельные  шнуры.  На  гнездо  «R»  [Правый]  подает-
ся звуковой сигнал правого канала, а на гнездо «L
/  MONO»  [Левый/моно]  -  звуковой  сигнал  ле-
вого канала. Для подключения усилителя вам не-
обходимо  самим  приобрести  соединительный
шнур, соответствующие показанному на рисунке.
Уровень громкости регулируется на музыкальном
инструменте  ползунковым  регулятором  общего
уровня  громкости  «MAIN  VOLUME».

Подключение  микрофона

쐄

쐄

쐄

쐄

쐄

Можно  подключить  приобретенный  в  магазине
микрофон и петь под автоаккомпанемент или вос-
произведение MIDI-сигнала. Перед подсоединени-
ем  микрофона  рекомендуется  устанавливать  ре-
гулятор «MIC VOLUME» [Громкость микрофона]
на самый низкий уровень. После завершения под-
ключения  установите  необходимый  уровень  сиг-
нала  с  микрофона.

Технические характеристики микрофона

Подключаемый  к  музыкальному  инструменту
микрофон  должен  обладать  следующими  техни-
ческими  характеристиками.

Тип:  металлический  экранированный  микро-
фон

Соединитель  микрофонного  шнура:  3-х  кон-
тактный  цилиндрический

Штекер для подключения к музыкальному ин-
струменту:  стандартный,  монофонический.

Используйте только металлические экранированные
микрофоны. Микрофоны этого типа защищены от по-
мех,  создаваемых  компьютером  или  другим  обору-
дованием, подсоединенным к музыкальному инстру-
менту.

Если микрофон не используется, отключите его от му-
зыкального  инструмента.

Обратная  связь  (воющий  звук)

Любое  из  перечисленных  ниже  условий  может
привести к появлению воющего звука (микрофон-
ный  эффект):

вы держите микрофон в руке,

микрофон  установлен  слишком  близко  к  ди-
намику

В  случае  появления  обратной  связи  отодвиньте
микрофон  подальше  от  динамиков.

ВНИМАНИЕ!

Нижняя  панель

Наушники

Задняя  панель

Микрофон

쐄

3-х  контактный  цилин-

дрический  разъем

Стандартный  штекер

Входной  разъем  «AUX  IN»  усилителя  мощности
аудиосигналов  и  т.п.

쐋

Штекеры

Правый
(красный)

Левый
(белый)

Стандартные гнезда

Усилитель  для  гитары,
клавишных  электрому-
зыкальных  инструмен-
тов и т.п.

쐏

Стандартный  штекер

Магнитофон, ис-
точник  сигнала
MIDI

Соединить с микрофон-
ным входом «MIC IN»

Уровень  громкости

сигнала  с  микрофона

«MIC  VOLUME»

[Вход 1]

[Вход 2]
