Laikkasuojus hiontaa varten

Aseta laikkasuojus

5

 karan kaulaan. Sovita laikkasuojuksen

5

asento työn vaatimusten mukaan ja lukitse laikkasuojus

5

 luki-

tusruuvilla

6

.



Säädä laikkasuojusta 5 niin, että kipinäsuihku käyttä-
jän suuntaan estyy.

Laikkasuojus katkaisua varten



Katkaisussa sidoshioma-ainetta käyttäen täytyy aina
käyttää katkaisusuojusta 13.



Kiven leikkauksessa on aina huolehdittava riittävästä
pölyn poistoimusta.

Katkaisuun tarkoitettu laikkasuojus

13

 asennetaan samalla

tavalla kuin hiomiseen tarkoitettu laikkasuojus

5

.

Pölynimusuojus katkaisuun ohjauskelkkaa käyttäen

Pölynimusuojus katkaisuun ohjauskelkkaa

24

 käyttäen asen-

netaan samalla tavalla kuin hionnassa käytettävä suojus

5

.

Lisäkahva



Käytä supistushylsyä vain lisäkahvan 3 kanssa.

Kierrä lisäkahva

3

 vaihteiston päähän oikealle tai vasemmalle

riippuen työtavasta.

Käsisuojus



Asenna aina käsisuojus 18, kun työskentelet kumisen
hiomalautasen 20 tai kuppiharjan/laikkaharjan/taso-
liuskalaikan kanssa.

Kiinnitä käsisuojus

18

 lisäkahvan

3

 avulla.

Hiomatyökalun asennus



Irrota pistotulppa pistorasiasta ennen kaikkia sähkö-
työkaluun kohdistuvia töitä.



Älä kosketa hioma- tai katkaisulaikkoja, ennen kuin ne
ovat jäähtyneet.

Laikat tulevat käytössä hyvin kuumiksi.

Puhdista hiomakara

4

 ja kaikki asennettavat osat.

Paina karan lukituspainiketta

1

 karan lukitsemiseksi hioma-

työkaluja kiinnitettäessä ja irrotettaessa.



Käytä karan lukitusta vain katkaisulaikan ollessa py-
sähdyksissä.

Muussa tapauksessa sähkötyökalu saattaa

vaurioitua.

Hioma-/katkaisulaikka

Ota huomioon hiomatyökalun mitat. Reiän halkaisijan tulee
sopia kiinnityslaippaan. Älä käytä supistuskappaleita tai
adaptereita.

Kiinnitä timanttikatkaisulaikkoja käyttäessäsi huomiota sii-
hen, että timanttikatkaisulaikassa oleva kiertosuuntaa osoit-
tava nuoli ja sähkötyökalun kiertosuunta (katso vaihdepäässä
oleva kiertosuuntaa osoittava nuoli) täsmäävät keskenään.

Asennuksen järjestys näkyy grafiikkasivussa.

Kiinnitä hioma-/katkaisulaikka kiertämällä kiinnitysmutteri

9

paikoilleen ja kiristämällä se sakara-avaimella, katso kappa-
letta ”Pikakiinnitysmutteri ”.



Tarkista hiomatyökalun asennuksen jälkeen ennen
käynnistystä, että hiomatyökalu on oikein asennettu ja
pystyy pyörimään vapaasti. Varmista, että hiomatyö-
kalu ei osu laikan suojukseen tai muihin osiin.

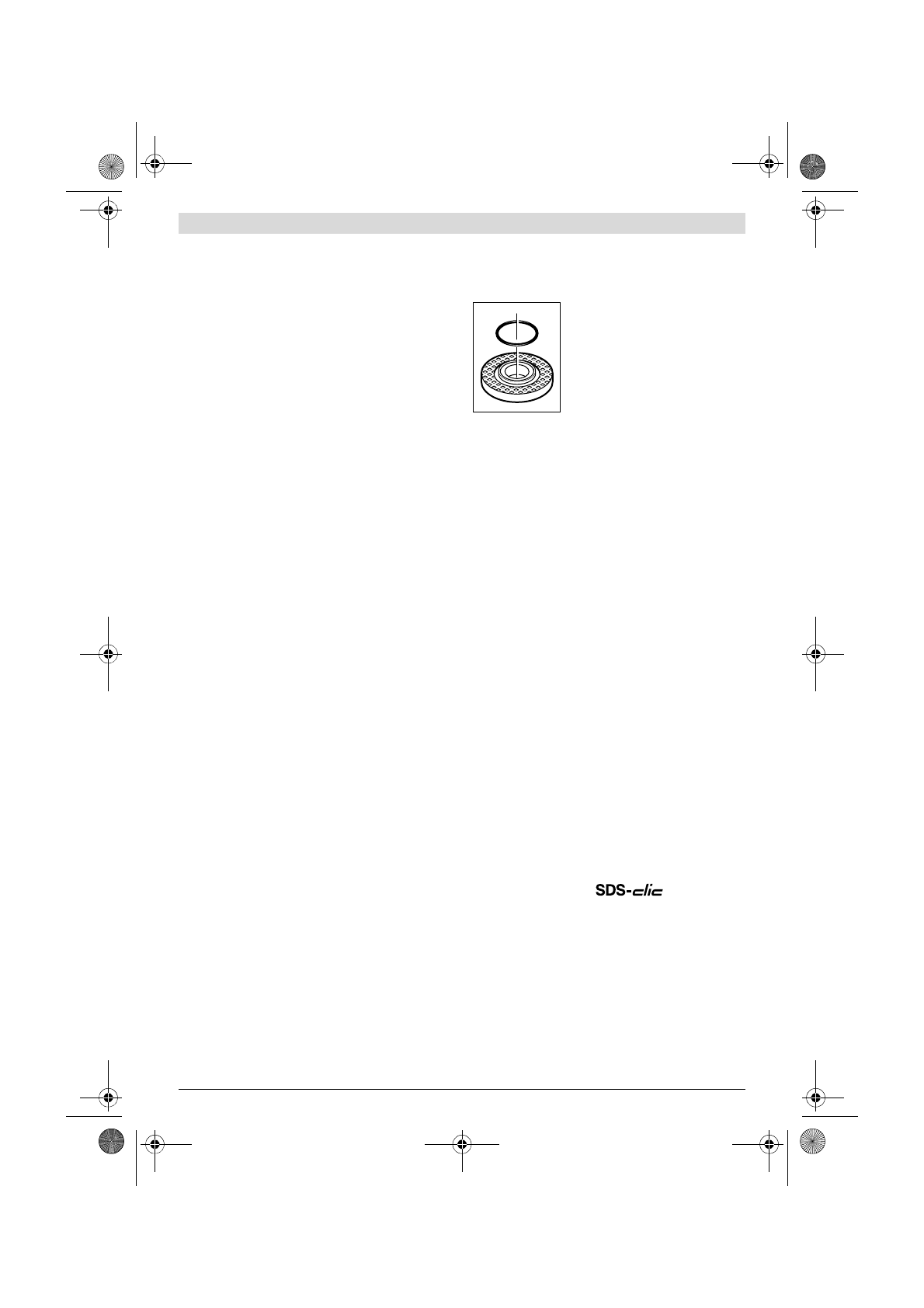

Kiinnityslaipassa

7

 on muoviosa (O-ren-

gas) keskityslaipan ympäri.

Jos tämä

O-rengas puuttuu tai on vaurioitunut,

vaihda se ehdottomasti ennen kiinni-
tyslaipan

7

 asennusta.

Tasoliuskalaikka



Asenna aina käsisuojus 18, kun työskentelet tasolius-
kalaikan kanssa.

Kuminen hiomalautanen



Asenna aina käsisuojus 18, kun työskentelet kumisen
hiomalautasen 20 kanssa.

Asennuksen järjestys näkyy grafiikkasivussa.

Aseta kaksi välikelaattaa

19

 hiomakaraan

4

 ennen, kuin asen-

nat kumisen hiomalautasen

20

.

Kierrä rengasmutteri

22

 paikoilleen ja kiristä se sakara-avai-

mella.

Kuppiharja/laikkaharja



Asenna aina käsisuojus 18, kun työskentelet kuppilai-
kan tai laikkaharjan kanssa.

Asennuksen järjestys näkyy grafiikkasivussa.

Kuppiharja/laikkaharja tulee pystyä kiertämään niin pitkälle
hiomakaraan, että ne tukevat hiomakaran laippaan hiomaka-
ran kierteen lopussa. Kiristä kuppiharja/laikkaharja sakara-
avaimella.

Kuppilaikka



Asenna aina erikoinen suojus 15, kun työskentelet
kuppilaikan kanssa.

Kuppiharjan

16

 tulisi ulottua suojuksen

15

 ulkopuolelle vain

juuri niin paljon, kun tarvitaan kussakin työstövaiheessa. Ase-
ta suojus

15

 tähän mittaan.

Asennuksen järjestys näkyy grafiikkasivussa.

Kierrä kiinnitysmutteri

9

 paikoilleen ja kiristä se taivutetulla

sakara-avaimella

17

.

Pikakiinnitysmutteri

Helpon työkalukiinnityksen aikaansaamiseksi ilman työkaluja
voit kiinnitysmutterin

9

 sijasta käyttää pikakiinnitysmutteria

11

.



Pikakiinnitysmutteria 11 saa käyttää vain hioma- ja
katkaisulaikkojen kanssa.

Käytä yksinomaan virheetöntä, moitteettomassa kunnos-
sa olevaa pikakiinnitysmutteria 11.
Tarkista mutteria kiinnittäessäsi, että pikakiinnitysmut-
terin 11 sivu, jossa on tekstiä, ei osoita hiomalaikkaa;
nuolen tulee osoittaa indeksimerkkiä 27.
