 | Dansk

1 609 92A 2C7 | (13.10.16)

Bosch Power Tools

Slibe-/skæreskive

Overhold målene på slibeværktøjet. Huldiameteren skal pas-
se til holdeflangen. Brug hverken adaptere eller reduktions-
stykker.

Bruges diamant-skæreskiver, skal man være opmærksom på,
at drejeretningspilen på diamant-skæreskiven og el-værktø-
jets drejeretning stemmer overens (se drejeretningspil på
gearhoved).

Monteringens rækkefølge ses på den grafiske side.

Slibe-/skæreskiven fastgøres ved at åbne spændemøtrikken

9

 og spænde den igen med tapnøglen, se afsnit

„Hurtigspændemøtrik “.



Når slibeværktøjet er monteret, kontrolleres det for
korrekt montering og at det kan bevæges frit, før el-
værktøjet tændes. Sørg for, at slibeværktøjet ikke ra-
ger imod beskyttelsesskærmen eller andre dele.

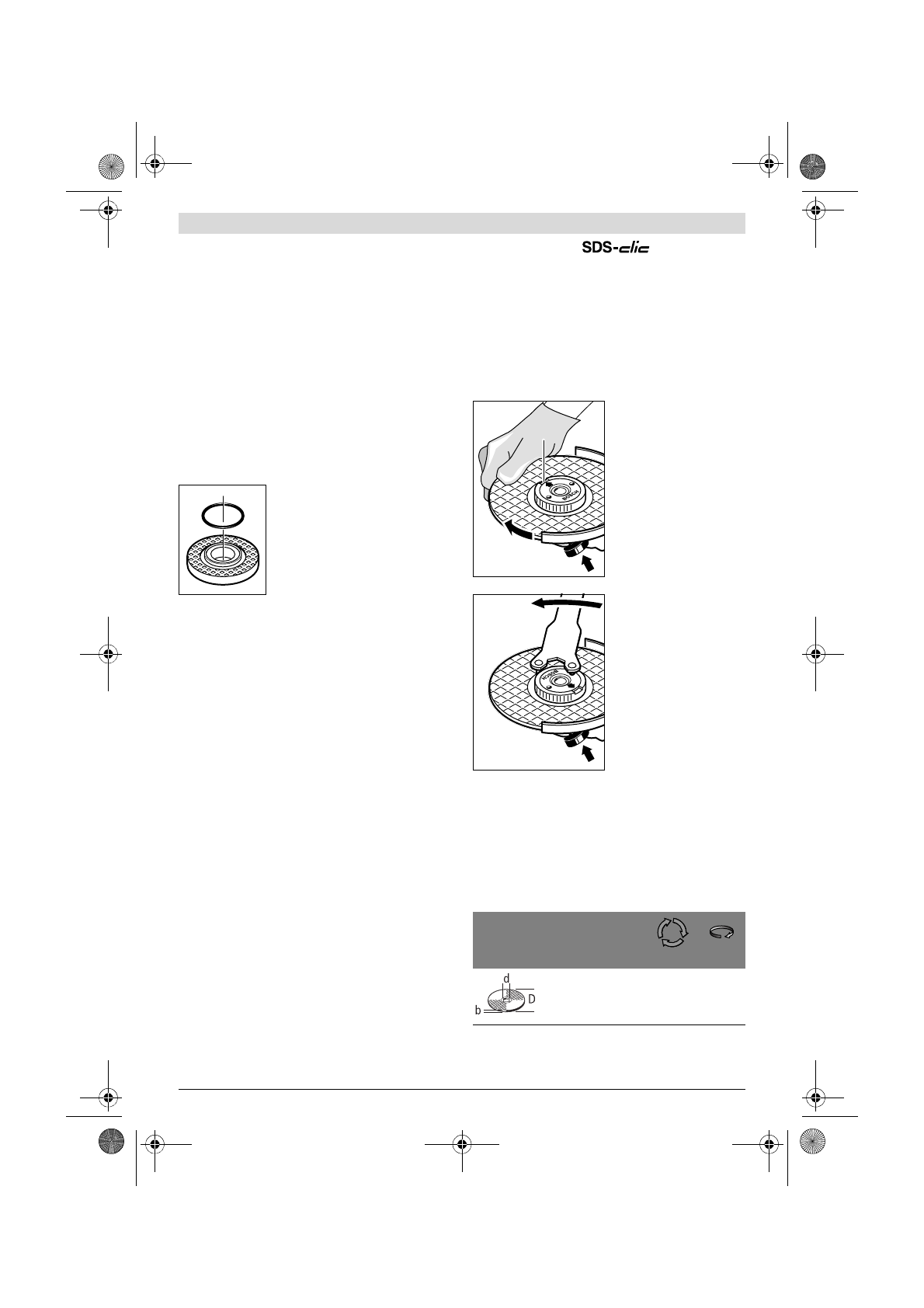

Holdeflangen

7

 er forsynet med en

kunststofdel (O-ring) i midterkanten.

Mangler O-ringen eller er den beska-
diget,

 skal holdeflangen

7

 ubetinget er-

stattes, før arbejdet fortsættes.

Lamelslibeskive



Montér altid håndbeskyttelsen 18 til arbejde med la-
melslibeskiven.

Gummi-slibeskive



Montér altid håndbeskyttelsen 18 til arbejde med gum-
mibagskiven 20.

Monteringens rækkefølge ses på den grafiske side.

Anbring før montering af gummibagskiven

20

 de 2 afstands-

skiver

19

 på slibespindlen

4

.

Skru den runde møtrik

22

 på og spænd den med tapnøglen.

Kopbørste/skivebørste



Montér til arbejde med kopbørsten eller skivebørsten
altid håndbeskyttelsen 18.

Monteringens rækkefølge ses på den grafiske side.

Kopbørsten/skivebørsten skal kunne skrues så meget på sli-
bespindlen, at den ligger fast på slibespindelflangen for en-
den af slibespindelgevindet. Spænd kopbørsten/skivebør-
sten fast med en gaffelnøgle.

Kopsten



Montér til arbejde med kopsten den specielle beskyt-
telsesskærm 15.

Kopstenen

16

 skal kun rage så meget ud af beskyttelsesskær-

men

15

 som ubetinget nødvendigt for det pågældende arbej-

de. Indstil beskyttelsesskærmen

15

 på dette mål.

Monteringens rækkefølge ses på den grafiske side.

Skru spændemøtrikken

9

 på og spænd den med den dertil eg-

nede tapnøgle

17

.

Lynspændemøtrik

Til nemt slibeværktøjsskift uden brug af yderligere værktøj
kan du bruge lynspændemøtrikken

11

 i stedet for spænde-

møtrikken

9

.



Lynspændemøtrikken 11 må kun bruges til slibe- eller
skæreskiver.

Brug kun en korrekt, ubeskadiget lynspændemøtrik 11.
Sørg under påskruningen for, at tekstsiden på lynspæn-
demøtrikken 11 ikke peger hen imod slibeskiven; pilen
skal pege hen på indeksmærket 27.

Tryk på spindel-låsetasten

1

for at justere slibespindlen.
Lynspændemøtrikken spæn-
des ved at dreje slibeskiven
kraftigt mod højre.

En korrekt fastgjort, ubeska-
diget lynspændemøtrik løs-
nes ved at dreje fingerringen
mod venstre.

Løsne aldrig en fastsidden-
de lynspændemøtrik med
en tang, men derimod med
tapnøglen.

 Anbring tapnøg-

len som vist på billedet.

Tilladt slibeværktøj

Det er muligt at benytte alt det slibeværktøj, der er nævnt i
denne brugsanvisning.

Det tilladte omdrejningstal [min

-1

] eller omfangshastigheden

[m/s] for det benyttede slibeværktøj skal mindst svare til an-
givelserne i tabellen.

Læs og overhold derfor det tilladte

omdrejningstal eller om-

fangshastigheden

 på slibeværktøjets etiket.

max.

[mm]

[mm]

D

b

d

[min

-1

]

[m/s]

180
230

8
8

22,2
22,2

8 500
6 600

80
80

27
