 Nederlands |

65

Bosch Power Tools

1 609 92A 2C7 | (13.10.16)

Het in deze gebruiksaanwijzing vermelde trillingsniveau is ge-
meten met een volgens EN 60745 genormeerde meetmetho-
de en kan worden gebruikt om elektrische gereedschappen
met elkaar te vergelijken. Het is ook geschikt voor een voorlo-
pige inschatting van de trillingsbelasting.
Het aangegeven trillingsniveau representeert de voornaam-
ste toepassingen van het elektrische gereedschap. Als echter
het elektrische gereedschap wordt gebruikt voor andere toe-
passingen, met verschillende accessoire, met afwijkende in-
zetgereedschappen of onvoldoende onderhoud, kan het tril-
lingsniveau afwijken. Dit kan de trillingsbelasting gedurende
de gehele arbeidsperiode duidelijk verhogen.
Voor een nauwkeurige schatting van de trillingsbelasting
moet ook rekening worden gehouden met de tijd waarin het
gereedschap uitgeschakeld is, of waarin het gereedschap wel
loopt, maar niet werkelijk wordt gebruikt. Dit kan de trillings-
belasting gedurende de gehele arbeidsperiode duidelijk ver-
minderen.
Leg aanvullende veiligheidsmaatregelen ter bescherming van
de bediener tegen het effect van trillingen vast, zoals: Onder-
houd van elektrische gereedschappen en inzetgereedschap-
pen, warm houden van de handen, organisatie van het ar-
beidsproces.

Montage

Beschermingsvoorzieningen monteren



Trek altijd voor werkzaamheden aan het elektrische
gereedschap de stekker uit het stopcontact.

Opmerking:

Na breuk van de slijpschijf tijdens het gebruik of

bij beschadiging van de opnamevoorzieningen van de be-
schermkap of van het elektrische gereedschap moet het ge-
reedschap zo spoedig mogelijk aan de klantenservice worden
gestuurd. Zie voor adressen het gedeelte „Klantenservice en
gebruiksadviezen”.

Beschermkap voor schuren

Plaats de beschermkap

5

 op de ashals. Pas de positie van de

beschermkap

5

 aan de eisen van de bewerking aan en ver-

grendel de beschermkap

5

 met de vastzetschroef

6

.



Stel de beschermkap 5 zo in dat er geen vonken in de
richting van de bediener vliegen.

Beschermkap voor doorslijpen



Gebruik bij doorslijpwerkzaamheden met gebonden
slijpmiddelen altijd de beschermkap voor doorslijpen
13.



Zorg bij doorslijpwerkzaamheden in steen voor een
voldoende stofafzuiging.

De afzuigkap voor doorslijpen

13

 wordt net als de bescherm-

kap voor schuren

5

 gemonteerd.

Afzuigkap voor doorslijpen met geleidingsslede

De afzuigkap voor doorslijpen met geleidingsslede

24

 wordt

net als de beschermkap voor schuren

5

 gemonteerd.

Extra handgreep



Gebruik het elektrische gereedschap alleen met de ex-
tra handgreep 3.

Schroef de extra handgreep

3

 afhankelijk van de werkwijze

rechts of links op het voorste deel van de machine vast.

Handbescherming



Monteer voor werkzaamheden met de rubber steun-
schijf 20, komstaalborstel, vlakstaalborstel of lamel-
lenschijf altijd de handbescherming 18.

Bevestig de handbescherming

18

 met de extra handgreep

3

.

Slijpgereedschappen monteren



Trek altijd voor werkzaamheden aan het elektrische
gereedschap de stekker uit het stopcontact.



Raak slijp- en doorslijpschijven niet aan voordat deze
zijn afgekoeld.

De schijven worden tijdens de werkzaam-

heden zeer heet.

Reinig de uitgaande as

4

 en alle te monteren delen.

Druk voor het vastspannen en losdraaien van de slijpgereed-
schappen op de blokkeerknop

1

 om de uitgaande as vast te

zetten.



Bedien de blokkeerknop alleen als de uitgaande as stil-
staat.

Anders kan het elektrische gereedschap bescha-

digd raken.

Slijp- of doorslijpschijf

Let op de afmetingen van de slijpgereedschappen. De gatdia-
meter moet bij de opnameflens passen. Gebruik geen adap-
ters of reduceerstukken.

Let er bij het gebruik van diamantdoorslijpschijven op dat de
draairichtingpijl op de diamantdoorslijpschijf en de draairich-
ting van het elektrische gereedschap (zie draairichtingpijl op
de voorzijde van de machine) overeenkomen.

De volgorde van de montage kunt u op de pagina met afbeel-
dingen zien.

Voor het bevestigen van de slijp- of doorslijpschijf schroeft u
de spanmoer

9

 op de as en spant u de spanmoer met de pen-

sleutel, zie het gedeelte „Snelspanmoer ”.



Controleer na de montage van het slijpgereedschap en
vóór het inschakelen of het slijpgereedschap correct is
gemonteerd en vrij kan draaien. Controleer dat het
schuurgereedschap de beschermkap of andere delen
niet raakt.

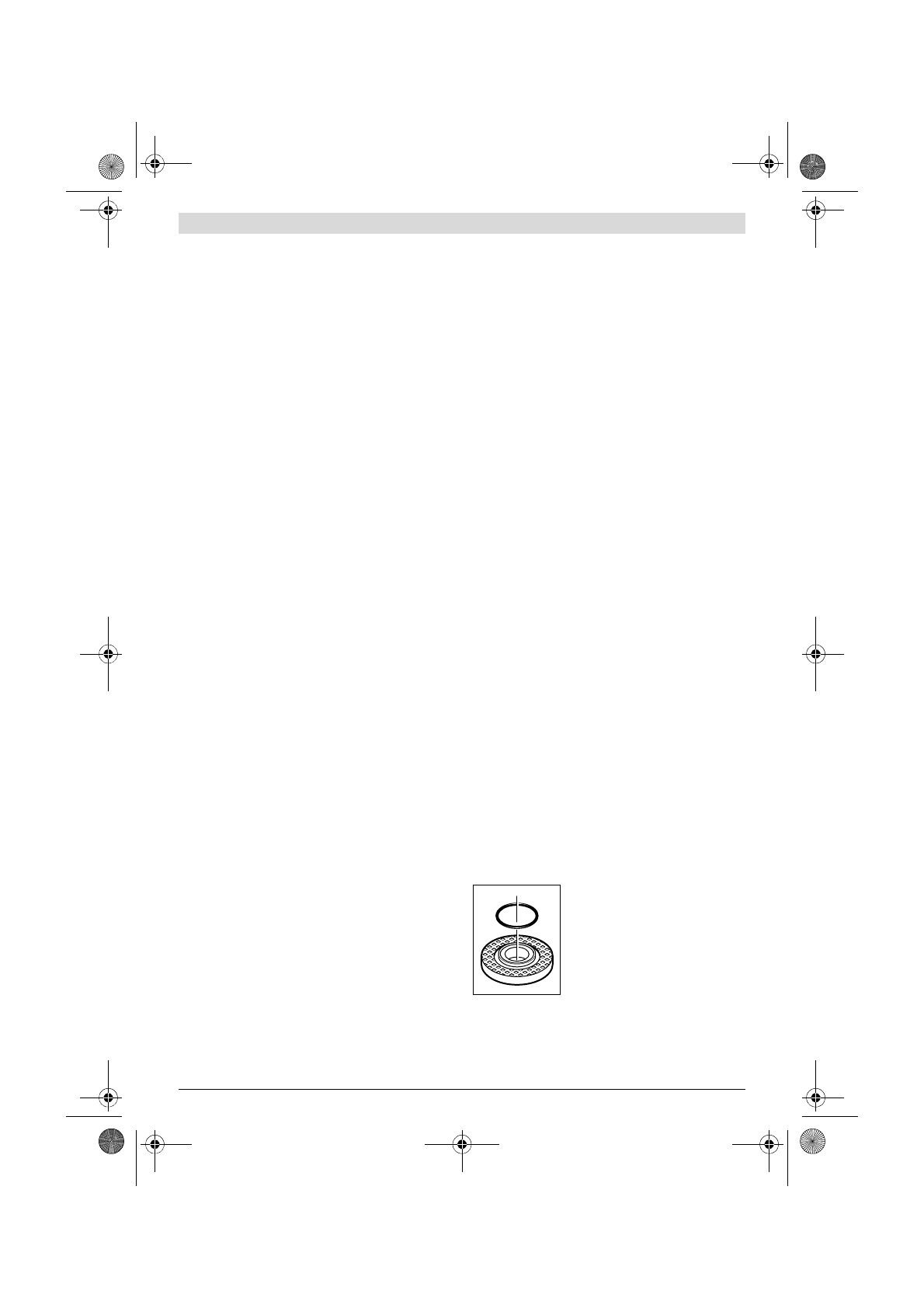

In de opnameflens

7

 is rondom de cen-

treerkraag een kunststof onderdeel
(O-ring) ingezet.

Als de O-ring ont-

breekt of beschadigd is,

 moet de op-

nameflens

7

 beslist worden vervangen

voordat het gereedschap verder wordt
gebruikt.

Lamellenschijf



Monteer voor werkzaamheden met de lamellenschijf
altijd de handbescherming 18.
