Указанный в этих инструкциях уровень вибрации опреде-
лен в соответствии со стандартизованной методикой изме-
рений, прописанной в EN 60745, и может использоваться
для сравнения электроинструментов. Он пригоден также
для предварительной оценки вибрационной нагрузки.
Уровень вибрации указан для основных видов работы с
электроинструментом. Однако если электроинструмент
будет использован для выполнения других работ, с раз-
личными принадлежностями, с применением сменных ра-
бочих инструментов, не предусмотренных изготовителем,
или техническое обслуживание не будет отвечать предпи-
саниям, то уровень вибрации может быть иным. Это может
значительно повысить вибрационную нагрузку в течение
всей продолжительности работы.
Для точной оценки вибрационной нагрузки в течение
определенного временного интервала нужно учитывать
также и время, когда инструмент выключен или, хотя и
включен, но не находится в работе. Это может значитель-
но сократить нагрузку от вибрации в расчете на полное ра-
бочее время.
Предусмотрите дополнительные меры безопасности для
защиты оператора от воздействия вибрации, например:
техническое обслуживание электроинструмента и рабо-
чих инструментов, меры по поддержанию рук в тепле, ор-
ганизация технологических процессов.

Сборка

Установка защитных устройств



Перед любыми манипуляциями с электроинстру-
ментом вытаскивайте штепсель из розетки.

Указание:

При поломке шлифовального круга во время

работы или при повреждении устройств крепления защит-
ного кожуха/электроинструмента электроинструмент дол-
жен быть немедленно направлен в сервисную мастер-
скую, адреса см. раздел «Сервис и консультирование на
предмет использования продукции».

Защитный кожух для шлифования

Насадите защитный кожух

5

 на шейку шпинделя. Устано-

вите положение защитного кожуха

5

 в соответствии с тре-

бованиями рабочего процесса и закрепите его

5

 крепеж-

ными винтами

6

.



Установите защитный кожух 5 так, чтобы исключал-
ся выброс искр в направлении оператора.

Защитный кожух для отрезания



Для резки с помощью связанных абразивов всегда
используйте защитный кожух для отрезания 13.



Для резки камня обеспечьте достаточный отсос пы-
ли.

Защитный кожух для отрезания

13

 монтируется так же,

как и защитный кожух для шлифования

5

.

Защитный кожух для отрезания с направляющими са-
лазками

Защитный кожух для отрезания с направляющими салаз-
ками

24

 монтируется так же, как и защитный кожух для

шлифования

5

.

Дополнительная рукоятка



Пользуйтесь электроинструментом только с допол-
нительной рукояткой 3.

Привинтите дополнительную рукоятку

3

 справа или слева

от редукторной головки в зависимости от способа работы.

Защитный щиток руки



Для работ с резиновой шлифовальной тарелкой 20
или с чашечной и дисковой щеткой, или с лепестко-
вым шлифовальным кругом устанавливайте защит-
ный щиток для руки 18.

Закрепляйте защитный щиток

18

 дополнительной рукоят-

кой

3

.

Установка шлифовальных инструментов



Перед любыми манипуляциями с электроинстру-
ментом вытаскивайте штепсель из розетки.



Не прикасайтесь к шлифовальным и отрезным кру-
гам, пока они не остынут.

Круги очень нагреваются во

время работы.

Очищайте шлифовальный шпиндель

4

 и все монтируемые

части.

Перед зажатием и отвинчиванием абразивного инстру-
мента задействуйте кнопку фиксации шпинделя

1

 для его

фиксирования.



Нажимайте на кнопку фиксации шпинделя только
при остановленном шпинделе!

В противном случае

электроинструмент может быть поврежден.

Шлифовальный круг/oтрезной круг

Учитывайте размеры шлифовальных инструментов. Диа-
метр посадочного отверстия должен соответствовать
опорному фланцу. Не применяйте переходники или адап-
теры.

При применении алмазных отрезных кругов следите за
тем, чтобы стрелка направления вращения на алмазном
отрезном круге соответствовала направлению вращения
электроинструмента (см. стрелку на редукторной голов-
ке).

Последовательность монтажа показана на странице с ил-
люстрациями.

Для крепления шлифовального/отрезного круга навинти-
те зажимную гайку

9

 и затяните ее ключом для круглых га-

ек с 2-мя торцовыми отверстиями, см. раздел «Быстроза-
жимная гайка ».



После монтажа шлифовального инструмента про-
верьте перед включением правильность монтажа и
свободное вращение инструмента. Проверьте сво-
бодное вращение шлифовального инструмента без
трения о защитный кожух или другие части.

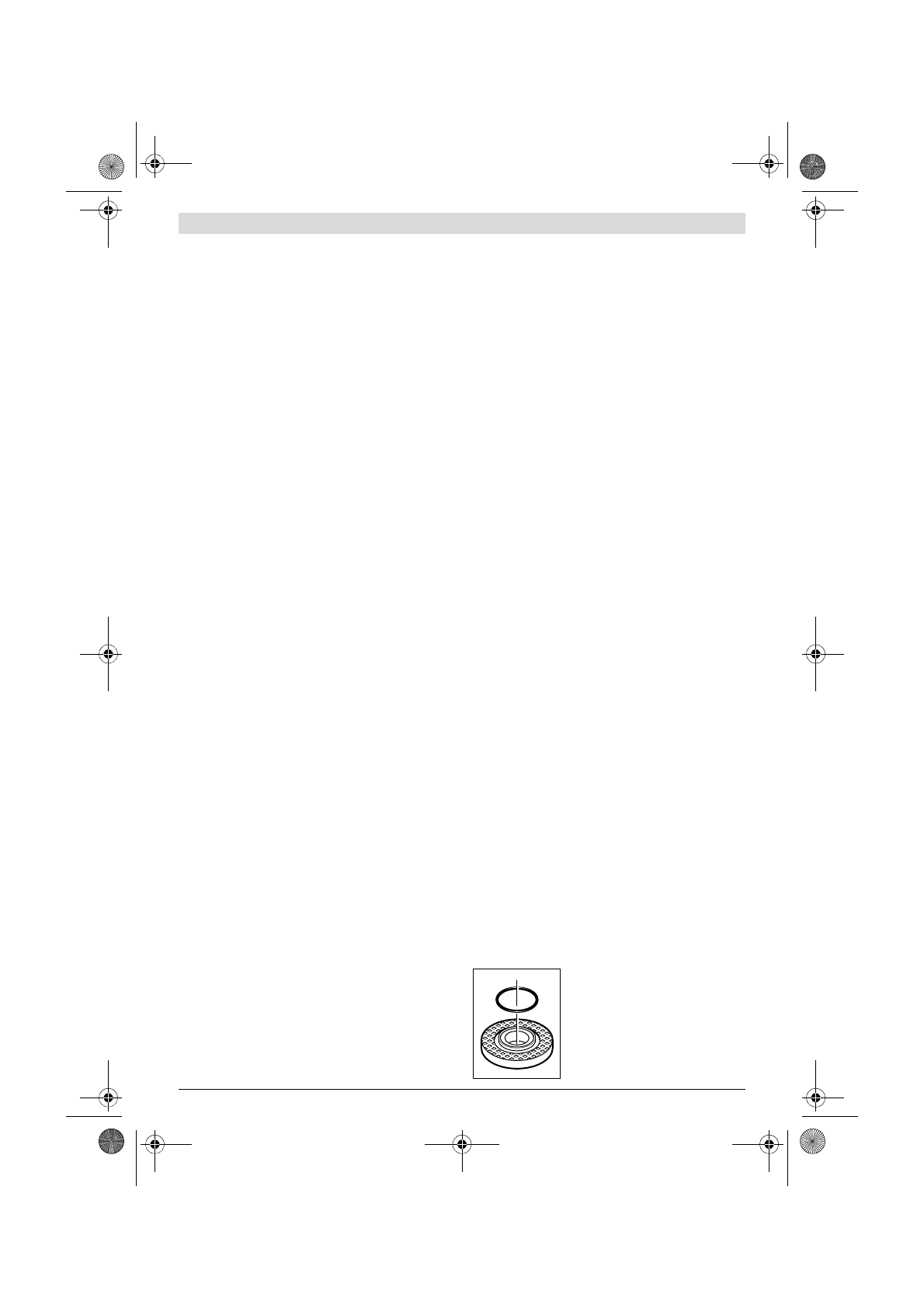

На опорном фланце

7

 вокруг центри-

рующего буртика находится пласт-
массовая деталь (кольцо круглого се-
чения).

Если кольцо круглого

сечения отсутствует или повре-
ждено

, опорный фланец

7

 необходи-

мо обязательно заменить перед даль-
нейшим применением.
