160

 | Русский

1 609 92A 2C7 | (13.10.16)

Bosch Power Tools

Веерный шлифовальный круг



Для работ с веерным шлифовальным кругом всегда
устанавливайте защиту руки 18.

Резиновая шлифовальная тарелка



Для работ с резиновой шлифовальной тарелкой 20
всегда устанавливайте защиту руки 18.

Последовательность монтажа показана на странице с ил-
люстрациями.

Перед установкой резиновой шлифовальной тарелки

20

насадите 2 распорные шайбы

19

 на шпиндель

4

.

Навинтите круглую гайку

22

 и затяните ее ключом для кру-

глых гаек с 2-мя торцовыми отверстиями.

Чашечная щетка/дисковая щетка



Для работ с чашечной щеткой всегда устанавливай-
те защиту руки 18.

Последовательность монтажа показана на странице с ил-
люстрациями.

Чашечная/дисковая щетка должна навинчиваться на
шпиндель так, чтобы фланец шпинделя плотно прилегал в
конце резьбы шпинделя. Крепко затяните чашечную/ди-
сковую щетку вилкообразным ключом.

Чашечный шлифовальный круг



Для работ с чашечным шлифовальным кругом уста-
навливайте специальный защитный кожух 15.

Чашечный шлифовальный круг

16

 должен всегда выхо-

дить из защитного кожуха

15

 только настолько, насколько

обязательно необходимо для выполнения соответствую-
щей работы. Установите защитный колпак

15

 на этот раз-

мер.

Последовательность монтажа показана на странице с ил-
люстрациями.

Накрутите зажимную гайку

9

 и затяните ее с помощью изо-

гнутого рожкового ключа под два отверстия

17

.

Быстрозажимная гайка

Для простой смены шлифовального инструмента без при-
менения инструментов Вы можете использовать вместо
зажимной гайки

9

 быстрозажимную гайку

11

.



Быстрозажимную гайку 11 разрешается использо-
вать только для шлифовальных и отрезных кругов.

Применяйте только безупречную, не имеющую повре-
ждений быстрозажимную гайку 11.
При навинчивании следите за тем, чтобы сторона гай-
ки с надписью 11 не была обращена к шлифовальному
кругу; стрелка должна показывать на индексную мет-
ку 27.

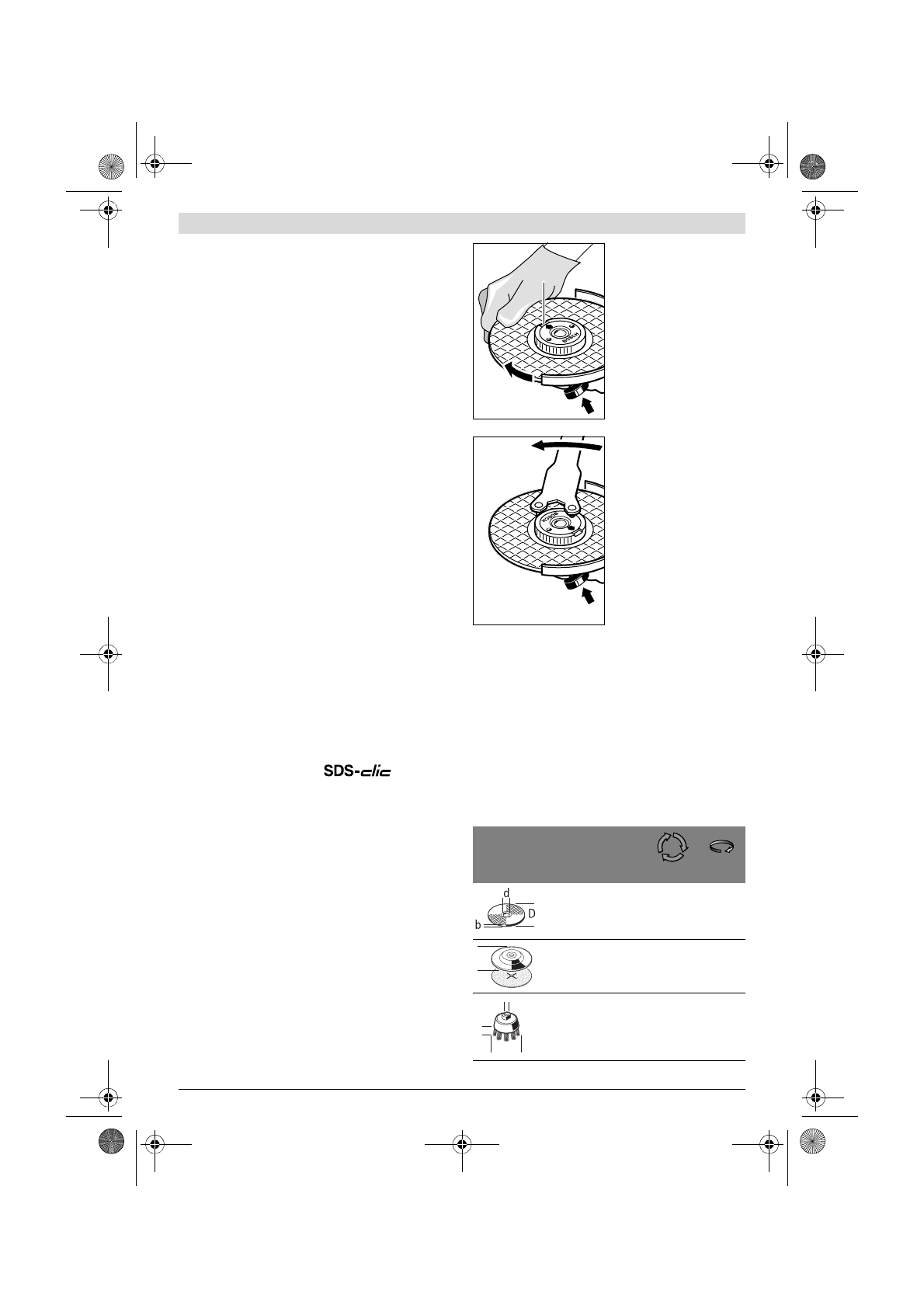

Для фиксирования шлифо-
вального шпинделя нажми-
те кнопку фиксирования
шпинделя

1

. Для затягива-

ния быстрозажимной гайки
поверните шлифовальный
круг с усилием по часовой
стрелке.

Правильно закрепленную,
не имеющую повреждений
быстрозажимную гайку Вы
можете отвернуть, вращая
рукой кольцо с накаткой
против часовой стрелки.

Никогда не отворачивайте
прочно сидящую быстро-
зажимную гайку клеща-
ми, а пользуйтесь ключом
для гаек с двумя торцовы-
ми отверстиями.

 Наклады-

вайте ключ для гаек с двумя
торцовыми отверстиями со-
гласно рисунку.

Допускаемый к применению шлифовальный
инструмент

Вы можете применять все названные в этом руководстве
шлифовальные инструменты.

Допустимое число оборотов [мин

-1

] или окружная ско-

рость [м/с] применяемых шлифовальных инструментов
должны быть по крайней мере не менее значений, указан-
ных в нижеследующей таблице.

Учитывайте поэтому допустимое

число оборотов или до-

пустимую окружную скорость

 на наклейке шлифоваль-

ного инструмента.

макс.

[мм]

[мм]

D

b

d

[мин

-1

]

[м/с]

180
230

8
8

22,2
22,2

8 500
6 600

80
80

180
230

–

–

8 500
6 600

80
80

100

30

M 14

8 600

45

27

D

D

b

d
