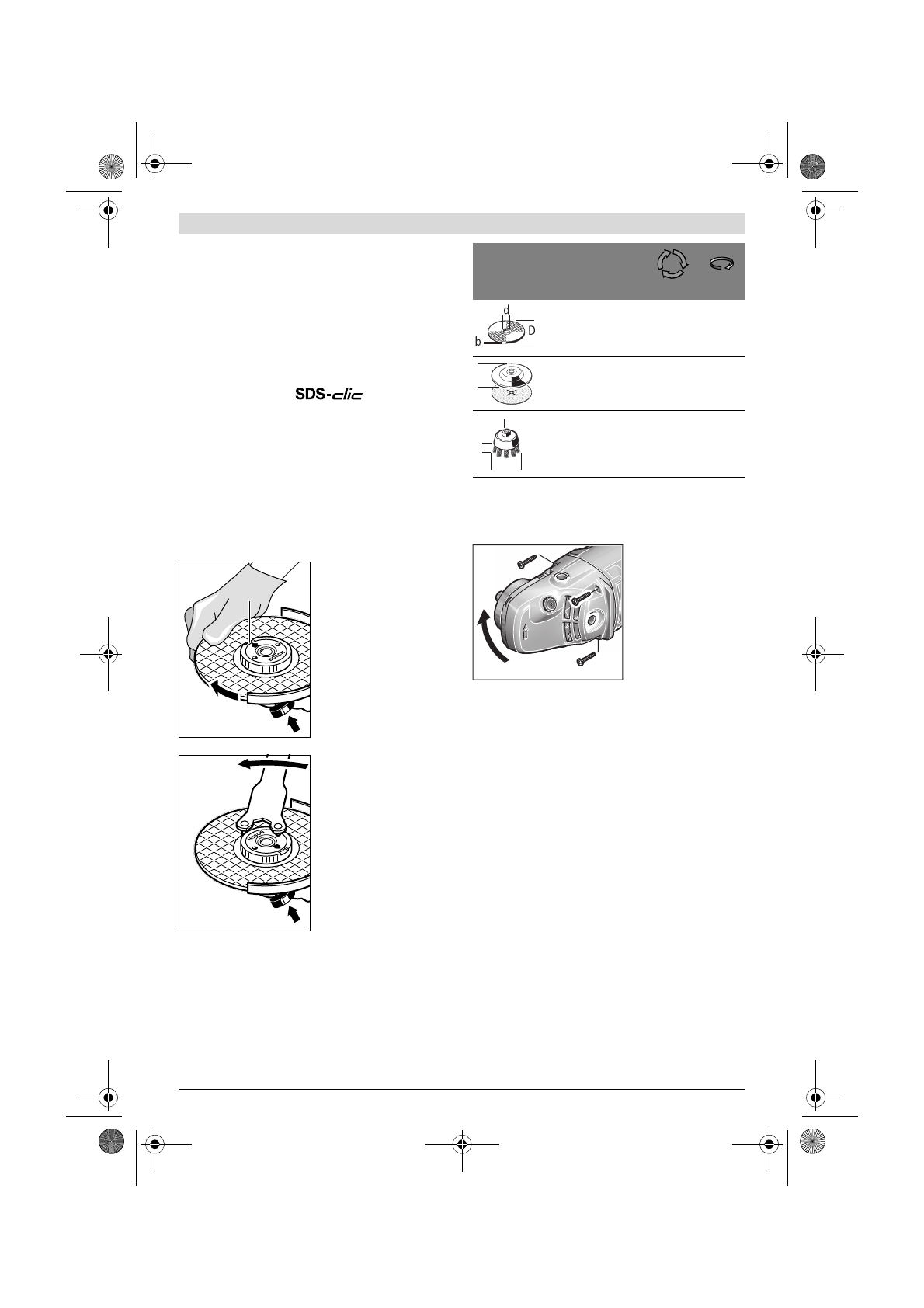

 | Hrvatski

1 609 92A 2C7 | (13.10.16)

Bosch Power Tools

Lončasta brusna ploča



Za radove sa lončatom brusnom pločom, montirajte
specijalni štitnik 15.

Lončasta brusna ploča

16

 treba uvijek samo toliko stršiti iz

štitnika

15

, koliko je to neizostavno potrebno za dotični slučaj

obrade. Štitnik

15

 namjestite na ovu mjeru.

Redoslijed montaže je vidljiv na stranici sa slikama.

Navrnite steznu maticu

9

 i stegnite je sa savijenim račvastim

ključem

17

.

Brzostežuća matica

Za jednostavnu zamjenu brusnog alata bez primjene daljnjeg
alata, možete umjesto stezne matice

9

 primijeniti brzostežu-

ću maticu

11

.



Brzostežuća matica 11 smije se koristiti samo za bru-
sne ploče ili ploče za rezanje.

Koristite samo besprijekornu, neoštećenu brzostežuću
maticu 11.
Kod navrtanja pazite da strana brzostežuće matice 11 sa
oznakom ne bude okrenuta na stranu brusne ploče; streli-
ca mora biti okrenuta prema indeks znaku 27.

Za zaustavljanje vretena priti-
snite tipku za uglavljivanje
vretena

1

. Za stezanje brzo-

stežuće matice okrenite bru-
snu ploču snažno u smjeru ka-
zaljke na satu.

Propisno pričvršćenu neošte-
ćenu brzostežuću maticu mo-
žete otpustiti okretanjem na-
reckanog prstena u smjeru
suprotnom od kazaljke na sa-
tu.

Brzostežuću maticu koja
čvrsto sjedi ne otpuštajte
nikada sa kliještima, nego
za to koristite račvasti
ključ.

 Račvasti ključ stavite

kako je prikazano na slici.

Dopušteni brusni alati

Možete koristiti sve brusne alate spomenute u ovim uputama
za uporabu.

Dopušten broj okretaja [min

-1

], odnosno obodna brzina

[m/s] korištenog brusnog alata mora barem odgovarati poda-
cima u donjoj tablici.

Zbog toga se pridržavajte dopuštenog

broja okretaja, odno-

sno obodne brzine

 sa naljepnice brusnog alata.

Okretanje glave prijenosnika



Prije svih radova na električnom alatu izvucite mrežni
utikač iz utičnice.

Glavu prijenosnika može-
te zakrenuti u koracima
do 90 °. Na taj se način
prekidač za uključivanje/
isključivanje može preba-
citi u povoljniji položaj
rukovanja za posebne
slučajeve primjene, npr.
za radove rezanja sa usi-
snom haubom sa vodili-
cama

24

 ili za ljevake.

Do kraja odvijte 4 vijka. Oprezno zakrenite glavu prijenosnika
i prebacite je u novi položaj

bez skidanja sa kućišta

. Ponovno

stegnite 4 vijka.

Usisavanje prašine/strugotina



Prašina od materijala kao što su premazi sa sadržajem olo-
va, neke vrste drva, mineralnih materijala i metala, može
biti štetna za zdravlje. Dodirivanje ili udisanje prašine mo-
že uzrokovati alergijske reakcije i/ili oboljenja dišnih puto-
va korisnika električnog alata ili osoba koje se nalaze u bli-
zini.
Određena vrsta prašine, kao što je npr. prašina od hrasto-
vine ili bukve smatra se kancerogenom, posebno u kombi-
naciji sa dodatnim tvarima za obradu drva (kromat, zaštit-
na sredstva za drvo). Materijal koji sadrži azbest smiju
obrađivati samo stručne osobe.
– Po mogućnosti koristite usisavanje prašine prikladno za

materijal.

– Osigurajte dobru ventilaciju radnog mjesta.
– Preporučuje se uporaba zaštitne maske sa filterom kla-

se P2.

Pridržavajte se važećih propisa za obrađivane materijale.



Izbjegavajte nakupljanje prašine na radnom mjestu.

Prašina se može lako zapaliti.

27

max.

[mm]

[mm]

D

b

d

[min

-1

]

[m/s]

180
230

8
8

22,2
22,2

8 500
6 600

80
80

180
230

–

–

8 500
6 600

80
80

100

30

M 14

8 600

45

D

D

b

d
