 | Español

1 609 92A 2C7 | (13.10.16)

Bosch Power Tools

Limpie el husillo

4

 y todas las demás piezas a montar.

Al sujetar y aflojar los útiles de amolar, retenga el husillo ac-
cionando para ello el botón de bloqueo del husillo

1

.



Solamente accione el botón de bloqueo del husillo es-
tando detenido el husillo.

En caso contrario podría dañar-

se la herramienta eléctrica.

Disco de amolar/tronzar

Tenga en cuenta las dimensiones de los útiles de amolar. El
diámetro del orificio debe ajustar correctamente en la brida
de apoyo. No emplee adaptadores ni piezas de reducción.

Al montar discos tronzadores diamantados, observar que la
flecha de dirección de éstos coincida con el sentido de giro de
la herramienta eléctrica (ver flecha marcada en el cabezal del
aparato).

El orden de montaje puede observarse en la página ilustrada.

Para sujetar el disco de amolar/tronzar, enroscar la tuerca de
fijación

9

 y apretarla a continuación con la llave de dos pivo-

tes, ver apartado “Tuerca de fijación rápida ”.



Una vez montado el útil de amolar, antes de ponerlo a
funcionar, verificar si éste está correctamente monta-
do, y si no roza en ningún lado. Asegúrese de que el útil
no roza contra la caperuza protectora, ni otras piezas.

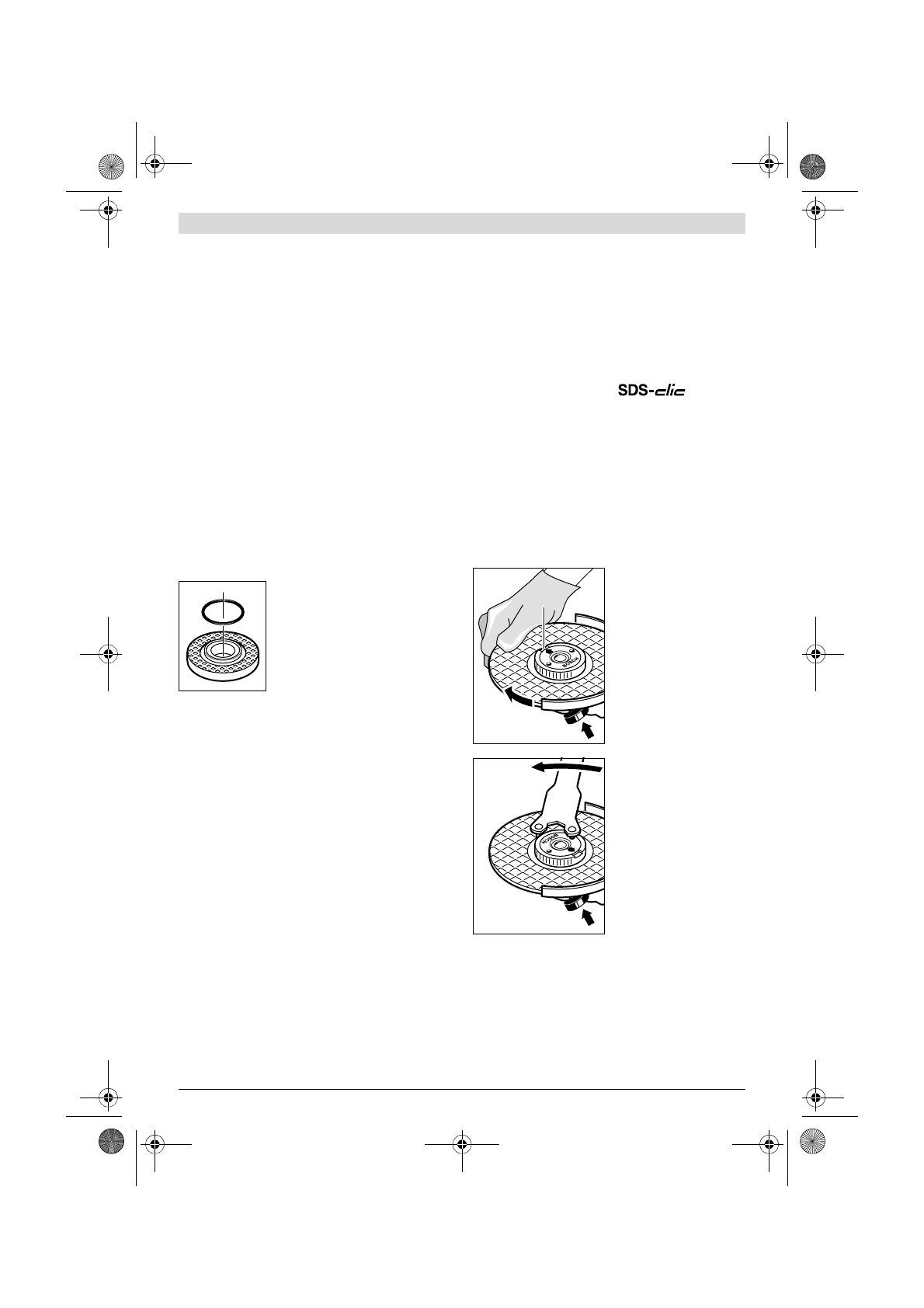

En la base del cuello de centrado de la
brida de apoyo

7

 va alojada una pieza

de plástico (anillo tórico).

Si este anillo

tórico faltase o estuviese deteriora-
do,

 es imprescindible reemplazar la bri-

da de apoyo

7

 por otra en perfectas

condiciones.

Plato pulidor de fibra



Siempre utilice la protección para las manos 18 al tra-
bajar con el plato pulidor de fibra.

Plato lijador de goma



Siempre emplee la protección para las manos 18 al tra-
bajar con el plato lijador de goma 20.

El orden de montaje puede observarse en la página ilustrada.

Antes de acoplar el plato lijador de goma

20

 monte las 2 aran-

delas distanciadoras

19

 en el husillo

4

.

Enrosque la tuerca tensora

22

 en el husillo y apriétela con la

llave de dos pivotes.

Cepillo de vaso y de disco



Siempre utilice la protección para las manos 18 al tra-
bajar con los cepillos de vaso o de disco.

El orden de montaje puede observarse en la página ilustrada.

El cepillo de vaso o de disco deberá dejar enroscarse lo sufi-
ciente en el husillo, de manera que éste asiente firmemente
contra la cara de apoyo del husillo. Apretar firmemente el ce-
pillo de vaso o de disco con una llave fija.

Vaso de amolar



Para trabajar con el vaso de amolar monte la caperuza
protectora especial 15.

El vaso de amolar

16

 solamente deberá sobresalir de la cape-

ruza protectora

15

 lo mínimo imprescindible para el trabajo a

realizar. Ajuste a esta medida la caperuza protectora

15

.

El orden de montaje puede observarse en la página ilustrada.
Enrosque a mano la tuerca de fijación

9

 y apriétela firmemen-

te con la llave acodada de dos pivotes

17

.

Tuerca de fijación rápida

Para cambiar de forma sencilla el útil de amolar, sin necesidad
de aplicar herramientas auxiliares, puede Ud. emplear a tuer-
ca de fijación rápida

11

 en lugar de la tuerca de fijación

9

.



La tuerca de fijación rápida 11 solamente deberá utili-
zarse para sujetar discos de amolar o tronzar.

Solamente utilice tuercas de fijación rápida 11 sin dañar y
en perfecto estado.
Al enroscarla, prestar atención a que la cara grabada de la
tuerca de fijación rápida 11 no quede orientada hacia el
disco de amolar; la flecha deberá coincidir además con la
marca índice 27.

Accione el botón de bloqueo
del husillo

1

 para retener el

husillo. Para apretar la tuerca
de fijación, girar fuertemente
el disco de amolar en el senti-
do de las agujas del reloj.

Una tuerca de fijación rápida,
correctamente montada,
puede aflojarse a mano giran-
do el anillo moleteado en sen-
tido contrario a las agujas del
reloj.

Jamás intente aflojar una
tuerca de fijación rápida
agarrotada con unas tena-
zas; utilice para ello la llave
de dos pivotes.

 Aplique la lla-

ve de dos pivotes según se
muestra en la figura.

Útiles de amolar admisibles

Puede utilizar todos los útiles de amolar mencionados en es-
tas instrucciones de manejo.
Las revoluciones [min

-1

] o velocidad periférica [m/s] admisi-

bles de los útiles de amolar empleados, deberán cumplir co-
mo mínimo las indicaciones detalladas en la tabla siguiente.
Por ello, es imprescindible tener en cuenta las

revoluciones

o velocidad periférica

 admisibles que figuran en la etiqueta

del útil de amolar.
