56

 | Italiano

1 609 92A 2C7 | (13.10.16)

Bosch Power Tools

Il livello di vibrazioni indicato rappresenta gli impieghi princi-
pali dell’elettroutensile. Qualora l’elettroutensile venisse uti-
lizzato tuttavia per altri impieghi, con accessori e utensili da
innesto differenti oppure con manutenzione insufficiente, il li-
vello di vibrazioni può differire. Questo può aumentare sensi-
bilmente la sollecitazione da vibrazioni per l’intero periodo di
tempo operativo.
Per una valutazione precisa della sollecitazione da vibrazioni
bisognerebbe considerare anche i tempi in cui l’apparecchio
è spento oppure è acceso ma non è utilizzato effettivamente.
Questo può ridurre chiaramente la sollecitazione da vibrazio-
ni per l’intero periodo operativo.
Adottare misure di sicurezza supplementari per la protezione
dell’operatore dall’effetto delle vibrazioni come p. es.: manu-
tenzione dell’elettroutensile e degli accessori, mani calde, or-
ganizzazione dello svolgimento del lavoro.

Montaggio

Montaggio del dispositivo di protezione



Prima di qualunque intervento sull’elettroutensile
estrarre la spina di rete dalla presa.

Nota bene:

Dopo una rottura della mola abrasiva durante il

funzionamento oppure in caso di danneggiamento dei dispo-
sitivi di alloggiamento sulla cuffia di protezione/sull’elettrou-
tensile, l’elettroutensile deve essere inviato immediatamente
al Servizio Assistenza Clienti, per quanto riguarda gli indirizzi
vedi il paragrafo «Assistenza clienti e consulenza impieghi».

Cuffia di protezione per la levigatura

Applicare la cuffia di protezione

5

 sul collare alberino. Adatta-

re la posizione della cuffia di protezione

5

 alle esigenze

dell’operazione di lavoro in corso e bloccare la cuffia di prote-
zione

5

 tramite la vite di fissaggio

6

.



Regolare la cuffia di protezione 5 in modo tale da impe-
dire che si abbia una scia di scintille in direzione
dell’operatore.

Cuffia di protezione per la troncatura



Durante la troncatura con abrasivo combinato utilizza-
re sempre la cuffia di protezione per la troncatura 13.



Durante la troncatura in materiali pietrosi è necessario
provvedere ad una sufficiente aspirazione della polve-
re.

La cuffia di protezione per la troncatura

13

 viene montata co-

me la cuffia di protezione per la levigatura

5

.

Cuffia di aspirazione per la troncatura con slitta di guida

La cuffia di aspirazione per la troncatura con slitta di guida

24

viene montata come la cuffia di protezione per la levigatura

5

.

Impugnatura supplementare



Utilizzare il Vostro elettroutensile soltanto con l’impu-
gnatura supplementare 3.

A seconda della posizione di lavoro che si preferisce, avvitare
l’impugnatura supplementare

3

 a destra oppure a sinistra del-

la testata ingranaggi.

Protezione mano



In caso di lavori con il platorello in gomma 20 oppure
con la spazzola a tazza/spazzola piatta (a fili intreccia-
ti)/disco lamellare, montare sempre la protezione per
le mani 18.

Fissare la protezione per le mani

18

 servendosi dell’impugna-

tura supplementare

3

.

Montaggio degli utensili abrasivi



Prima di qualunque intervento sull’elettroutensile
estrarre la spina di rete dalla presa.



Non toccare mole abrasive da sgrosso e taglio prima
che le stesse si siano raffreddate.

Durante il lavoro le

mole diventano bollenti.

Pulire la filettatura alberino

4

 e tutti i componenti da montare.

Per bloccare in posizione e sbloccare gli utensili abrasivi, pre-
mere il tasto di bloccaggio dell’alberino

1

 per bloccare l’albe-

rino.



Azionare il tasto di bloccaggio dell’alberino solo ed
esclusivamente quando l’alberino è fermo.

In caso con-

trario l’elettroutensile potrebbe subire dei danni.

Mola abrasiva da sgrosso e taglio

Tenere sempre in considerazione le dimensioni degli utensili
abrasivi. Il diametro del foro deve corrispondere perfetta-
mente e senza gioco alla flangia. Non utilizzare mai né riduzio-
ni né adattatori.

Utilizzando mole da taglio diamantate, accertarsi che la frec-
cia indicante il senso di rotazione applicata sulla mola da ta-
glio diamantata corrisponda al senso di rotazione dell’elettro-
utensile (vedere freccia indicante il senso di rotazione
applicata sulla testata ingranaggi).

La sequenza del montaggio è riportata sulla pagina con la rap-
presentazione grafica.

Per il fissaggio della mola abrasiva da sgrosso e taglio avvitare
il dado di serraggio

9

 e stringerlo con la chiave a forcella, ve-

dere paragrafo «Dado di serraggio rapido ».



Dopo il montaggio dell’utensile abrasivo verificare pri-
ma dell’accessione, se l’utensile abrasivo è montato in
modo corretto e può essere girato senza impedimenti.
Assicurarsi che l’utensile abrasivo non venga a contat-
to con la cuffia di protezione o altre parti.

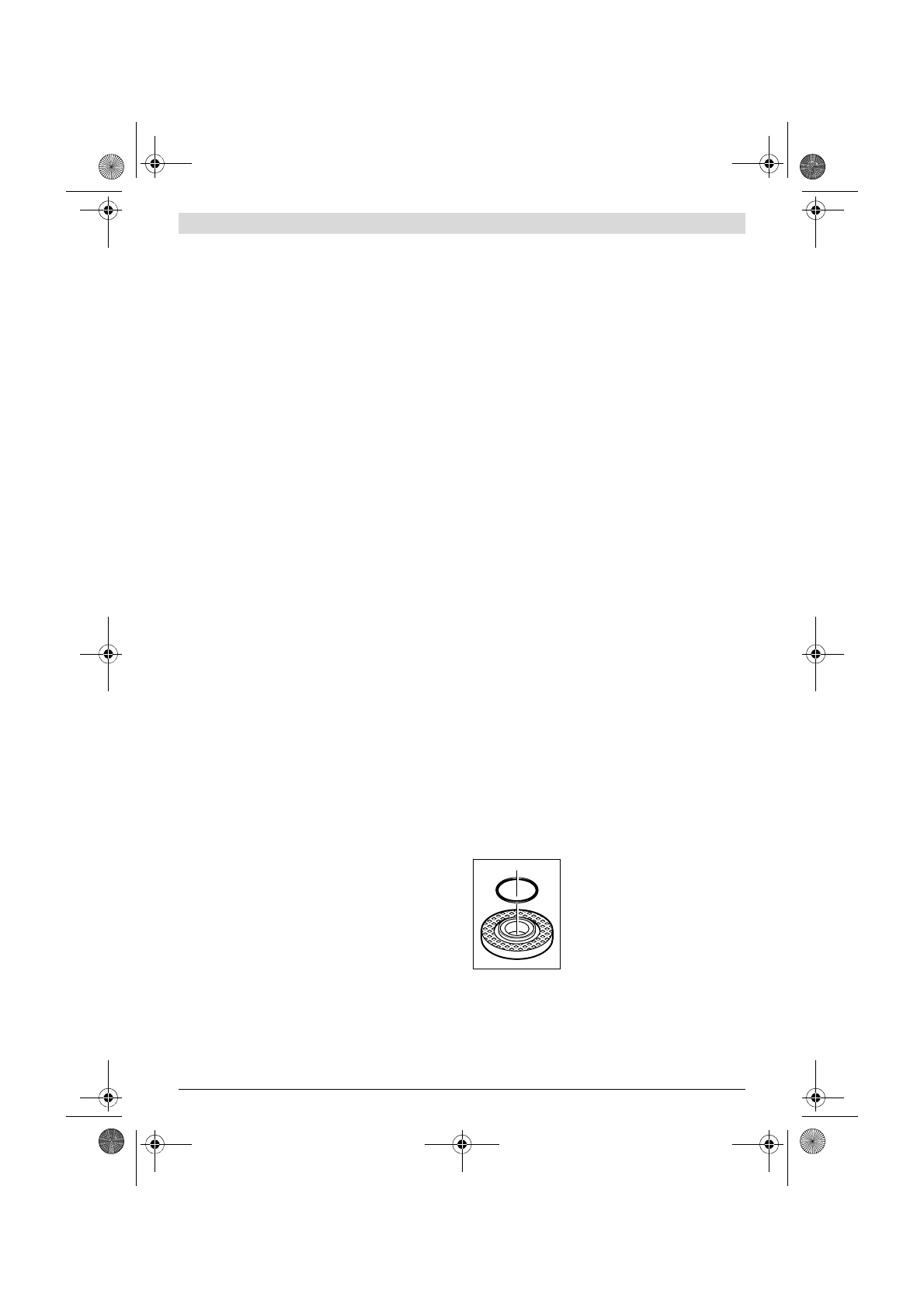

Nella flangia di supporto

7

 è applicato

intorno al collare di centraggio un ele-
mento di plastica (o-ring).

Se l’o-ring

manca oppure è danneggiato,

 la flan-

gia di supporto

7

 deve essere assoluta-

mente sostituita prima di proseguire
con l’uso.

Disco lamellare



Per lavori con il disco lamellare montare sempre la pro-
tezione mano 18.
