Bu talimatta belirtilen titreşim seviyesi EN 60745’e göre
normlandırılmış bir ölçme yöntemi ile tespit edilmiştir ve ha-
valı aletlerin karşılaştırılmasında kullanılabilir. Bu değer geçici
olarak titreşim seviyesinin tahmin edilmesine uygundur.
Belirtilen titreşim seviyesi elektrikli el aletinin temel kullanım
alanlarını temsil eder. Ancak elektrikli el aleti başka kullanım
alanlarında, farklı aksesuarla, farklı uçlarla kullanılırken veya
yetersiz bakımla kullanılırken, titreşim seviyesi belirtilen de-
ğerden farklı olabilir. Bu da toplam çalışma süresi içindeki tit-
reşim yükünü önemli ölçüde artırabilir.
Titreşim yükünü tam olarak tahmin edebilmek için aletin kapa-
lı olduğu veya çalıştığı halde kullanılmadığı süreler de dikkate
alınmalıdır. Bu, toplam çalışma süresi içindeki titreşim yükü-
nü önemli ölçüde azaltabilir.
Titreşimin kullanıcıya bindirdiği yük için önceden ek güvenlik
önlemleri alın. Örneğin: Elektrikli el aletinin ve uçların bakımı,
ellerin sıcak tutulması, iş aşamalarının organize edilmesi.

Montaj

Koruyucu donanımların takılması



Elektrikli el aletinin kendinde bir çalışma yapmadan
önce her defasında fişi prizden çekin.

Not:

Çalışma esnasında taşlama diski kırılırsa veya koruyucu

kapaktaki ve elektrikli el aletindeki bağlalama donanımda ha-
sar meydana gelirse elektrikli el aleti zaman geçirmeden müş-
teri servisine gönderilmelidir. Adresler için bakınız “Müşteri
hizmeti ve uygulama danışmanlığı”.

Taşlama için koruyucu kapak

Koruyucu kapağı

5

 mil boynuna takın. Koruyucu kapağın

5

 po-

zisyonunu yaptığınız işe göre ayarlayın ve koruyucu kapağı

5

tespit vidası

6

 ile sabitleyin.



Koruyucu kapağı 5 öyle ayarlayın ki, kullanıcıya doğru
kıvılcım gelmesin.

Kesme için koruyucu kapak



Bağlı taşlama uçları ile kesme yaparken kesme işlemi
için öngörülen koruyucu kapağı 13 kullanın.



Taş malzemeyi keserken yeterli toz emme yapılmasını
sağlayın.

Kesme için koruyucu kapak

13

 taşlama için kullanılan koruyu-

cu kapağın

5

 üzerine monte edilir.

Kılavuz kızakla kesme yapma için emici kapak

Kılavuz kızakla kesme yapma emici kapağı

24

 taşlama için ön-

görülen koruyucu kapak

5

 gibi takılır.

Ek tutamak



Elektrikli el aletinizi her zaman ek tutamakla 3 kullanın.

Ek tutamağı

3

 yaptığınız işe göre şanzıman başının sağına ve-

ya soluna vidalayın.

El koruma parçası



Lastik zımpara tablası 20 veya çanak fırça/disk fırça/
yelpaze taşlayıcı ile çalışmak için daima el koruma
parçasını 18 takın.

El koruma parçasını

18

 ek tutamakla

3

 tespit edin.

Taşlama uçlarının takılması



Elektrikli el aletinin kendinde bir çalışma yapmadan
önce her defasında fişi prizden çekin.



Taşlama ve kesme disklerini soğumadan önce tutma-
yın.

Bu diskler çalışma esnasında çok ısınır.

Taşlama milini

4

 ve takılacak bütün parçaları temizleyin.

Taşlama uçlarını gevşetmek ve sıkmak için mil kilitleme düğ-
mesine

1

 basarak mili sabitleyin.



Mil kilitleme düğmesini sadece taşlama mili dururken
kullanın.

Aksi takdirde elektrikli el aleti hasar görebilir.

Taşlama ve kesme diskleri

Taşlama uçlarının ölçülerine dikkat edin. Delik çapı bağlama
flanşına uymalıdır. Adaptör veya redüksiyon parçası kullan-
mayın.

Elmas kesme diskleri kullanırken disk üzerindeki dönme yönü
oku ile elektrikli el aletinin dönme yönünün (şanzıman başın-
daki dönme yönü okuna bakınız) birbirine uymalıdır.

Montaj işleminin sırası grafik sayfasında gösterilmektedir.

Taşlama ve kesme disklerini tespit etmek üzere germe somu-
nunu

9

 vidalayın ve iki pimli anahtarla sıkın “Hızlı germe

somunu ” bölümüne bakınız.



Ucu takıp aleti çalıştırmadan önce, ucun kusursuz bi-
çimde takılıp takılmadığını ve serbest olarak dönüp
dönmediğini kontrol edin. Ucun koruyucu kapağa veya
diğer parçalara temas etmediğinden emin olun.

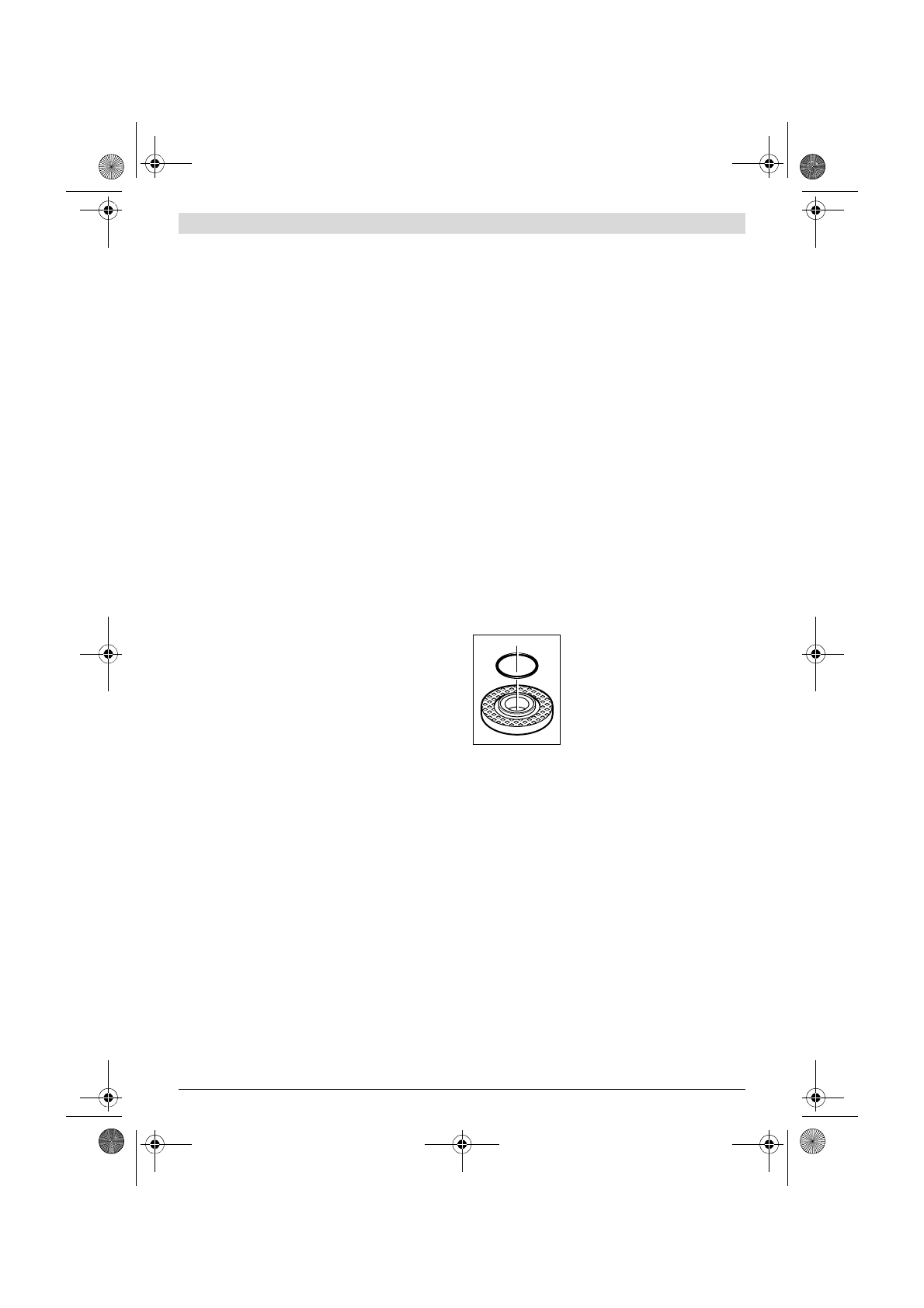

Bağlama flanşında

7

 merkezleme bun-

du çevresine bir plastik parça (O-halka)
yerleştirilmiştir.

O-halka yoksa veya

hasarlı ise bağlama flanşı

7

 alet kulla-

nılmaya devam edilmeden önde mutla-
ka değiştirilmelidir.

Yelpaze taşlama ucu



Yelpaze taşlama ucu ile çalışırken daima el koruma par-
çasını 18 takın.

Lastik zımpara tablası



Lastik zımpara tablası 20 ile çalışırken daima el koruma
parçasını 18 takın.

Montaj işleminin sırası grafik sayfasında gösterilmektedir.

Lastik zımpara tablasını

20

 takmadan önce 2 ara diskini

19

mil boynuna

4

 yerleştirin.

Yuvarlak başlı somunu

22

 vidalayın ve iki pimli anahtarla sıkın.

Çanak fırça/disk fırça



Çanak fırça veya disk fırça ile çalışırken daima el koru-
ma parçasını 18 takın.

Montaj işleminin sırası grafik sayfasında gösterilmektedir.

Çanak fırça/disk fırça taşlama miline öyle vidalanabilmelidir
ki, taşlama mili dişinin sonundaki mil flanşına sıkıca oturmalı-
dır. Çanak fırçayı/disk fırçayı bir çatal anahtarla sıkın.
