Buller-/vibrationsdata

Bullernivåvärde förmedlas enligt EN 60745-2-3.

Maskinens A-vägda ljudnivå uppnår i typiska fall: Ljudtryck-
snivå 92 dB(A); ljudeffektnivå 103 dB(A). Onoggrannhet
K = 3 dB.

Använd hörselskydd!

Totala vibrationsemissionsvärden a

h

 (vektorsumma ur tre

riktningar) och onoggrannhet K framtaget enligt
EN 60745-2-3:
Ytslipning (skrubbning): a

h

= 7,5 m/s

2

, K = 1,5 m/s

2

,

Slipning med slipblad: a

h

= 4,0 m/s

2

, K = 1,5 m/s

2

.

Mätningen av den vibrationsnivå som anges i denna anvisning
har utförts enligt en mätmetod som är standardiserad i
EN 60745 och kan användas vid jämförelse av olika elverk-
tyg. Mätmetoden är även lämplig för preliminär bedömning av
vibrationsbelastningen.
Den angivna vibrationsnivån representerar den huvudsakliga
användningen av elverktyget. Om däremot elverktyget
används för andra ändamål, med olika tillbehör, med andra
insatsverktyg eller inte underhållits ordentligt kan vibrations-
nivån avvika. Härvid kan vibrationsbelastningen under
arbetsperioden öka betydligt.
För en exakt bedömning av vibrationsbelastningen bör även
de tider beaktas när elverktyget är frånkopplat eller är igång,
men inte används. Detta reducerar tydligt vibrationsbelast-
ningen för den totala arbetsperioden.
Bestäm extra säkerhetsåtgärder för att skydda operatören
mot vibrationernas inverkan t. ex.: underhåll av elverktyget
och insatsverktygen, att hålla händerna varma, organisation
av arbetsförloppen.

Montage

Montering av skyddsutrustning



Dra stickproppen ur nätuttaget innan arbeten utförs på
elverktyget.

Anvisning:

Om slipskivan brustit under drift eller stödanord-

ningarna på spängskyddet/elverktyget skadats, måste
berörda delar/elverktyget bytas ut eller för service skickas till
en serviceverkstad, för adresser se avsnittet ”Kundtjänst och
användarrådgivning”.

Sprängskydd för slipning

Lägg upp sprängskyddet

5

 på spindelhalsen. Anpassa

sprängskyddets

5

 läge till aktuella arbetsoperationer och lås

sprängskyddet

5

 med låsskruven

6

.



Ställ in sprängskyddet 5 så att gnistor inte sprutas mot
användaren.

Sprängskydd för kapning



Vid kapning med bundna slipmedel använd alltid
sprängskyddet 13.



Vid kapning i sten ordna med dammutsugning till den
grad det behövs.

Sprängskyddet för kapning

13

 monteras på samma sätt som

sprängskyddet för slipning

5

.

Sugkåpa för kapning med styrslid

Sugkåpa för kapning med styrslid

24

 monteras på samma sätt

som sprängskyddet för slipning

5

.

Stödhandtag



Använd alltid elverktyget med stödhandtag 3.

Skruva fast stödhandtaget

3

 i relation till arbetssätt till höger

eller vänster om växelhuset.

Handskydd



För arbeten med gummisliprondellen 20 eller med
koppborste/skivborste/lamellslipskiva skall alltid
handskyddet 18 monteras.

Fäst handskyddet

18

 med stödhandtaget

3

.

Montering av slipverktyg



Dra stickproppen ur nätuttaget innan arbeten utförs på
elverktyget.



Berör inte slip- och kapskivorna innan de svalnat.

Ski-

vorna blir under arbetet mycket heta.

Rengör slipspindeln

4

 och alla delar som skall monteras.

Tryck för fastspänning och lossning av slipverktyg spindellås-
knappen

1

 för blockering av slipspindeln.



Tryck ned spindellåsknappen endast när slipspindeln
står stilla.

I annat fall kan elverktyget skadas.

Slip-/kapskiva

Beakta slipverktygens dimensioner. Centrumhålet måste
passa till stödflänsen. Använd inte reducerstycken eller adap-
ter.

Kontrollera vid användning av diamantkapskivor att rotations-
pilen på diamantkapskivan och elverktygets rotation överens-
stämmer (se rotationspil på växelhuset).

Ordningsföljden vid montering visas på grafiksidan.

För infästning av slip-/kapskivan skruva upp spännmuttern

9

och dra sedan fast den med tvåstiftsnyckeln, se avsnittet
”Snabbspännmutter ”.



Kontrollera efter montering och före start av slipverk-
tyget att det monterats på rätt sätt och kan rotera fritt.
Kontrollera att slipverktyget inte berör sprängskyddet
eller andra delar.

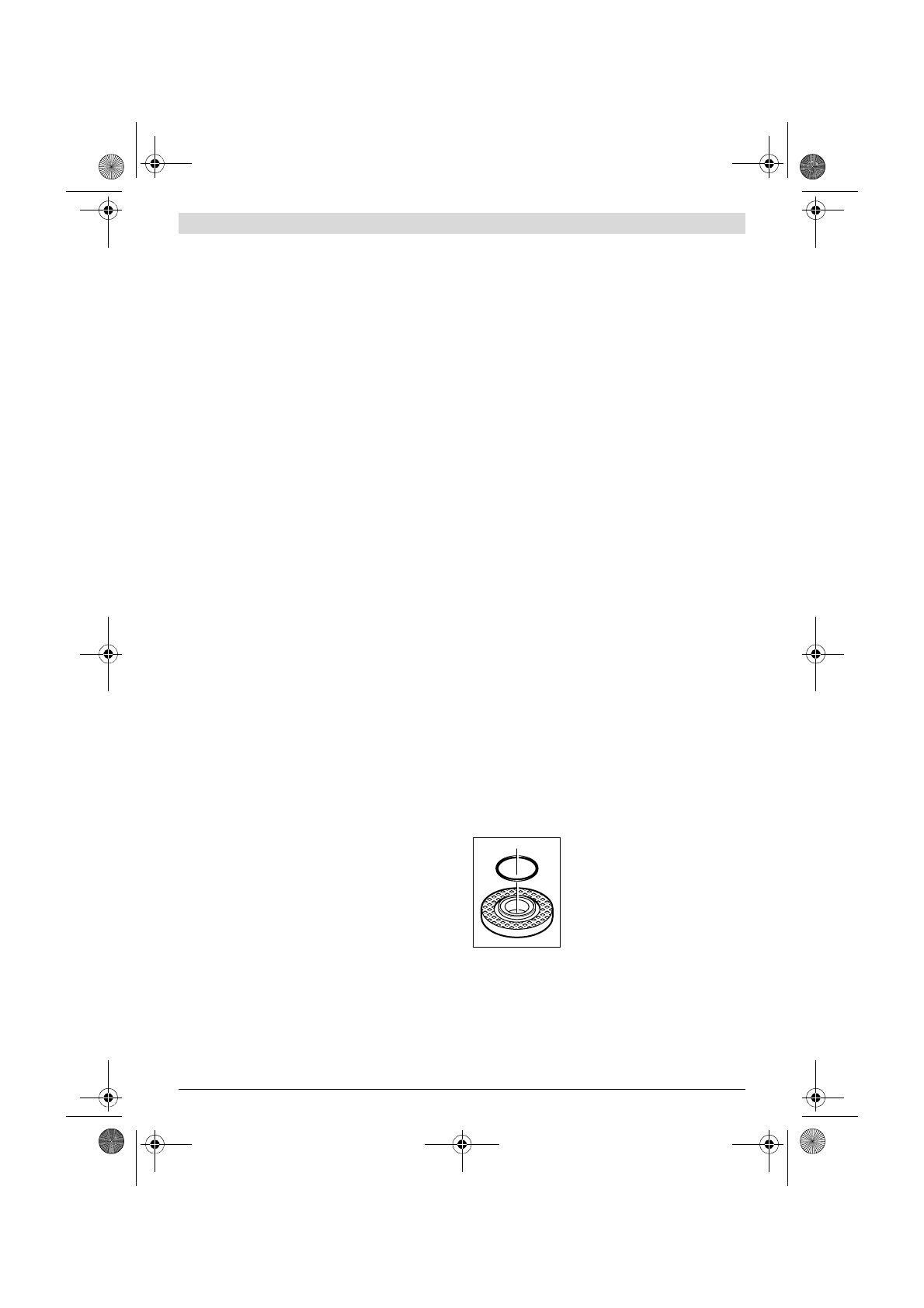

I stödflänsen

7

 är kring centreransatsen

en plastdel (O-ring) insatt.

Om O-

ringen saknas eller är skadad

 måste

stödflänsen

7

 före fortsatt användning

ovillkorligen bytas.

Lamellslipskiva



För arbeten med lamellslipskiva ska handskyddet 18
monteras.
