 Srpski |

215

Bosch Power Tools

1 609 92A 2C7 | (13.10.16)

Zaštitna hauba za brušenje

Stavite zaštitnu haubu

5

 na vrat vretena. Prilagodite poziciju

zaštitne haube

5

 potrebama rada i blokirajte zaštitnu haubu

5

sa zavrtnjem za pričvršćivanje

6

.



Podesite zaštitnu haubu 5 tako, da se spreči letenje
varnica u pravcu radnika.

Zaštitna hauba za presecanje



Kod presecanja sa kompozitnim brusnim pločama za
presecanje koristite uvek zaštitnu haubu za presecanje
13.



Kod presecanja kamena treba obezbediti
zadovoljavajuće usisavanje prašine.

Zaštitna hauba za presecanje

13

 se montira kao i zaštitna

hauba za brušenje

5

.

Hauba za usisavanje kod presecanja sa vodilicama

Hauba za usisavanje kod presecanja sa vodilicama

24

 se

montira kao zaštitna hauba za brušenje

5

.

Dodatna drška



Upotrebljavajte Vaš električni alat samo sa dodatnom
drškom 3.

Zavrnite dodatnu dršku

3

 zavisno od načina rada desno ili levo

na glavi prenosnika.

Zaštita za ruku



Montirajte za radove sa gumenom brusnom pločom 20
ili sa lončastom četkom/četka u vidu ploče/lepezastom
brusnom pločom uvek zaštitu za ruku 18.

Pričvrstite zaštitu za ruku

18

 sa dodatnom drškom

3

.

Montaža brusnih alata



Izvucite pre svih radova na električnom alatu mrežni
utikač iz utičnice.



Ne hvatajte brusne i ploče za razdvajanje pre nego što
se ohlade.

Ploče se u radu veoma ugreju.

Čistite brusno vreteno

4

 i sve delove koji se montiraju.

Pritisnite za učvršćivanje i otpuštanje brusnih alata taster za
blokadu vretena

1

 da bi učvrstili brusno vreteno.



Aktivirajte taster za blokadu vretena samo u stanju
mirovanja brusnog vretena.

Električni alat se može inače

oštetiti.

Brusna-/ploča za presecanje

Obratite pažnju na dimenzije brusnih alata. Presek otvora
mora odgovarati priključenoj prirubnici. Ne upotrebljavajte
nikakve adaptere ili redukujuće komade.

Pri upotrebi Diamant-ploče za presecanje pazite nato, da
strelica pravca okretanja na Diamant-ploči za presecanje
bude usaglašena sa pravcem okretanje električnog alata
(pogledajte strelicu pravca okretanja na glavi prenosnika).

Redosled montaže se može videti na grafičkoj karti.

Za pričvršćivanje ploće za brušenje i prosecanje navrnite
zateznu navrtku

9

 i stegnite je sa ključem sa dva otvora,

pogledajte odeljak „Navrtka sa brzim zatezanjem“.



Prekontrolišite posle montaže alata za brušenje pre
uključivanja, da li je brusni alat korektno montiran i
može slobodno da se okreće. Uverite se da brusni alat
na zaštitnoj haubi ili drugim delovima ne struže.

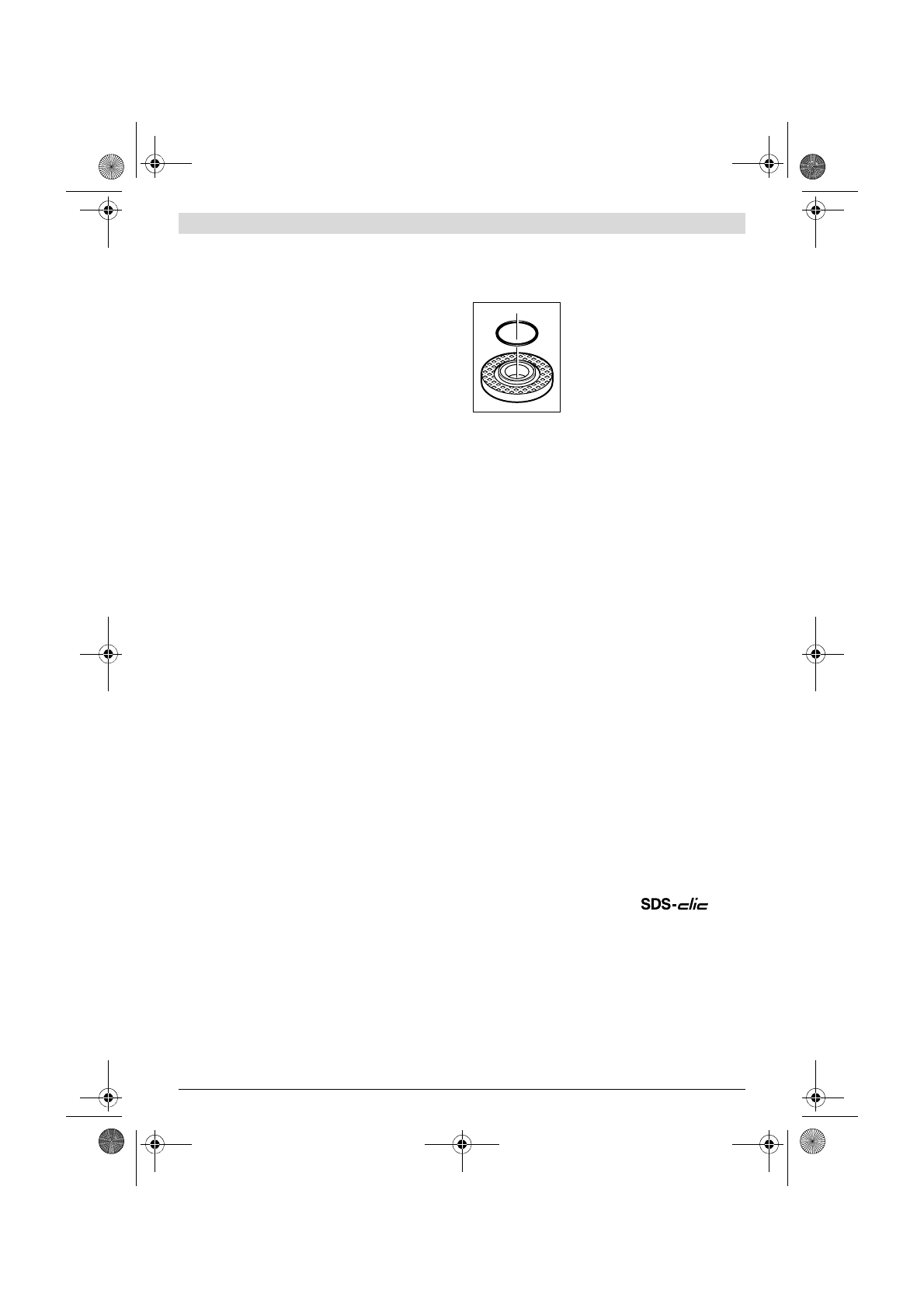

U prihvatnu prirubnicu

7

 je ubačen oko

centralnog venca jedan deo od plastike
(O-prsten).

Ako O-prsten nedostaje ili

je oštećen,

 mora se prihvatna

prirubnica

7

 neizostavno zameniti pre

dalje upotrebe.

Lepezasta brusna ploča



Za radove sa lepezasnog brusnom pločom montirajte
uvek zaštitu za ruku 18.

Gumeni brusni disk



Za radove sa gumenim brusnim diskom montirajte 20
uvek zaštitu za ruku 18.

Redosled montaže se može videti na grafičkoj karti.

Postavite pre montaže gumenog brusnog diska

20

2 distancne ploče

19

 na brusno vreteno

4

.

Navrnite okruglu navrtku

22

 i zategnite je sa ključem sa dva

otvora.

Lončasta četka/pločasta četka



Montirajte uvek za radove sa lončastom ili pločastom
četkom zaštitu za ruku 18.

Redosled montaže se može videti na grafičkoj karti.

Lončasta/pločasta četka mora toliko da se zavrne na brusno
vreteno, da čvrsto naleže na prirubnici brusnog vretena na
kraju navoja brusnog vretena. Stegnite lončastu/pločastu
četku sa jednim viljuškastim ključem.

Brusni lonac



Montirajte za radove sa brusnim loncem specijalnu
zaštitnu haubu 15.

Brusni lonac

16

 trebao bi uvek samo toliko da bude stariji od

zaštitne haube

15

, koliko je to neizostavno potrebno za

odgovarajući slučaj posla. Podesite zaštitnu haubu

15

 na ovu

dimenziju.

Redosled montaže se može videti na grafičkoj karti.

Navrnite zateznu navrtku

9

 i stegnite je sa izvijenim ključem sa

dva otvora

17

.

Navrtka sa brzim zatezanjem

Za jednostavnu promenu brusnog alata bez upotrebe daljih
alata možete koristiti umesto zatezne navrtke

9

 navrtku sa

brzim zatezanjem

11

.



Navrtka sa brzim zatezanjem 11 se sme koristiti samo
za ploče za brušenje ili prosecanje.

Upotrebljavajte samo besprekorne, neoštećene navrtke
sa brzim zatezanjem 11.
Pazite pri navrtanju na to, da ispisana strana navrtke sa
brzim zatezanjem 11 ne pokazuje na brusnu ploču;
strelica mora pokazivati na indeksnu oznaku 27.
