 | Nederlands

1 609 92A 2C7 | (13.10.16)

Bosch Power Tools

Rubber steunschijf



Monteer voor werkzaamheden met de rubber steun-
schijf 20 altijd de handbescherming 18.

De volgorde van de montage kunt u op de pagina met afbeel-
dingen zien.

Plaats voor de montage van de rubber steunschijf

20

 de twee

afstandsringen

19

 op de uitgaande as

4

.

Schroef de ronde moer

22

 op de as en span deze met de pen-

sleutel.

Komstaalborstel of vlakstaalborstel



Monteer voor werkzaamheden met de komstaal- of
vlakstaalborstel altijd de handbescherming 18.

De volgorde van de montage kunt u op de pagina met afbeel-
dingen zien.

De komstaalborstel of vlakstaalborstel moet zo ver op de uit-
gaande as kunnen worden geschroefd, dat deze nauw aan-
sluit op de flens aan het einde van de schroefdraad van de uit-
gaande as. Span de komstaalborstel of vlakstaalborstel met
een steeksleutel vast.

Komsteen



Monteer voor werkzaamheden met de komsteen de
speciale beschermkap 15.

De komsteen

16

 mag slechts zo ver uit de beschermkap

15

steken als voor de bewerking strikt nodig is. Stel de be-
schermkap

15

 op deze maat in.

De volgorde van de montage kunt u op de pagina met afbeel-
dingen zien.

Schroef de spanmoer

9

 op de as en draai de spanmoer met de

gebogen pensleutel

17

 vast.

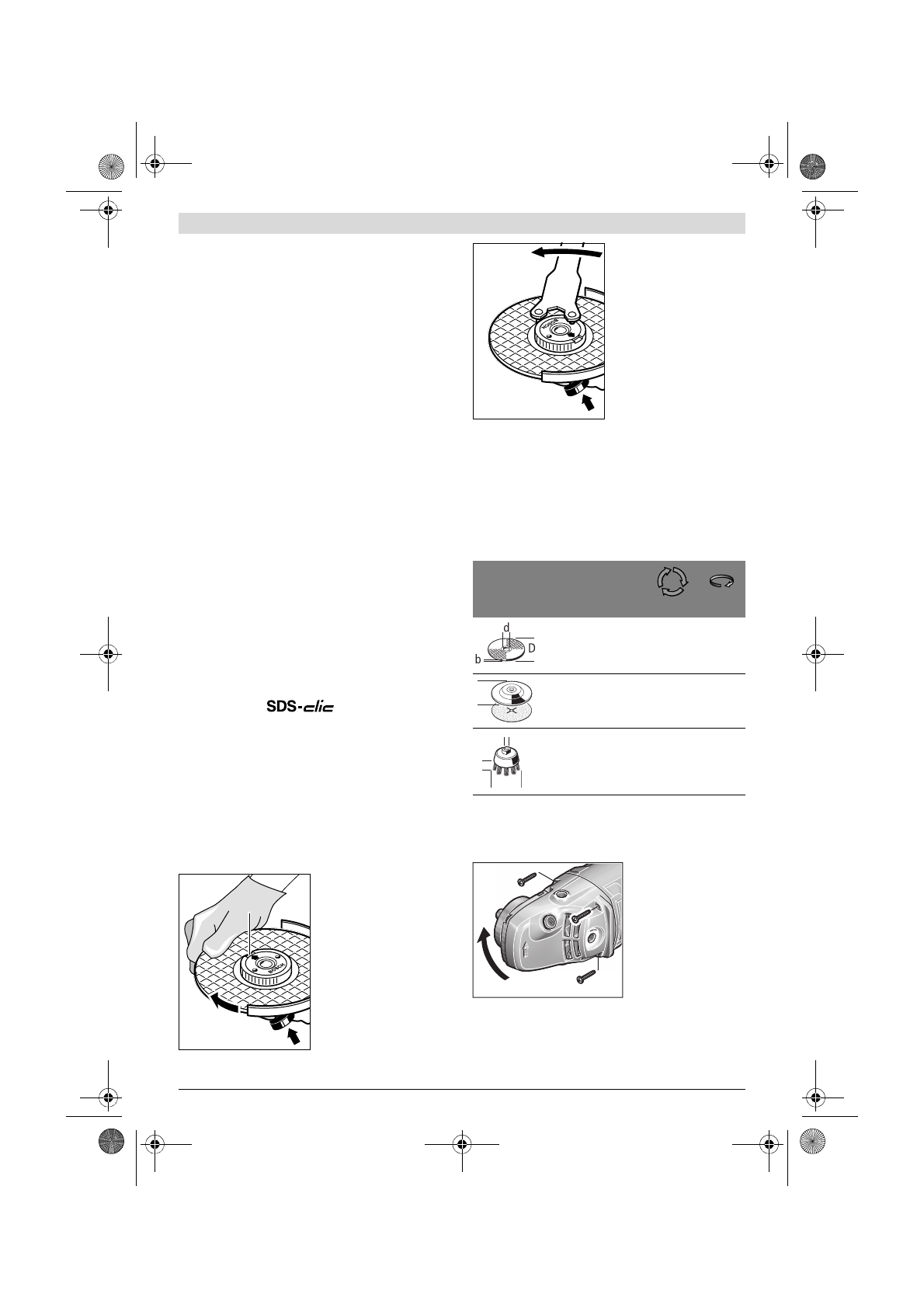

Snelspanmoer

Voor het eenvoudig wisselen van slijpgereedschappen zonder
hulpgereedschap kunt u in plaats van de spanmoer

9

 de snel-

spanmoer

11

 gebruiken.



De snelspanmoer 11 mag alleen worden gebruikt voor
slijp- of doorslijpschijven.

Gebruik alleen een onbeschadigde snelspanmoer 11 die
helemaal in orde is.
Let er bij het vastschroeven op dat de zijde met het op-
schrift van de snelspanmoer 11 niet naar de slijpschijf
wijst. De pijl moet naar de indexmarkering 27 wijzen.

Druk op de asblokkeerknop

1

om de uitgaande as vast te
zetten. Om de snelspanmoer
vast te draaien, draait u de
slijpschijf krachtig met de wij-
zers van de klok mee.

Een op de juiste manier be-
vestigde en onbeschadigde
snelspanmoer kunt u los-
draaien door de kartelring te-
gen de wijzers van de klok in
met de hand los te draaien.

Draai een vastzittende snel-
spanmoer nooit met een
tang los, maar gebruik de
pensleutel.

 Plaats de pen-

sleutel zoals op de afbeelding
getoond.

Toegestane slijpgereedschappen

U kunt alle schuurgereedschappen gebruiken die in deze ge-
bruiksaanwijzing worden genoemd.

Het toegestane toerental [min

-1

] en de omtreksnelheid [m/s]

van de gebruikte slijpgereedschappen moeten minstens even
hoog zijn als de in de volgende tabel aangegeven waarden.

Let daarom op

het toegestane toerental resp. de toegesta-

ne omtreksnelheid

 op het etiket van het slijpgereedschap.

Machinekop draaien



Trek altijd voor werkzaamheden aan het elektrische
gereedschap de stekker uit het stopcontact.

U kunt de machinekop in
stappen van 90 ° draaien.
Daardoor kunt u de
aan/uit-schakelaar voor
bijzondere werkzaamhe-
den in een gunstige
bedieningspositie bren-
gen, bijvoorbeeld voor
doorslijpwerkzaamhe-
den met de afzuigkap
met geleidingsslede

24

of voor werkzaamheden met de linkerhand.

Draai de vier schroeven helemaal naar buiten. Draai de machi-
nekop voorzichtig

en zonder deze van het machinehuis te

nemen

 in de nieuwe stand. Draai de vier schroeven weer vast.

27

max.

[mm]

[mm]

D

b

d

[min

-1

]

[m/s]

180
230

8
8

22,2
22,2

8 500
6 600

80
80

180
230

–

–

8 500
6 600

80
80

100

30

M 14

8 600

45

D

D

b

d
