 Deutsch |

11

Bosch Power Tools

1 609 92A 2C7 | (13.10.16)

Schutzhaube zum Trennen



Verwenden Sie beim Trennen mit gebundenen Schleif-
mitteln immer die Schutzhaube zum Trennen 13.



Sorgen Sie beim Trennen in Stein für eine ausreichen-
de Staubabsaugung.

Die Schutzhaube zum Trennen

13

 wird wie die Schutzhaube

zum Schleifen

5

 montiert.

Absaughaube zum Trennen mit Führungsschlitten

Die Absaughaube zum Trennen mit Führungsschlitten

24

 wird

wie die Schutzhaube zum Schleifen

5

 montiert.

Zusatzgriff



Verwenden Sie Ihr Elektrowerkzeug nur mit dem Zu-
satzgriff 3.

Schrauben Sie den Zusatzgriff

3

 abhängig von der Arbeitswei-

se rechts oder links am Getriebekopf ein.

Handschutz



Montieren Sie für Arbeiten mit dem Gummischleif-
teller 20 oder mit der Topfbürste/Scheibenbürste/
Fächerschleifscheibe immer den Handschutz 18.

Befestigen Sie den Handschutz

18

 mit dem Zusatzgriff

3

.

Schleifwerkzeuge montieren



Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den
Netzstecker aus der Steckdose.



Fassen Sie Schleif- und Trennscheiben nicht an, bevor
sie abgekühlt sind.

Die Scheiben werden beim Arbeiten

sehr heiß.

Reinigen Sie die Schleifspindel

4

 und alle zu montierenden

Teile.

Drücken Sie zum Festspannen und Lösen der Schleifwerkzeu-
ge die Spindel-Arretiertaste

1

, um die Schleifspindel festzu-

stellen.



Betätigen Sie die Spindel-Arretiertaste nur bei stillste-
hender Schleifspindel.

Das Elektrowerkzeug kann sonst

beschädigt werden.

Schleif-/Trennscheibe

Beachten Sie die Abmessungen der Schleifwerkzeuge. Der
Lochdurchmesser muss zum Aufnahmeflansch passen. Ver-
wenden Sie keine Adapter oder Reduzierstücke.

Achten Sie bei der Verwendung von Diamant-Trennscheiben
darauf, dass der Drehrichtungspfeil auf der Diamant-Trenn-
scheibe und die Drehrichtung des Elektrowerkzeuges (siehe
Drehrichtungspfeil auf dem Getriebekopf) übereinstimmen.

Die Reihenfolge der Montage ist auf der Grafikseite ersicht-
lich.

Zum Befestigen der Schleif-/Trennscheibe schrauben Sie die
Spannmutter

9

 auf und spannen diese mit dem Zweiloch-

schlüssel, siehe Abschnitt „Schnellspannmutter “.



Überprüfen Sie nach der Montage des Schleifwerkzeu-
ges vor dem Einschalten, ob das Schleifwerkzeug kor-
rekt montiert ist und sich frei drehen kann. Stellen Sie
sicher, dass das Schleifwerkzeug nicht an der Schutz-
haube oder anderen Teilen streift.

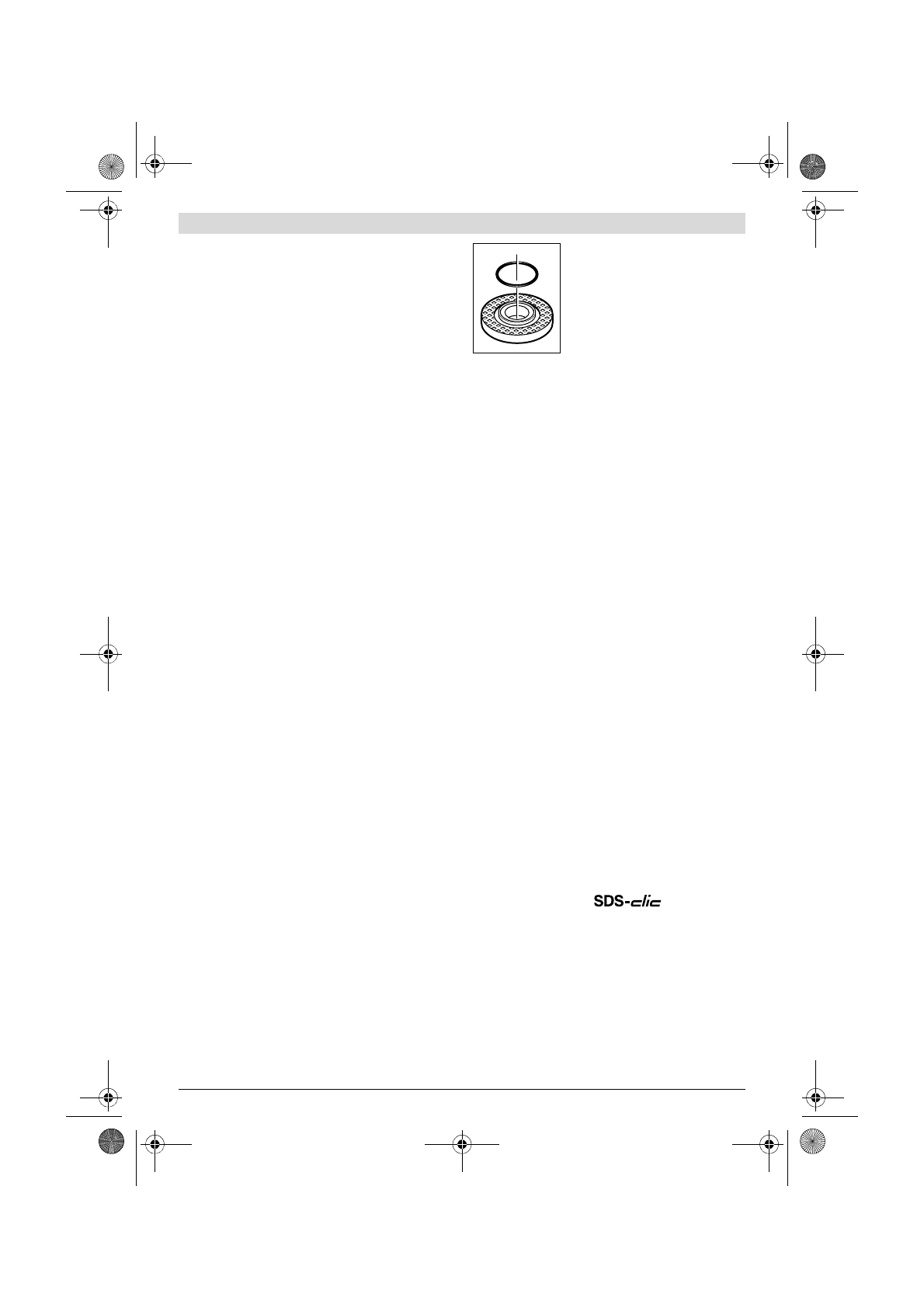

Im Aufnahmeflansch

7

 ist um den Zen-

trierbund ein Kunststoffteil (O-Ring)
eingesetzt.

Fehlt der O-Ring oder ist

er beschädigt,

 muss der Aufnahme-

flansch

7

 vor der Weiterverwendung

unbedingt ersetzt werden.

Fächerschleifscheibe



Montieren Sie für Arbeiten mit der Fächerschleif-
scheibe immer den Handschutz 18.

Gummi-Schleifteller



Montieren Sie für Arbeiten mit dem Gummischleiftel-
ler 20 immer den Handschutz 18.

Die Reihenfolge der Montage ist auf der Grafikseite ersicht-
lich.

Setzen Sie vor der Montage des Gummischleiftellers

20

 die

2 Distanzscheiben

19

 auf die Schleifspindel

4

.

Schrauben Sie die Rundmutter

22

 auf und spannen Sie diese

mit dem Zweilochschlüssel.

Topfbürste/Scheibenbürste



Montieren Sie für Arbeiten mit der Topfbürste oder
Scheibenbürste immer den Handschutz 18.

Die Reihenfolge der Montage ist auf der Grafikseite ersicht-
lich.

Die Topfbürste/Scheibenbürste muss sich so weit auf die
Schleifspindel schrauben lassen, dass sie am Schleifspindel-
flansch am Ende des Schleifspindelgewindes fest anliegt.
Spannen Sie die Topfbürste/Scheibenbürste mit einem Ga-
belschlüssel fest.

Schleiftopf



Montieren Sie für Arbeiten mit dem Schleiftopf die spe-
zielle Schutzhaube 15.

Der Schleiftopf

16

 sollte immer nur soweit aus der Schutz-

haube

15

 ragen, wie dies für den jeweiligen Bearbeitungsfall

unbedingt erforderlich ist. Stellen Sie die Schutzhaube

15

 auf

dieses Maß ein.

Die Reihenfolge der Montage ist auf der Grafikseite ersicht-
lich.

Schrauben Sie die Spannmutter

9

 auf und ziehen Sie diese

mit dem gekröpften Zweilochschlüssel

17

 fest.

Schnellspannmutter

Zum einfachen Schleifwerkzeugwechsel ohne die Verwen-
dung weiterer Werkzeuge können Sie anstatt der Spannmut-
ter

9

 die Schnellspannmutter

11

 verwenden.



Die Schnellspannmutter 11 darf nur für Schleif- oder
Trennscheiben verwendet werden.

Verwenden Sie nur eine einwandfreie, unbeschädigte
Schnellspannmutter 11.
Achten Sie beim Aufschrauben darauf, dass die beschrif-
tete Seite der Schnellspannmutter 11 nicht zur Schleif-
scheibe zeigt; der Pfeil muss auf die Indexmarke 27 zei-
gen.
