Til en nøyaktig vurdering av vibrasjonsbelastningen skal det
også tas hensyn til de tidene maskinen er slått av eller går,
men ikke virkelig brukes. Dette kan tydelig redusere vibra-
sjonsbelastningen over hele arbeidstidsrommet.
Bestem ekstra sikkerhetstiltak til beskyttelse av brukeren mot
vibrasjonenes virkning, som for eksempel: Vedlikehold av
elektroverktøy og innsatsverktøy, holde hendene varme, or-
ganisere arbeidsforløpene.

Montering

Montering av beskyttelsesinnretninger



Før alle arbeider på elektroverktøyet utføres må støp-
selet trekkes ut av stikkontakten.

Merk:

Etter brudd på slipeskiven i løpet av driften eler skader

på festeinnretningene på vernedekselet/på elektroverktøyet
må elektroverktøyet straks sendes inn til kundeservice,
adresser se avsnittet «Kundeservice og rådgivning ved bruk».

Vernedeksel til sliping

Sett vernedekselet

5

 på spindelhalsen. Tilpass vernedekse-

lets

5

 posisjon til det arbeidet påkrever og lås vernedekselet

5

 med låseskruen

6

.



Innstill vernedekselet 5 slik at gnistene ikke fyker mot
brukeren.

Vernedeksel til kapping



Ved kapping med bakelitt-bundede slipemidler må du
alltid bruke vernedekselet 13.



Ved kapping i stein må du sørge for en tilstrekkelig
støvavsuging.

Vernedekselet til kapping

13

 monteres på samme måte som

vernedekselet til sliping

5

.

Avsugdeksel til kapping med føringssleide

Avsugdekselet til kapping med føringssleide

24

 monteres på

samme måte som vernedekselet til sliping

5

.

Ekstrahåndtak



Bruk elektroverktøyet kun med ekstrahåndtaket 3.

Skru ekstrahåndtaket

3

 inn på høyre eller venstre side av gir-

hodet avhengig av typen bruk.

Håndbeskyttelse



Til arbeid med gummislipetallerkenen 20 eller kopp-
børsten/skivebørsten/lamellskiven må du alltid mon-
tere håndbeskyttelsen 18.

Fest håndbeskyttelsen

18

 med ekstrahåndtaket

3

.

Montering av slipeverktøy



Før alle arbeider på elektroverktøyet utføres må støp-
selet trekkes ut av stikkontakten.



Ikke ta på slipe- og kappeskivene før de er avkjølt.

Ski-

vene blir svært varme i løpet av arbeidet.

Rengjør slipespindelen

4

 og alle delene som skal monteres.

Til festing og løsning av slipeverktøy må spindellåsetasten

1

låses rundt slipespindelen.



Trykk på spindellåsetasten kun når slipespindelen står
stille.

Elektroverktøyet kan ellers ta skade.

Slipe-/kappeskive

Ta hensyn til slipeverktøyenes dimensjoner. Hullets diameter
må passe til festeflensen. Ikke bruk adaptere eller reduksjons-
stykker.

Ved bruk av diamant-kappeskiver må du passe på at dreieret-
ningspilen på diamant-kappeskiven og elektroverktøyets
dreieretning (se dreieretningspilen på girhodet) stemmer
overens.

Rekkefølgen til monteringen er angitt på bildesiden.

Til festing av slipe-/kappeskiven skrur du på spennmutteren

9

og spenner denne med hakenøkkelen, se avsnitt «Hurtiglås ».



Etter montering av slipeverktøyet og før innkoblingen
må du sjekke om slipeverktøyet er korrekt montert og
kan dreies fritt. Pass på at slipeverktøyet ikke kommer
borti vernedekselet eller andre deler.

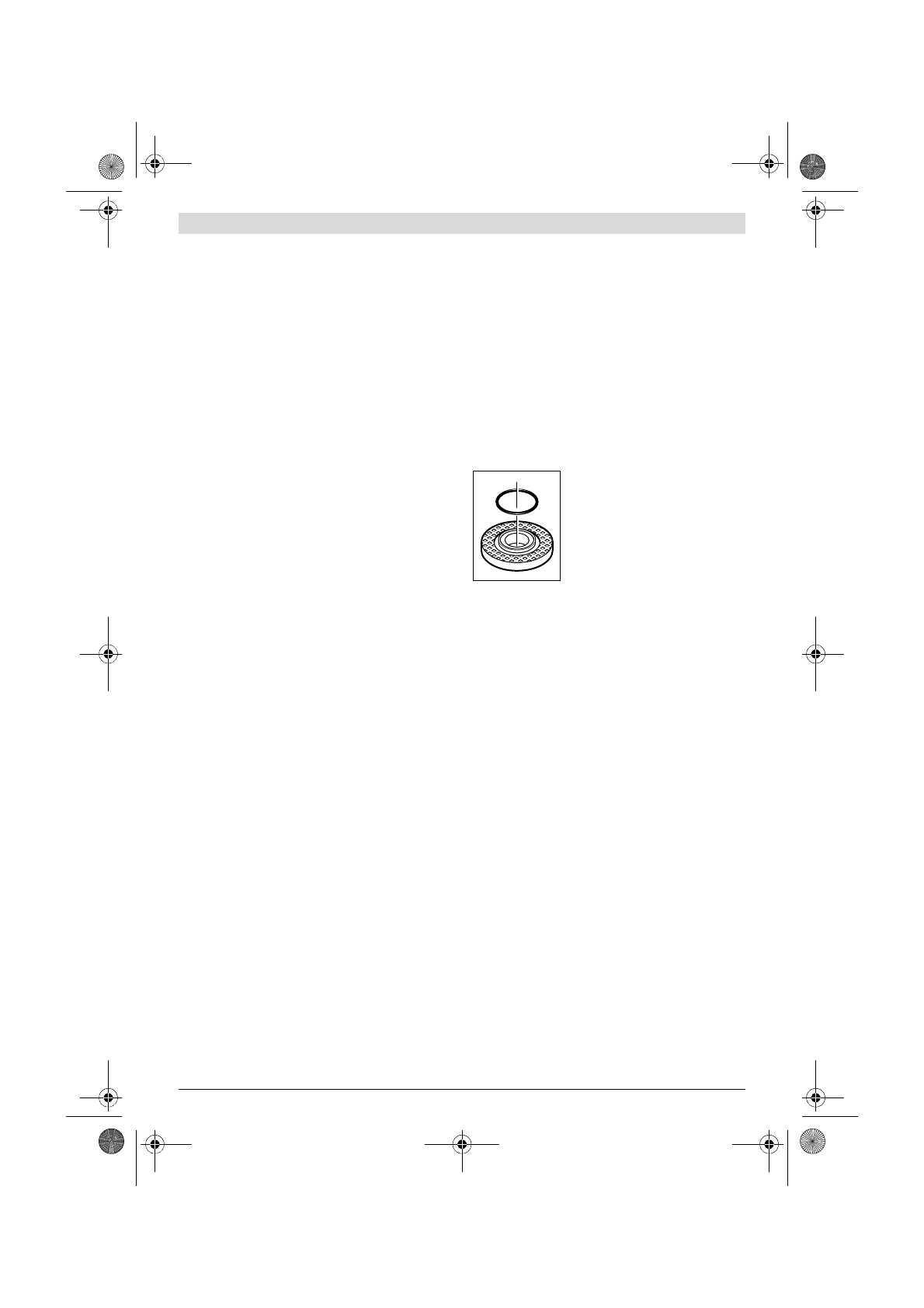

I tangen

7

 er det satt inn en kunststoff-

del (O-ring) rundt sentreringskanten.

Hvis O-ringen mangler eller er ska-
det,

 må tangen

7

 absolutt skiftes ut før

videre bruk.

Lamellslipeskive



Monter alltid håndbeskyttelsen 18 til arbeid med la-
mellslipeskiven.

Gummi-slipetallerken



Til arbeid med gummislipetallerkenen 20 må du alltid
montere håndbeskyttelsen 18.

Rekkefølgen til monteringen er angitt på bildesiden.

Før montering av gummislipetallerkenen

20

 setter du de 2

distanseskivene

19

 på slipespindelen

4

.

Skru rundmutteren

22

 på og spenn denne med hakenøkke-

len.

Koppbørste/skivebørste



Monter alltid håndbeskyttelsen 18 til arbeid med kopp-
børsten eller skivebørsten.

Rekkefølgen til monteringen er angitt på bildesiden.

Koppbørsten/skivebørsten må kunne skrus så langt inn på sli-
pespindelen at slipespindelflensen ligger godt mot enden på
slipespindelgjengen. Spenn koppbørsten/skivebørsten fast
med en fastnøkkel.

Slipekopp



Til arbeid med slipekoppen monterer du det spesielle
vernedekselet 15.

Slipekoppen

16

 skal alltid kun peke så langt som nødvendig ut

av vernedekselet

15

 for den aktuelle bearbeidelsessituasjo-

nen. Innstill vernedekselet

15

 på dette målet.

Rekkefølgen til monteringen er angitt på bildesiden.

Skru spennmutteren

9

 på og trekk denne fast med den vinkle-

de låsenøkkelen

17

.
