150

 | Magyar

1 609 92A 2C7 | (13.10.16)

Bosch Power Tools

Tisztítsa meg a

4

 csiszolóorsót és valamennyi felszerelésre

kerülő alkatrészt.

A csiszolószerszámok rögzítéséhez és kilazításához nyomja
meg az

1

 tengelyrögzítőgombot, hogy ezzel reteszelje a csi-

szolótengelyt.



A tengelyrögzítőgombot csak teljesen nyugalmi álla-
potban lévő csiszolótengely esetén szabad megnyom-
ni!

Ellenkező esetben az elektromos kéziszerszám meg-

rongálódhat.

Csiszoló-/darabolótárcsa

Ügyeljen a csiszolószerszámok méretére. A lyuk átmérőjének
meg kell felelnie a szorítókarima méreteinek. Redukáló ido-
mot, vagy adaptert nem szabad használni.

A gyémántbetétes darabolótárcsák alkalmazásakor ügyeljen
arra, hogy a forgásirányt jelző nyíl a gyémántbetétes darabo-
lótárcsán megegyezzen az elektromos kéziszerszám forgási-
rányával (lásd a forgásirányt jelző nyilat a hajtóműfejen).

A szerelési sorrend az ábrákat tartalmazó oldalon látható.

A csiszoló/daraboló tárcsa rögzítéséhez csavarja fel, majd a
körmöskulccsal húzza meg szorosra a

9

 befogó anyát, lásd az

„Gyorsbefogó anya ” c. szakaszt.



A csiszolószerszámok felszerelése után a készülék be-
kapcsolása előtt győződjön meg arról, hogy a csiszoló-
szerszám helyesen van felszerelve és szabadon forog.
Gondoskodjon arról, hogy a csiszolószerszám ne érjen
hozzá a védőbúrához vagy más alkatrészekhez.

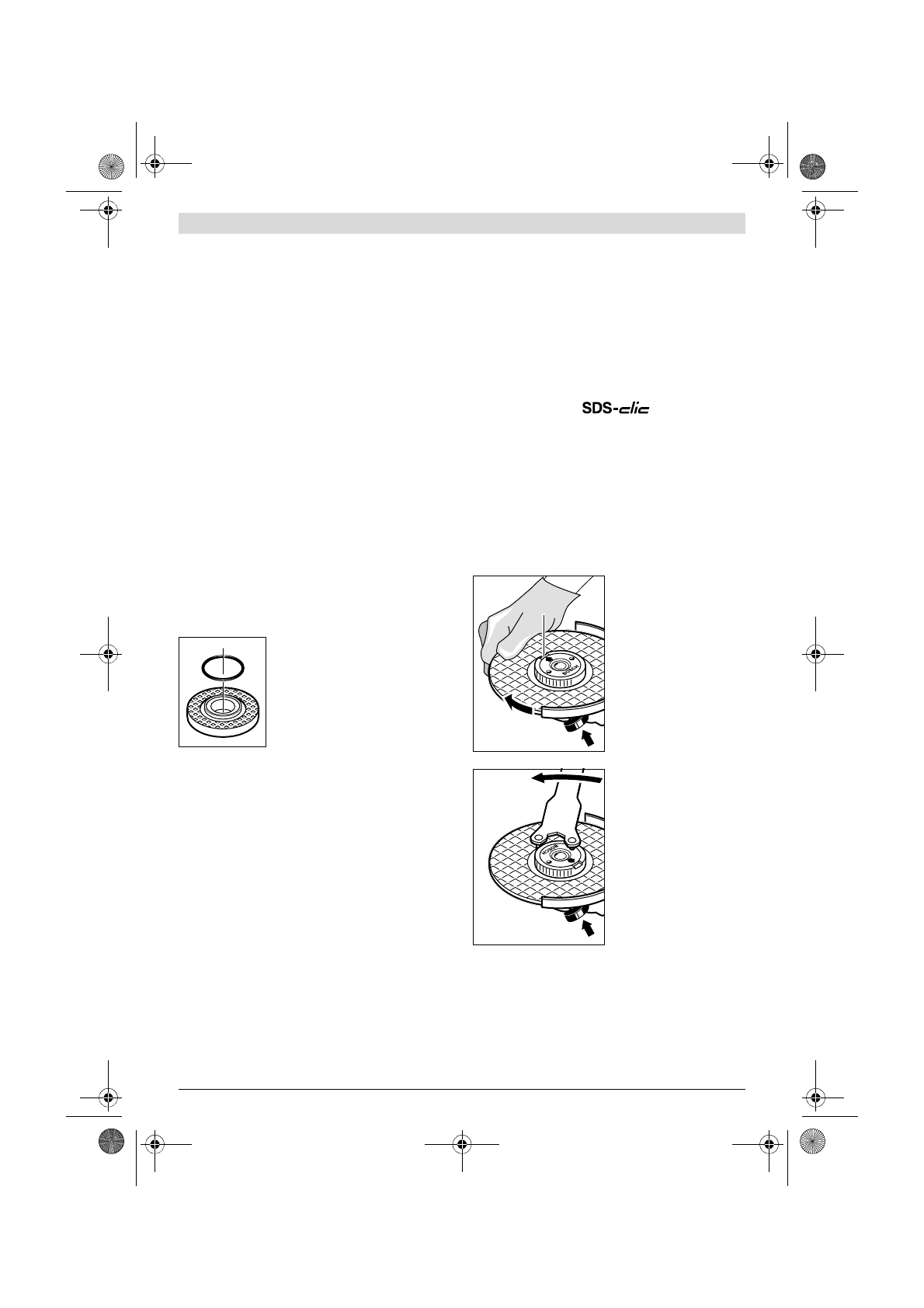

A

7

 szorítókarimába a központozó pe-

rem körül egy műanyag alkatrész
(O-gyűrű) található.

Ha az O-gyűrű hi-

ányzik, vagy megrongálódott,

 akkor a

7

 szorítókarimát a további használat

előtt okvetlenól ki kell cserélni.

Legyezőlapos tárcsa



A legyezőlapos tárcsával végzett munkákhoz mindig
fel kell szerelni a 18 kézvédőt.

Gumi csiszolótányér



A 20 gumi csiszolótányérrel végzett munkákhoz min-
dig fel kell szerelni a 18 kézvédőt.

A szerelési sorrend az ábrákat tartalmazó oldalon látható.

A

20

 gumi csiszolótányér felszerelése előtt tegye fel a 2 darab

19

 távtartó tárcsát a

4

 csiszolóorsóra.

Csavarozza fel a helyére és a kétkörmös kulccsal feszesen
húzza meg a

22

 hengeres anyát.

Csészealakú kefe/kefés tárcsa



A csészelakú kefével/vagy a kefés tárcsával végzett
munkákhoz mindig fel kell szerelni a 18 kézvédőt.

A szerelési sorrend az ábrákat tartalmazó oldalon látható.

A csészealakú kefét/kefés tárcsát annyira fel kell tudni csava-
rozni a csiszolótengelyre, hogy az szorosan felfeküdjön a csi-
szolótengely menetének végénél a csiszolótengely karimájá-
ra. Húzza meg szorosra egy villáskulccsal a csészealakú
kefét/kefés tárcsát.

Csiszoló fazékkorong



A csiszoló fazékkoronggal végzett munkákhoz szerelje
fel a speciális 15 védőbúrát.

A

16

 csiszoló fazékkorongnak csak annyira kell kiállnia a

15

védőbúrából, amennyire az adott megmunkálási feladathoz
ez elengedhetetlenül szükséges. Állítsa be erre a méretre a

15

védőbúrát.

A szerelési sorrend az ábrákat tartalmazó oldalon látható.

Csavarja fel a

9

 rögzítőanyát és húzza meg szorosra a

17

 kör-

möskulccsal.

Gyorsbefogó anya

A csiszoló szerszámok gyors cseréjéhez további szerszámok
alkalmazása nélkül a

9

 befogó anya helyett a

11

 gyorsbefogó

anyát is lehet használni.



A 11 gyorsbefogó anyát csak nagyoló és hasítókoron-
gokhoz szabad használni.

Csak hibátlan, kifogástalan 11 gyorsbefogó anyát hasz-
náljon.
A felcsavaráskor ügyeljen arra, hogy a 11 gyorsbefogó-
anyának a felirattal ellátott oldala ne a csiszolótárcsa felé
mutasson; a nyílnak a 27 indexjelre kell mutatnia.

A csiszolótengely rögzítésé-
hez nyomja meg az

1

 tengely-

rögzítőgombot. A gyorsbefo-
gó anya megszorításához
forgassa el a csiszolótárcsát
erőteljesen az óramutató já-
rásával megegyező irányban.

Egy előírásszerűen rögzített
hibátlan gyorsbefogó anyát a
recézett gyűrűnek az óramu-
tató járásával ellentétes
irányba való elforgatásával
kézzel ki lehet lazítani.

Ha egy gyorsbefogóanya
beékelődött, és nem lehet
kicsavarni, erre a célra so-
hase használjon fogót, ha-
nem csak kizárólag körmös-
kulcsot.

 A körmöskulcsot az

ábrán látható módon kell
használni.

Megengedett csiszolószerszámok

A készüléken az ezen Kezelési Utasításban megadott vala-
mennyi csiszolószerszám alkalmazható.

Az alkalmazásra kerülő csiszolószerszámok megengedett for-
dulatszámának [perc

-1

], illetve megengedett kerületi sebes-

ségének [m/s] legalábbis el kell érnie az alábbi táblázatban
megadott értékeket.

27
