 Português |

47

Bosch Power Tools

1 609 92A 2C7 | (13.10.16)

Capa de proteção para cortar



Ao cortar com rebolos ligados deve ser sempre utiliza-
da uma capa de proteção para cortar 13.



Ao cortar pedras deve ser sempre assegurada uma as-
piração de pó suficiente.

A capa de proteção para cortar

13

 é montada como a capa de

proteção para lixar

5

.

Capa de aspiração para cortar com carril de guia

A capa de aspiração para cortar com carril de guia

24

 é mon-

tada como a capa de proteção para lixar

5

.

Punho adicional



Só utilizar a sua ferramenta elétrica com o punho adi-
cional 3.

Atarraxar o punho adicional

3

 de acordo com o tipo de traba-

lho, do lado direito ou do lado esquerdo do cabeçote de en-
grenagens.

Proteção para as mãos



Ao trabalhar com o prato abrasivo de borracha 20 ou
com a escova tipo tacho/escova plana/disco abrasivo
em forma de leque deverá sempre montar a protecção
para as mãos 18.

Fixar a proteção para as mãos

18

 com o punho adicional

3

.

Montar ferramentas abrasivas



Antes de todos trabalhos na ferramenta elétrica deverá
puxar a ficha de rede da tomada.



Não tocar em rebolos e discos de corte antes de esfria-
rem.

Os discos se tornam bem quentes durante o trabalho.

Limpar o veio de retificação

4

 e todas as peças a serem mon-

tadas.

Premir a tecla de bloqueio do veio

1

 para prender e soltar as

ferramentas abrasivas e para imobilizar o veio de retificação.



Só acionar a tecla de bloqueio do veio com o veio de re-
tificação parado.

Caso contrário é possível que a ferra-

menta elétrica seja danificada.

Disco abrasivo/de corte

Observe as dimensões das ferramentas abrasivas. O diâme-
tro do furo deve ser do tamanho certo para o flange de admis-
são. Não utilizar adaptadores nem redutores.

Ao utilizar discos de corte diamantados deverá assegurar-se
de que a seta do sentido de rotação sobre o disco de corte dia-
mantado coincida com o sentido de rotação da ferramenta
elétrica (veja seta do sentido de rotação sobre o cabeçote de
engrenagens).

A sequência de montagem está apresentada na página de es-
quemas.

Para fixar o disco abrasivo/disco de corte deverá atarraxar a
porca de aperto

9

 e apertá-la com a chave de dois furos, veja

secção "Porca de aperto rápido ”.



Após montar a ferramenta abrasiva deverá controlar,
antes de ligar a ferramenta elétrica, se a ferramenta
abrasiva está montada corretamente e se pode ser mo-
vimentada livremente. Assegure-se de que a ferramen-
ta abrasiva não entre em contacto com outras peças.

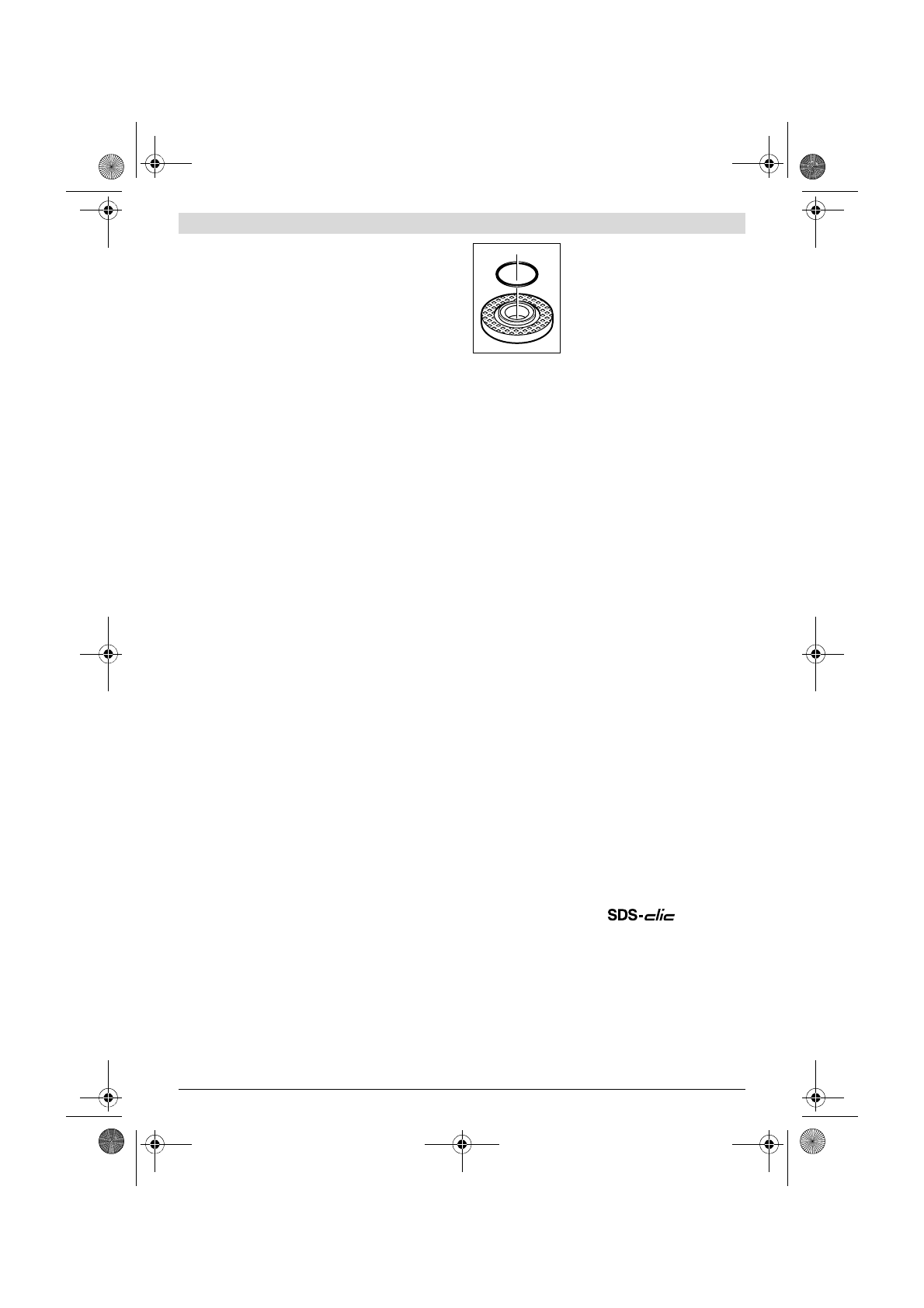

No flange de fixação

7

 encontra-se uma

gola de centragem (anel circular).

Se o

anel circular estiver faltando ou se
estiver danificado,

 terá que substituir

sem falta o flange de fixação

7

 ante de

continuar a usar o aparelho.

Disco abrasivo em forma de leque



Para trabalhar com o disco abrasivo em forma de le-
ques deverá sempre usar a proteção para as mãos 18.

Prato abrasivo de borracha



Para trabalhar com o prato abrasivo de borracha 20 de-
verá sempre montar a proteção para as mãos 18.

A sequência de montagem está apresentada na página de es-
quemas.

Antes de montar o prato abrasivo de borracha

20

 deverá co-

locar 2 discos de distância

19

 sobre o veio de retificação

4

.

Atarraxar a porca redonda

22

 e apertá-la com a chave de dois

furos.

Escova tipo tacho/escova plana



Para trabalhar com o disco abrasivo em forma de tacho
ou com a escova plana deverá sempre usar a proteção
para as mãos 18.

A sequência de montagem está apresentada na página de es-
quemas.

Deverá ser possível atarraxar a escova tipo tacho/escova pla-
na no veio de retificação, até que fiquem firmemente encosta-
das no flange do veio de retificação no fim da rosca do veio de
retificação. Apertar a escova tipo tacho/escova plana com a
chave de forqueta.

Mós tipo tacho



Para trabalhos com o rebolo em forma de tacho deverá
montar a capa de proteção especial 15.

O rebolo em forma de tacho

16

 só deveria sobressair da capa

de proteção

15

, como é imprescindivelmente necessário pa-

ra a respetiva tarefa. Ajustar a capa de proteção

15

 nesta me-

dida.

A sequência de montagem está apresentada na página de es-
quemas.

Atarraxar a porca de aperto

9

 e apertá-la com a chave de dois

pinos acotovelada

17

.

Porca de aperto rápido

Para substituir facilmente as ferramentas abrasivas sem ter
que utilizar outras ferramentas, poderá utilizar, em vez da
porca de aperto

9

, a porca de aperto rápido

11

.



A porca de aperto rápido 11 só deve ser utilizada para
discos abrasivos ou para discos de corte.

Só utilizar uma porca de aperto 11 que esteja em perfeito
estado e sem danos.
Ao atarraxar, observe que o lado da porca de aperto rápi-
do com a legenda 11 não mostre para o disco abrasivo; a
seta deve mostrar para a marca de índice 27.
