89

B560 Pro4

Español

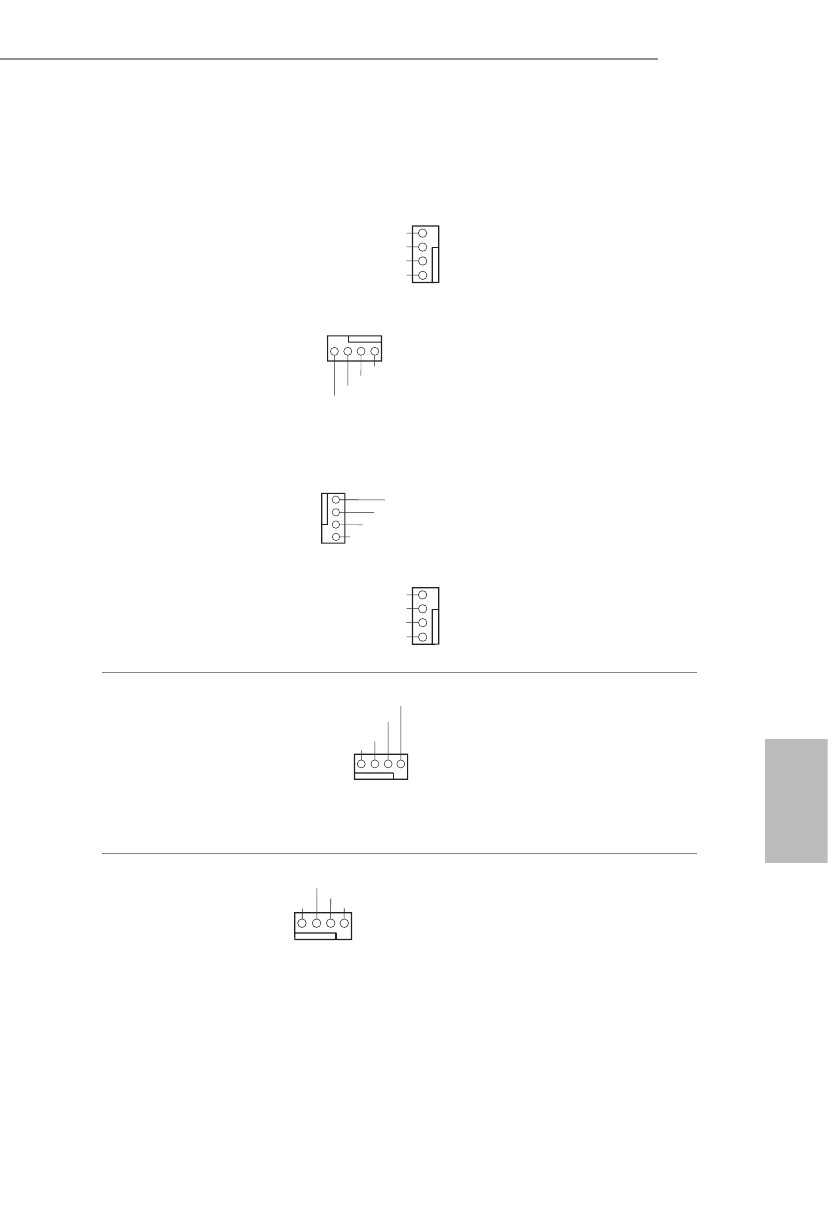

Conectores para el
ventilador de la bomba de
agua/chasis
(CHA_FAN1/WP de
4 contactos)
(consulte la pág. 1, nº 32)

(CHA_FAN2/WP de
4 contactos)
(consulte la pág. 1, nº 26)
(CHA_FAN3/WP de
4 contactos)
(consulte la pág. 1, nº 27)

(CHA_FAN4/WP de
4 contactos)
(consulte la pág. 1, nº 17)

(CHA_FAN5/WP de
4 contactos)
(consulte la pág. 1, nº 8)

FAN_SPEED

FAN_SPEED_CONTROL

FAN_VOLTAGE

GND

1

2

3

4

FAN_SPEED

FAN_SPEED_CONTROL

FAN_VOLTAGE

GND

4     3     2    1

FAN_SPEED

FAN_SPEED_CONTROL

FAN_VOLTAGE

GND

4

3

2

1

FAN_SPEED

FAN_SPEED_CONTROL

FAN_VOLTAGE

GND

1

2

3

4

Esta placa base proporciona cinco
conectores para el ventilador del
chasis para refrigeración por agua
de 4 contactos. Si tiene pensando
conectar un ventilador de
disipador por agua del chasis de
3 contactos, conéctelo al contacto
1-3.

Conector para ventilador
de la CPU
(CPU_FAN1 de 4-pines)
(consulte la pág. 1, nº 4)

GND

+12V

CPU_FAN_SPEED

FAN_SPEED_CONTROL

1 2 3 4

Esta placa base contiene un
conector de ventilador (ventilador
silencioso) de CPU de 4 contactos.
Si tiene pensando conectar un
ventilador de CPU de 3 contactos,
conéctelo al contacto 1-3.

Conector para el
ventilador de la bomba de
agua/CPU
(CPU_FAN2/WP de 4
contactos)
(consulte la pág. 1, nº 5)

GND

FAN_VOLTAGE

CPU_FAN_SPEED

FAN_SPEED_CONTROL

1    2    3    4

Esta placa base proporciona un
conector de ventilador de CPU de
refrigeración por agua de
4 contactos. Si tiene pensando
conectar un ventilador de
disipador por agua de CPU de
3 contactos, conéctelo al contacto
1-3.
