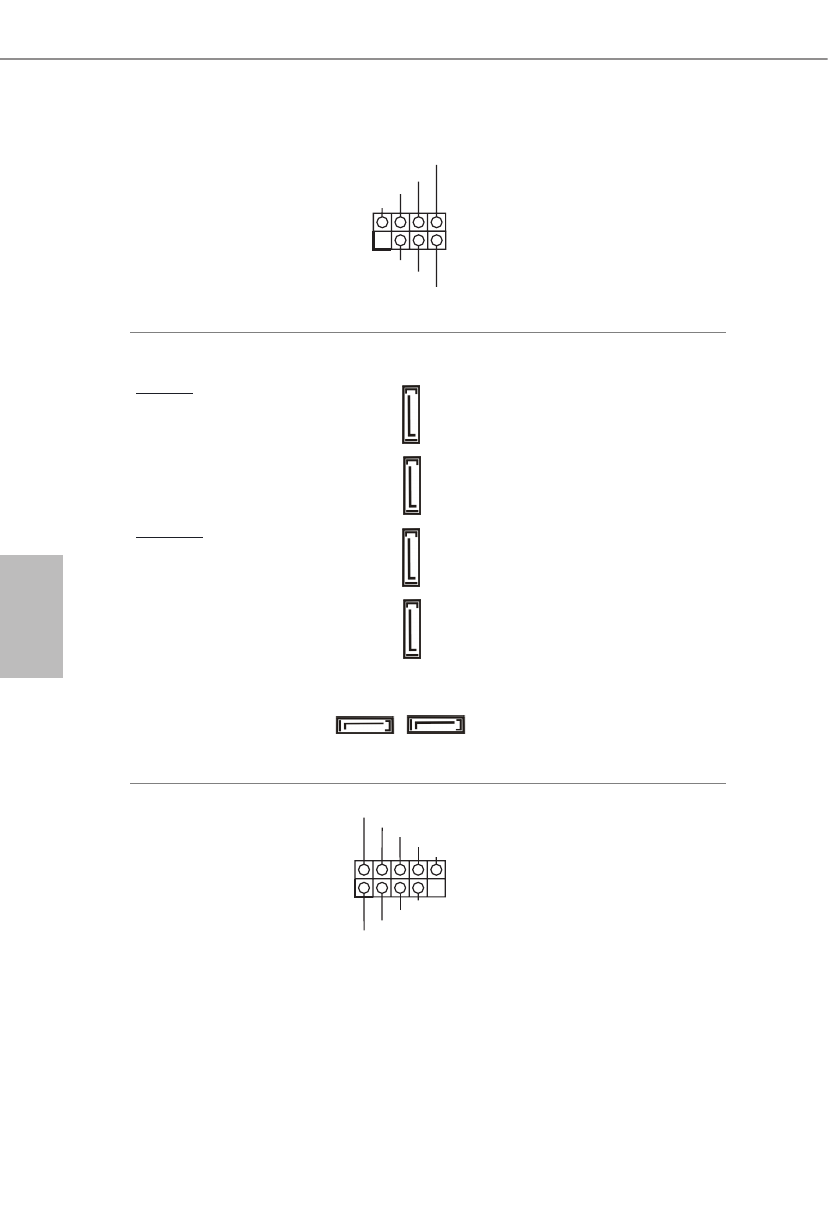

126

Polsk

i

Polsk
i

Złącze główkowe
naruszenia obudowy i
głośnika
(7-pinowe SPK_CI1)
(sprawdź s.1, Nr 25)

1

+5V

DUMMY

SIGNAL

GND

DUMMY

SPEAKER

DUMMY

Podłącz to tego złącza
główkowego naruszenie obudowy
i głośnik obudowy.

Złącza Serial ATA3
Pionowy:
(SATA3_0:
sprawdź s.1, Nr 21)
(SATA3_1:
sprawdź s.1, Nr 20)

Kąt prosty:
(SATA3_2:
sprawdź s.1, Nr 13)
(SATA3_3:
sprawdź s.1, Nr 14)
(SATA3_4:
sprawdź s.1, Nr 15)
(SATA3_5:
sprawdź s.1, Nr 16)

Te sześć złączy SATA3 obsługuje
kable danych SATA dla
zewnętrznych urządzeń pamięci
z szybkością transferu danych do
6,0 Gb/s.

* Jeśli gniazdo M2_3 jest zajęte
przez urządzenie M.2 typu SATA,
SATA3_1 zostanie wyłączone.

Złącza główkowe USB 2.0
(9-pinowe USB3_4)
(sprawdź s.1, Nr 24)

DUMMY

GND

GND

P+

P-

USB_PWR

P+

P-

USB_PWR

1

Na tej płycie głównej znajduje się
jedno złącze główkowe USB 2.0.
Złącze główkowe USB 2.0 może
obsługiwać dwa porty.

SATA3_1

SATA3_0

SA

TA3_4

SA

TA3_5

SA

TA3_2

SA

TA3_3
