background image

74

Italiano

Italiano

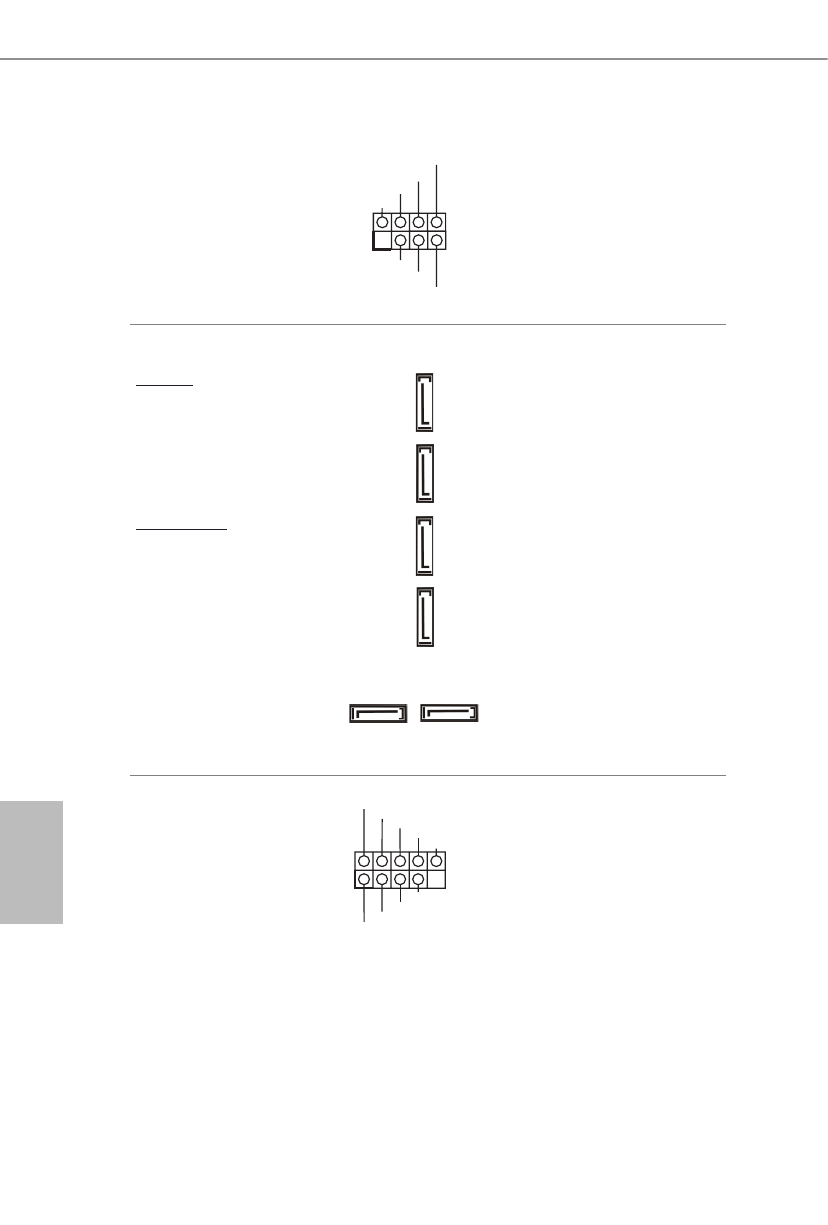

Collegamento altoparlante
e intrusione telaio
(SPK_CI1 a 7 pin)
(vedere pag. 1, n. 25)

1

+5V

DUMMY

SIGNAL

GND

DUMMY

SPEAKER

DUMMY

Collegare l’intrusione telaio e
l’altoparlante a questo
collegamento.

Connettori Serial ATA3
Verticale:
(SATA3_0:
vedere pag. 1, n. 21)
(SATA3_1:
vedere pag. 1, n. 20)

Angolo destro:
(SATA3_2:
vedere pag.1, n. 13)
(SATA3_3:
vedere pag.1, n. 14)
(SATA3_4:
vedere pag.1, n. 15)
(SATA3_5:
vedere pag.1, n. 16)

Questi sei connettori SATA3
supportano cavi dati SATA per
dispositivi di archiviazione
interna, con una velocità di
trasferimento dati fino a 6,0 Gb/s.

* Se M2_3 è occupato da un
dispositivo M.2 di tipo SATA,
SATA3_1 sarà disabilitato.

Connettore USB 2.0
(USB3_4 a 9 pin)
(vedere pag. 1, n. 24)

DUMMY

GND

GND

P+

P-

USB_PWR

P+

P-

USB_PWR

1

Su questa scheda madre c’è un
connettore USB 2.0. Questo
connettore USB 2.0 può
supportare due porte.

SATA3_1

SATA3_0

SA

TA3_4

SA

TA3_5

SA

TA3_2

SA

TA3_3
