77

B560 Pro4

Italiano

Italiano

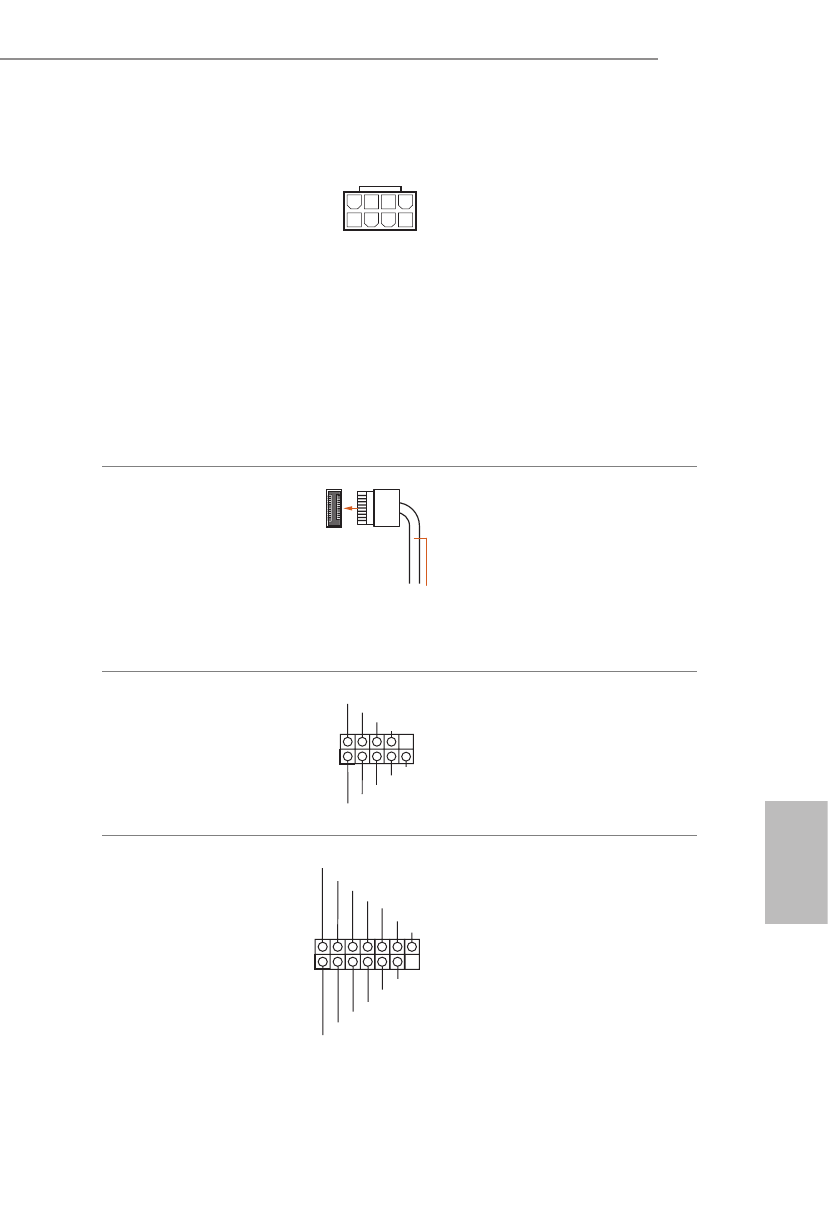

Connettore di
alimentazione ATX da 12 V
(ATX12V1 a 8 pin)
(vedere pag. 1, n. 1)

4                            1

8                            5

Questa scheda madre è dotata di
un connettore di alimentazione
ATX da 12 V a 8 pin. Per
utilizzare un'alimentazione ATX
a 4 pin, collegarla lungo il pin 1 e
il pin 5.

*Attenzione: Assicurarsi che il
cavo di alimentazione collegato
sia per la CPU e non la scheda
grafica. Non inserire il cavo di
alimentazione PCIe in questo
connettore.

Connettore USB 3.2 Gen1
tipo C pannello anteriore
(USB31_TC_1 a 20 pin)
(vedere pag. 1, n. 10)

USB Type-C Cable

È presente un connettore USB 3.2
Gen1 tipo C pannello anteriore
su questa scheda madre. Questo
connettore viene utilizzato per il
collegamento di un modulo USB
3.2 Gen1 per porte USB 3.2 Gen1
supplementari.

Header porta seriale
(COM1 a 9 pin)
(vedere pag. 1, n. 30)

C C T S # 1

R R T S # 1

D D S R # 1

D D T R # 1

R R X D 1

G N D

T T X D 1

D D C D # 1

1

R R I # 1

Questo header COM1 supporta
un modulo di porta seriale.

Connettore SPI TPM
(SPI_TPM_J1 a 13 pin)
(vedere pag. 1, n. 19)

1

SPI_DQ3

+3.3V

SPI_DQ2

SPI_CS0

TPM_Present

CLK

SPI_MISO

SPI_MOSI

GND

SPI_TPM_CS#

RST#

RSMRST#

TPM_PIRQ

Questo connettore supporta il
sistema SPI Trusted Platform
Module (TPM), che può
archiviare in modo sicuro chiavi,
certificati digitali, password e
dati. Un sistema TPM permette
anche di potenziare la sicurezza
della rete, di proteggere identità
digitali e di garantire l'integrità
della piattaforma.
