100
Ру
сский

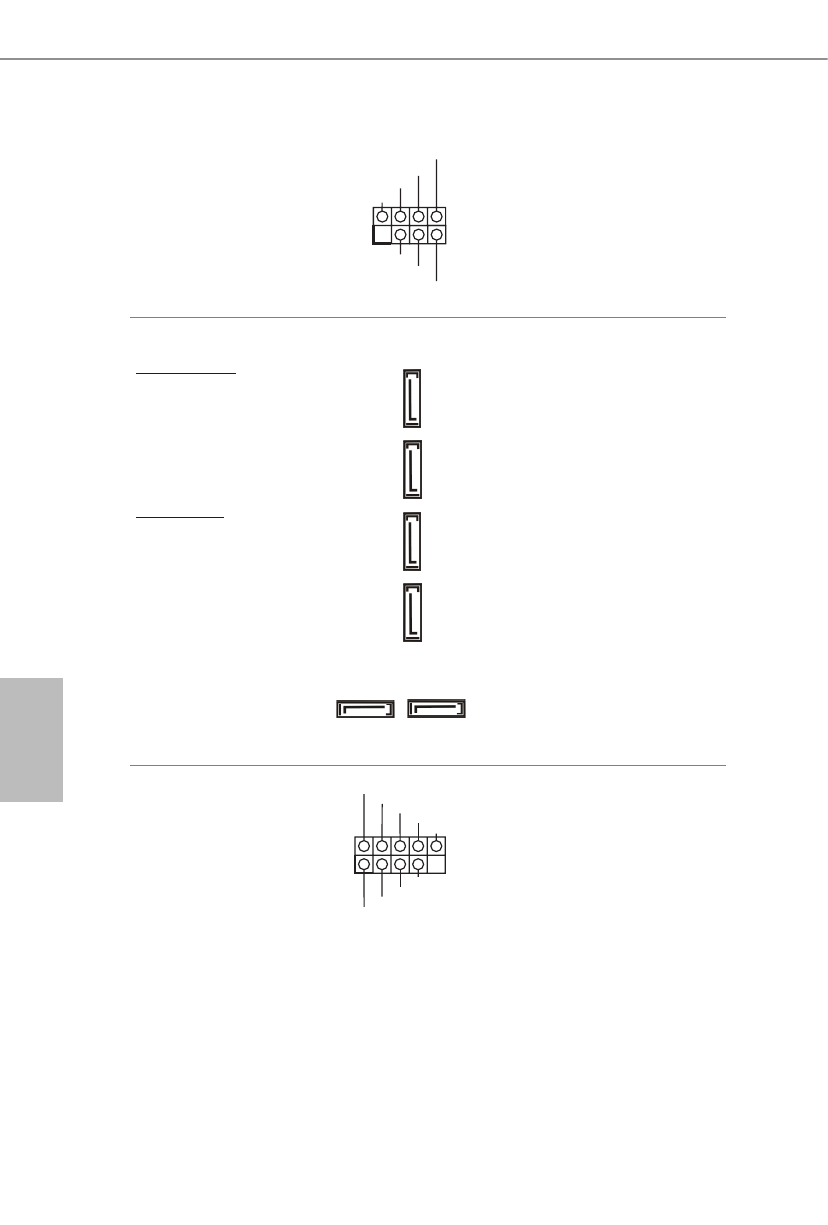

Колодка с разъемами
датчика вскрытия
корпуса и динамика
(7-контактный, SPK_CI1)
(см. стр. 1, № 25)
1
+5V
DUMMY
SIGNAL
GND
DUMMY
SPEAKER
DUMMY
Предназначена для
подключения датчика
вскрытия корпуса и корпусного
динамика.
Разъемы Serial ATA3
Вертикальный:
(SATA3_0:
см. стр. 1, № 21)
(SATA3_1:
см. стр. 1, № 20)
Правый угол:
(SATA3_2:
см. стр.1, № 13)
(SATA3_3:
см. стр.1, № 14)
(SATA3_4:
см. стр.1, № 15)
(SATA3_5:
см. стр.1, № 16)
Эти шесть разъемов SATA3
предназначены для
подключения кабелей SATA
внутренних запоминающих
устройств для передачи данных
со скоростью до 6,0 Гб/с.
* Если слот M2_3 занят
устройством М.2 типа SATA,
интерфейс SATA3_1 будет
отключен.
Колодка USB 2.0
(9-контактная, USB3_4)
(см. стр. 1, № 24)
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
На системной плате имеется
одна колодка USB 2.0. Эта
колодка USB 2.0 может
поддерживать два порта.
SATA3_1
SATA3_0
SA
TA3_4
SA
TA3_5
SA
TA3_2
SA
TA3_3
