3

English

B560 Pro4

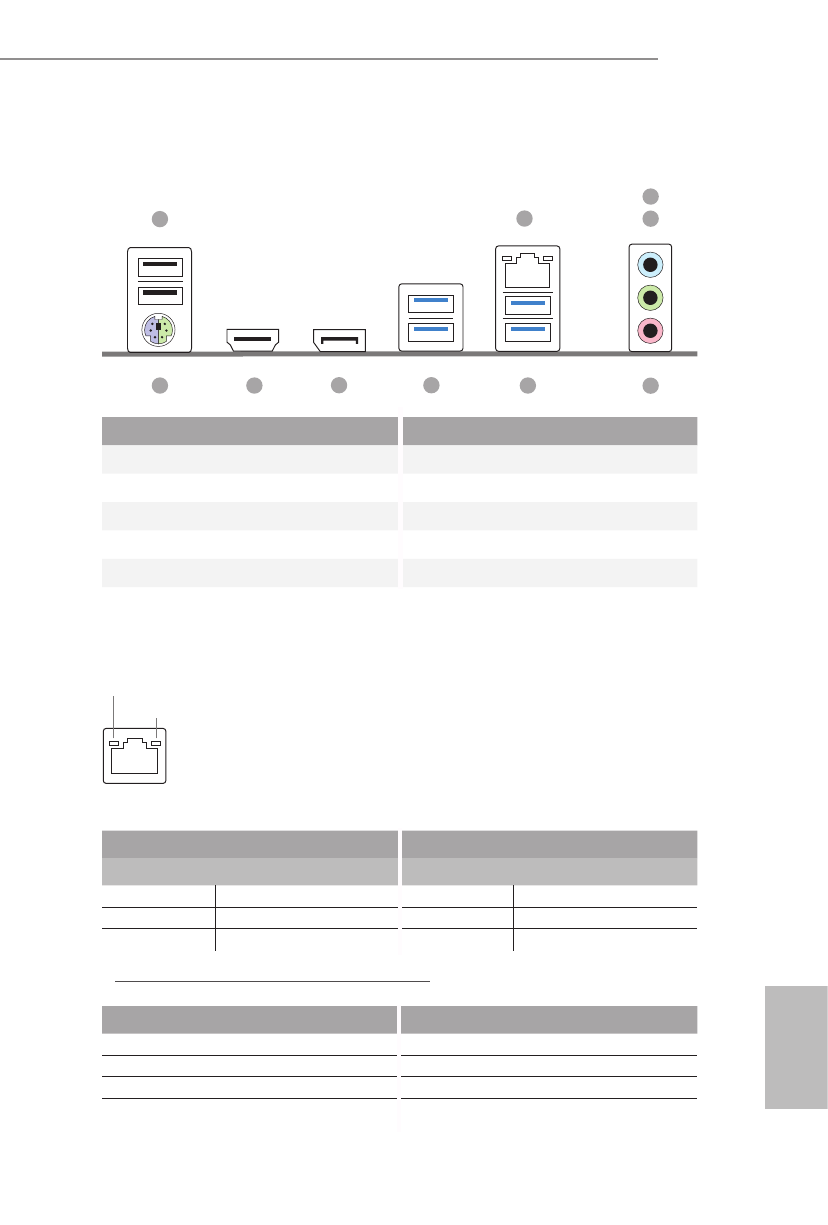

I/O Panel

1

10

6

9

2

5

4

3

7

8

* There are two LEDs on each LAN port. Please refer to the table below for the LAN port LED indications.

Activity / Link LED

Speed LED

Status

Description

Status

Description

Off

No Link

Off

10Mbps connection

Blinking

Data Activity

Orange

100Mbps connection

On

Link

Green

1Gbps connection

**

Function of the Audio Ports in 7.1-channel Configuration

:

Port

Function

Light Blue (Rear panel)

Rear Speaker Out

Lime (Rear panel)

Front Speaker Out

Pink (Rear panel)

Central /Subwoofer Speaker Out

Lime (Front panel)

Side Speaker Out

ACT/LINK LED

SPEED LED

LAN Port

No. Description

No. Description

1

USB 2.0 Ports (USB1_2)

6

USB 3.2 Gen1 Ports (USB3_1_2)

2

LAN RJ-45 Port*

7

USB 3.2 Gen1 Ports (USB3_3_4)

3

Line In (Light Blue)**

8

DisplayPort 1.4

4

Front Speaker (Lime)**

9

HDMI Port

5

Microphone (Pink)**

10

PS/2 Mouse/Keyboard Port
