オンボードのヘッダーとコネクタ

オンボードヘッダーとコネクタはジャンパーではありません。これらヘッダーとコネクタ
にはジャンパーキャップを被せないでください。ヘッダーおよびコネクタにジャンパー
キャップを被せると、マザーボードに物理損傷が起こることがあります。

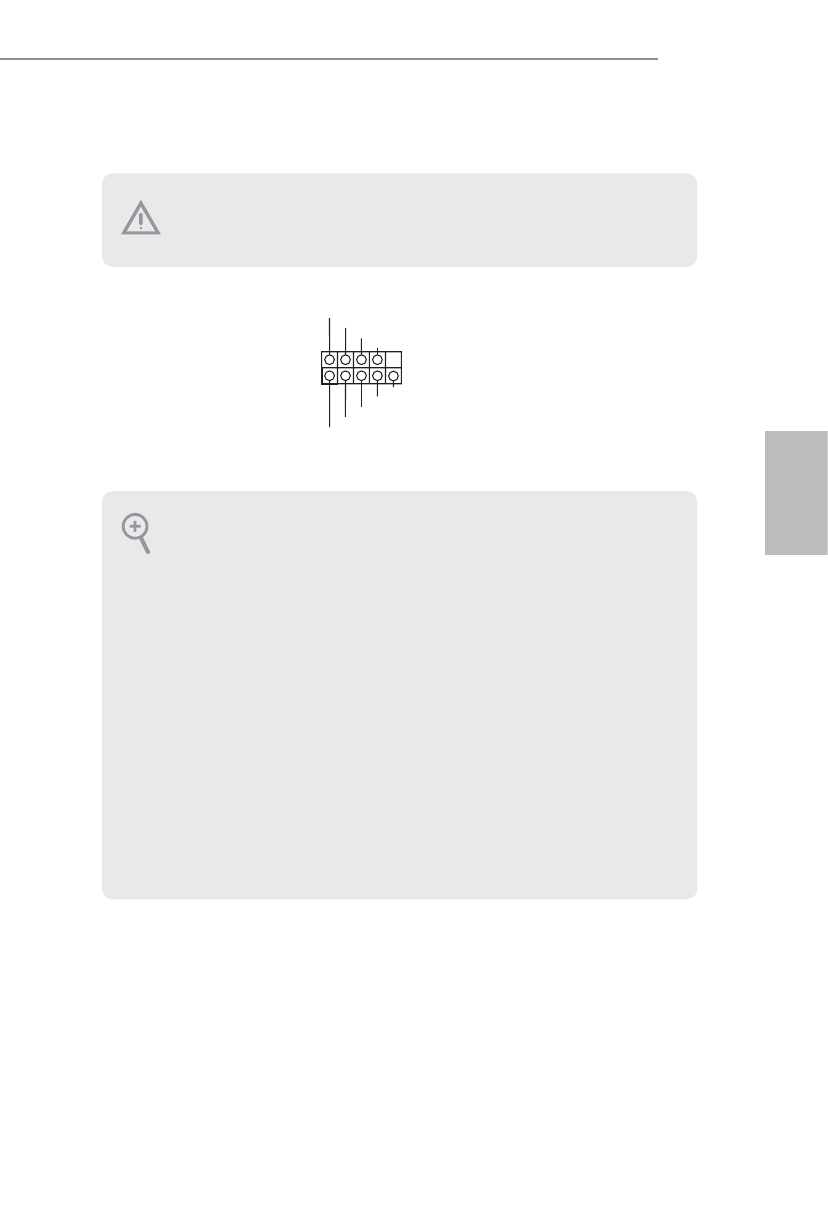

システムパネルヘッダー

（

9

ピン

PANEL1

）

（

p.1

、

No. 22

参照）

電源ボタンを接続し、ボタンを

リセットし、下記のピン割り当て

に従って、シャーシのシステムス
テータス表示ランプをこのヘッ

ダーにセットします。ケーブルを

接続するときには、ピンの＋と
−に気をつけてください。

G N D

R E S E T #

P W R B T N #

P L E D -

P L E D +

G N D

H D L E D -

H D L E D +

1

G N D

PWRBTN

（電源ボタン）

：

シャーシ前面パネルの電源ボタンに接続してください。電源ボタンを使用して、システムを
オフにする方法を設定できます。

RESET

（リセットボタン）

：

シャーシ前面パネルのリセットボタンに接続してください。コンピューターがフリーズした

り、通常の再起動を実行できない場合には、リセットボタンを押して、コンピューターを再

起動します。

PLED

（システム電源

LED

）

：

シャーシ前面パネルの電源ステータスインジケーターに接続してください。システム稼働

中は、

LED

が点灯します。システムが

S1/S3

スリープ状態の場合には、

LED

は点滅を続け

ます。システムが

S4

スリープ状態または電源オフ

 (S5)

のときには、

LED

はオフです。

HDLED

（ハードドライブアクティビティ

LED

）

：

シャーシ前面パネルのハードドライブアクティビティ

LED

に接続してください。ハードドラ

イブのデータを読み取りまたは書き込み中に、

LED

はオンになります。

前面パネルデザインは、シャーシによって異なることがあります。前面パネルモジュールは、
主に電源ボタン、リセットボタン、電源

LED

、ハードドライブアクティビティ

LED

、スピーカー

などから構成されます。シャーシの前面パネルモジュールとこのヘッダーを接続する場合
には、配線の割り当てと、ピンの割り当てが正しく合致していることを確かめてください。
