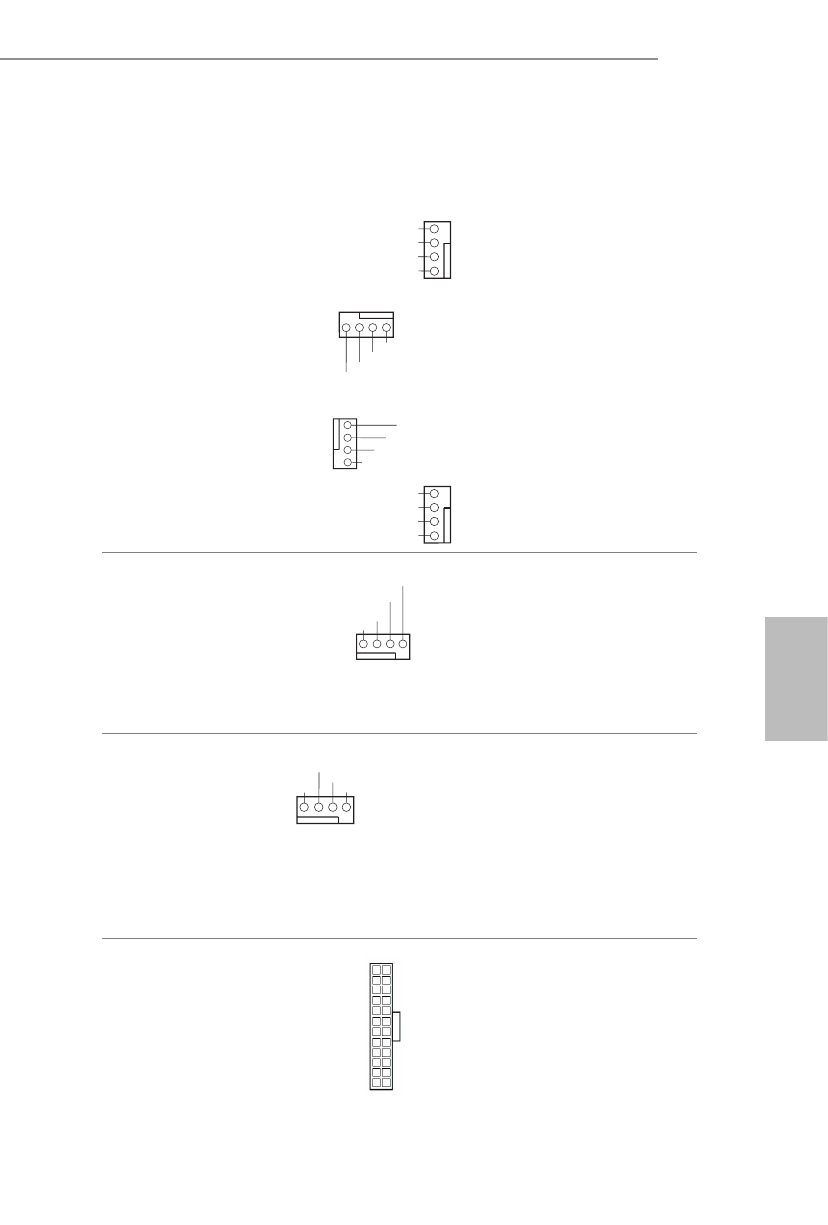

B560 Pro4
Por
tuguês
Conectores de Ventilador de
Chassi/Ventilador da Bomba de
Água
(CHA_FAN1/WP de 4 pinos)
(ver p.1, N.º 32)
(CHA_FAN2/WP de 4 pinos)
(ver p.1, N.º 26)
(CHA_FAN3/WP de 4 pinos)
(ver p.1, N.º 27)
(CHA_FAN4/WP de 4 pinos)
(ver p.1, N.º 17)
(CHA_FAN5/WP de 4 pinos)
(ver p.1, N.º 8)
Esta placa mãe fornece conectores
de ventoinha chassi com cinco
4-Pin de resfriamento a água.
Se você pretende conectar um
ventilador de refrigeração a água
de chassis de 3 pinos, por favor,
conecte-o ao Pino 1-3.
Conector da Ventoinha da
CPU
(CPU_FAN1 de 4 pinos)
(ver p.1, N.º 4)
GND
+12V
CPU_FAN_SPEED
FAN_SPEED_CONTROL
1 2 3 4
Esta placa mãe inclui um conector
de ventilador da CPU (Ventilador
silencioso) de 4 pinos. Se você
pretende conectar um ventilador
da CPU de 3 pinos, por favor,
conecte-o ao Pino 1-3.
Conector da ventoinha de
bomba de água/CPU
(CPU_FAN2/WP de
4 pinos)
(ver p.1, N.º 5)
GND
FAN_VOLTAGE
CPU_FAN_SPEED
FAN_SPEED_CONTROL
1 2 3 4
Esta placa mãe inclui um
conector de ventilador da CPU
de refrigeração a água de 4 pinos.
Se você pretende conectar um
ventilador de refrigeração a água
da CPU de 3 pinos, por favor,
conecte-o ao Pino 1-3.
Conector de alimentação ATX
(ATXPWR1 de 24 pinos)
(ver p.1, N.º 9)
Esta placa-mãe inclui um
conector de alimentação ATX de
24 pinos. Para utilizar uma fonte
de alimentação ATX de 20 pinos,
introduza-a no Pino 1 e Pino 13.
FAN_SPEED
FAN_SPEED_CONTROL
FAN_VOLTAGE
GND
1
2
3
4
FAN_SPEED
FAN_SPEED_CONTROL
FAN_VOLTAGE
GND
4 3 2 1
FAN_SPEED
FAN_SPEED_CONTROL
FAN_VOLTAGE
GND
4
3
2
1
FAN_SPEED
FAN_SPEED_CONTROL
FAN_VOLTAGE
GND
1
2
3
4
12
1
24
13
