116

Por

tuguês

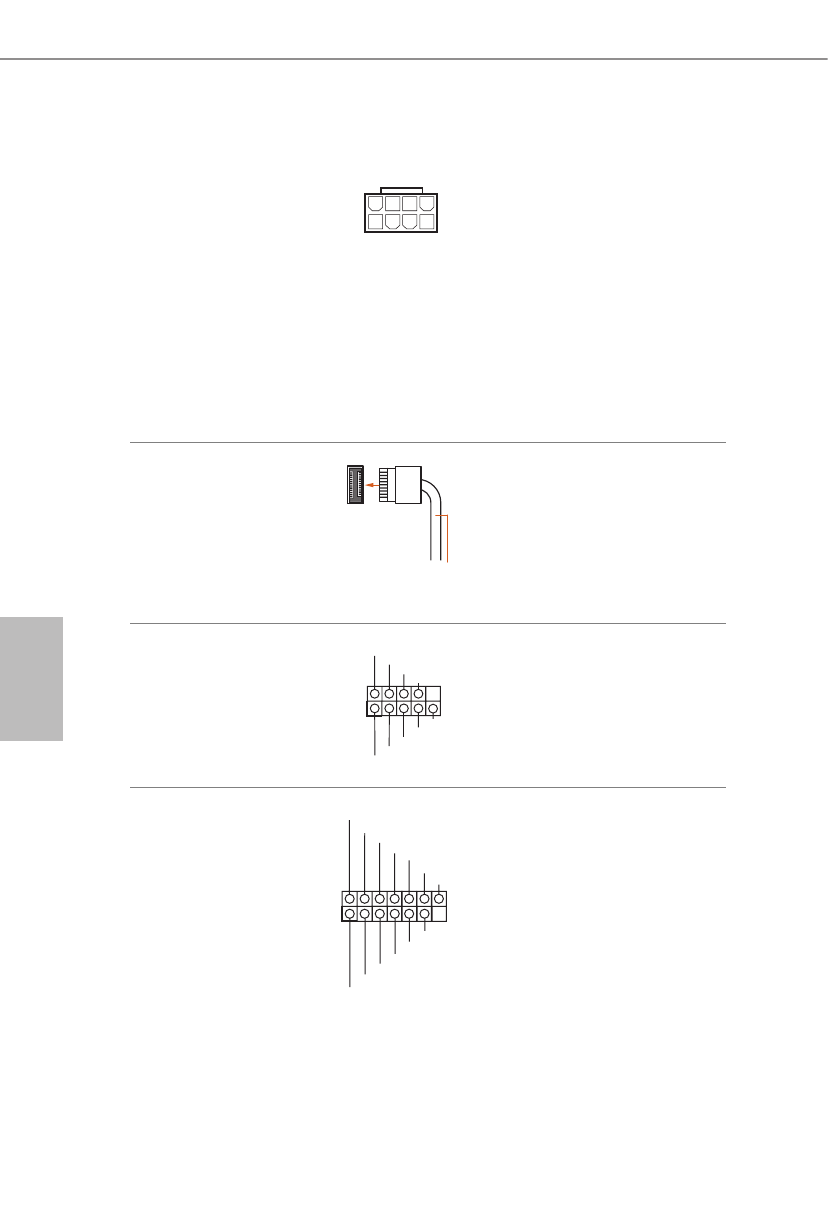

Conector de alimentação
de 12V ATX
(ATX12V1 de 8 pinos)
(ver p.1, N.º 1)

Esta placa-mãe inclui um
conector de alimentação de 12V
ATX de 8 pinos. Para utilizar
uma fonte de alimentação ATX
de 4 pinos, introduza-a no Pino 1
e Pino 5.

*Aviso: Certifique-se que o cabo
de força conectado é para o CPU
e não para a placa gráfica. Não
ligue o cabo de força PCIe a este
conector.

Painel Frontal Cabeçote
USB 3.2 Gen1 Tipo C
(USB31_TC_1 de 20 pinos)
(ver p.1, N.º 10)

Há um Painel Frontal Cabeçote
USB 3.2 Gen1 Tipo C nesta placa
mãe. Este cabeçote é utilizado
para conectar um módulo
USB 3.2 Gen1 a portas adicionais
USB 3.2 Gen1.

Suporte da porta serial
(COM1 de 9 pinos)
(ver p.1, N.º 30)

C C T S # 1

R R T S # 1

D D S R # 1

D D T R # 1

R R X D 1

G N D

T T X D 1

D D C D # 1

1

R R I # 1

Este suporte COM1 recebe um
módulo da porta serial.

Plataforma SPI TPM
(SPI_TPM_J1 de 13 pinos)
(ver p.1, N.º 19)

1

SPI_DQ3

+3.3V

SPI_DQ2

SPI_CS0

TPM_Present

CLK

SPI_MISO

SPI_MOSI

GND

SPI_TPM_CS#

RST#

RSMRST#

TPM_PIRQ

Este conector suporta um sistema
com SPI Módulo de Plataforma
Confiável (TPM), que pode
armazenar com segurança chaves,
certificados digitais, senhas e
dados. Um sistema TPM também
ajuda a melhorar a segurança
de rede, a proteger identidades
digitais e a garantir a integridade
da plataforma.

4                            1

8                            5

USB Type-C Cable
