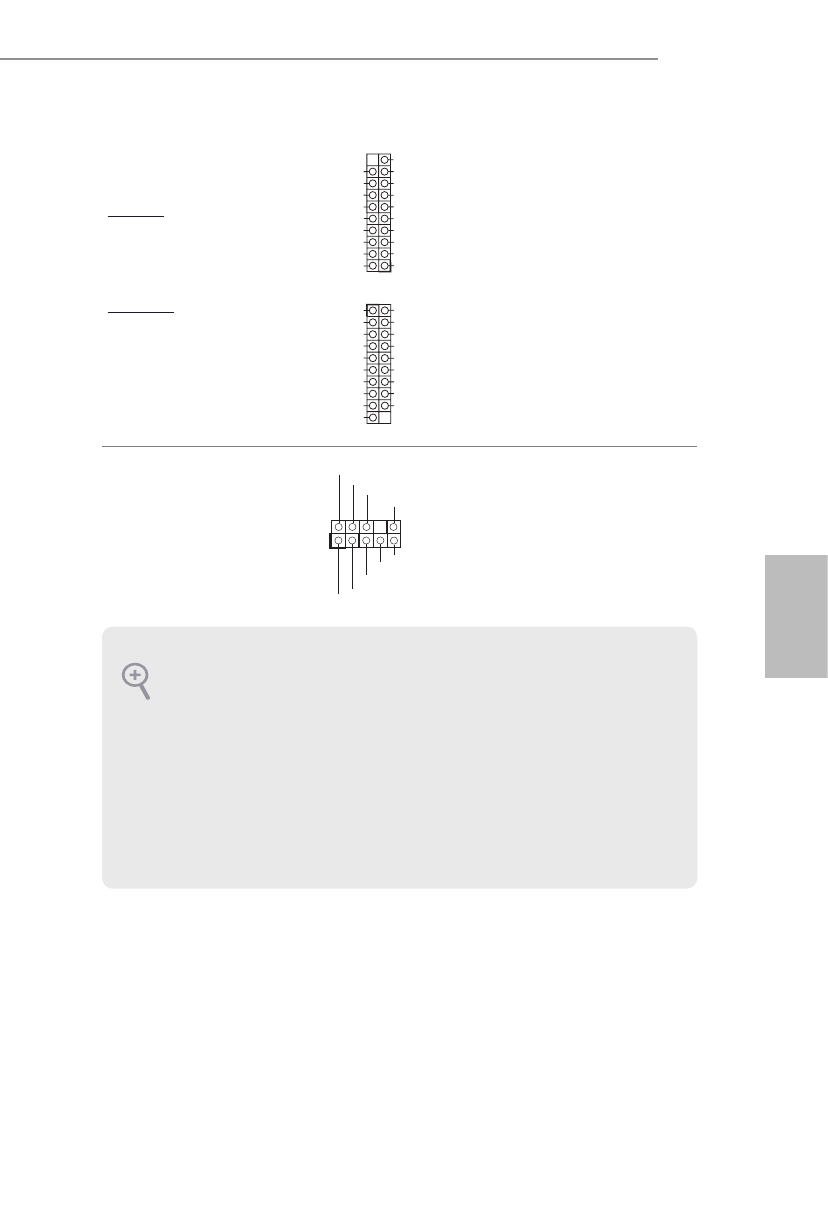

Złącza główkowe USB 3.2
Gen1
Pionowy:
(19-pinowe USB3_5_6)
(sprawdź s.1, Nr 12)

Kąt prosty:
(19-pinowe USB3_7_8)
(sprawdź s.1, Nr 11)

1

I n t A _ P B _ D +

D u m m y

I n t A _ P B _ D -

G N D

I n t A _ P B _ S S T X +

G N D

I n t A _ P B _ S S T X -

I n t A _ P B _ S S R X +

I n t A _ P B _ S S R X -

V b u s

V b u s

V b u s

I n t A _ PA _ S S R X -

I n t A _ PA _ S S R X +

G N D

I n t A _ PA _ S S T X -

I n t A _ PA _ S S T X +

G N D

I n t A _ PA _ D -

I n t A _ PA _ D +

Na tej płycie głównej znajdują
się dwa złącza główkowe. Każde
złącze główkowe USB 3.2 Gen1
może obsługiwać dwa porty.

Złącze główkowe audio
panelu przedniego
(9-pinowe HD_AUDIO1)
(sprawdź s.1, Nr 31)

J _ S E N S E

O U T 2 _ L

1

M I C _ R E T

P R E S E N C E #

G N D

O U T 2 _ R

M I C 2 _ R

M I C 2 _ L

O U T _ R E T

To złącze główkowe służy do
podłączania urządzeń audio do
przedniego panelu audio.

1.  High Definition Audio obsługuje wykrywanie gniazda, ale aby działać prawidłowo

przewód panelu na obudowie musi obsługiwać HDA. W celu instalacji systemu należy
wykonać instrukcje z naszego podręcznika i podręcznika obudowy.

2.  Jeśli używany jest panel audio AC’97, należy go zainstalować w złączu główkowym

audio panelu przedniego, poprzez wykonanie wymienionych poniżej czynności:
A. Podłącz Mic_IN (MIC) do MIC2_L.
B. Podłącz Audio_R (RIN) do OUT2_R i Audio_L (LIN) do OUT2_L.
C. Podłącz uziemienie (GND) do uziemienia (GND).
D. MIC_RET i OUT_RET służą wyłącznie dla panelu audio HD. Nie należy ich
podłączać dla panelu audio AC’97.
E. Aby uaktywnić mikrofon przedni, przejdź do zakładki “FrontMic” w panelu Realtek
Control i wyreguluj “Głośność nagrywania”.

1

IntA_PB_D+

Dummy

IntA_PB_D-

GND

IntA_PB_SSTX+

GND

IntA_PB_SSTX-

IntA_PB_SSRX+

IntA_PB_SSRX-

Vbus

V

Vbus

IntA_PA_SSRX-

IntA_PA_SSRX+

GND

IntA_PA_SSTX-

IntA_PA_SSTX+

GND

IntA_PA_D-

IntA_PA_D+
