76
Italiano
Italiano

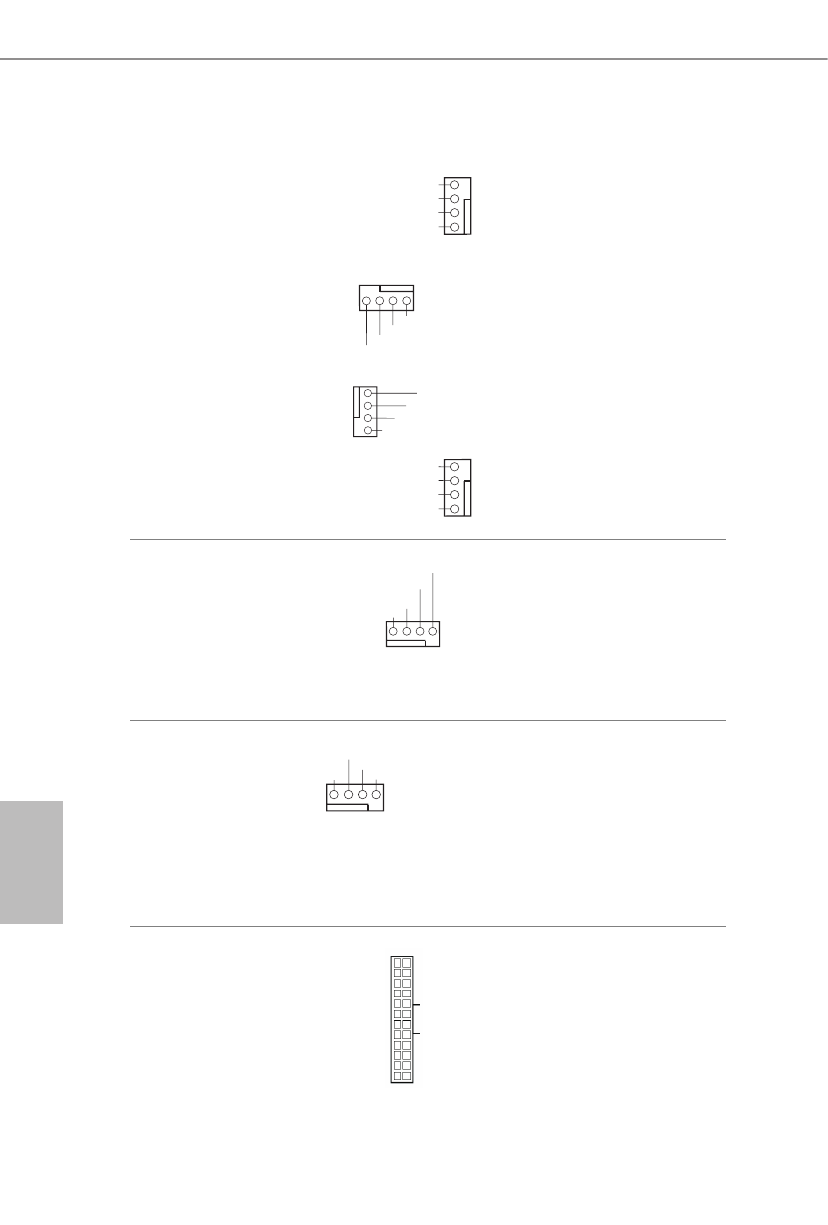

Connettori ventola telaio /
ventola pompa dell’acqua
(CHA_FAN1/WP a 4 pin)
(vedere pag. 1, n. 32)
(CHA_FAN2/WP a 4 pin)
(vedere pag. 1, n. 26)
(CHA_FAN3/WP a 4 pin)
(vedere pag. 1, n. 27)
(CHA_FAN4/WP a 4 pin)
(vedere pag. 1, n. 17)
(CHA_FAN5/WP a 4 pin)
(vedere pag. 1, n. 8)
FAN_SPEED
FAN_SPEED_CONTROL
FAN_VOLTAGE
GND
1
2
3
4
FAN_SPEED
FAN_SPEED_CONTROL
FAN_VOLTAGE
GND
4 3 2 1
FAN_SPEED
FAN_SPEED_CONTROL
FAN_VOLTAGE
GND
4
3
2
1
FAN_SPEED
FAN_SPEED_CONTROL
FAN_VOLTAGE
GND
1
2
3
4
Questa scheda madre è dotata
di cinque connettori ventola a
4 pin per il raffreddamento ad
acqua del telaio. Se si decide di
collegare una ventola telaio con
raffreddamento ad acqua a 3 pin,
collegarla al pin 1-3.
Connettore ventola CPU
(CPU_FAN1 a 4 pin)
(vedere pag. 1, n. 4)
GND
+12V
CPU_FAN_SPEED
FAN_SPEED_CONTROL
1 2 3 4
Questa scheda madre è dotata
di un connettore per la ventola
della CPU (Ventola silenziosa)
a 4 pin. Se si decide di collegare
una ventola della CPU a 3 pin,
collegarla al pin 1-3.
Connettore ventola CPU /
ventola pompa dell’acqua
(CPU_FAN2/WP a 4 pin)
(vedere pag. 1, n. 5)
GND
FAN_VOLTAGE
CPU_FAN_SPEED
FAN_SPEED_CONTROL
1 2 3 4
Questa scheda madre è dotata
di un connettore per la ventola
della CPU con raffreddamento
ad acqua a 4 pin. Se si decide di
collegare una ventola della CPU
con raffreddamento ad acqua a
3 pin, collegarla al pin 1-3.
Connettore alimentazione
ATX
(ATXPWR1 a 24 pin)
(vedere pag. 1, n. 9)
12
1
24
13
Questa scheda madre è dotata di
un connettore di alimentazione
ATX a 24 pin. Per utilizzare
un'alimentazione ATX a 20 pin,
collegarla lungo il pin 1 e il pin
13.
