64

Fr

ançais

Français

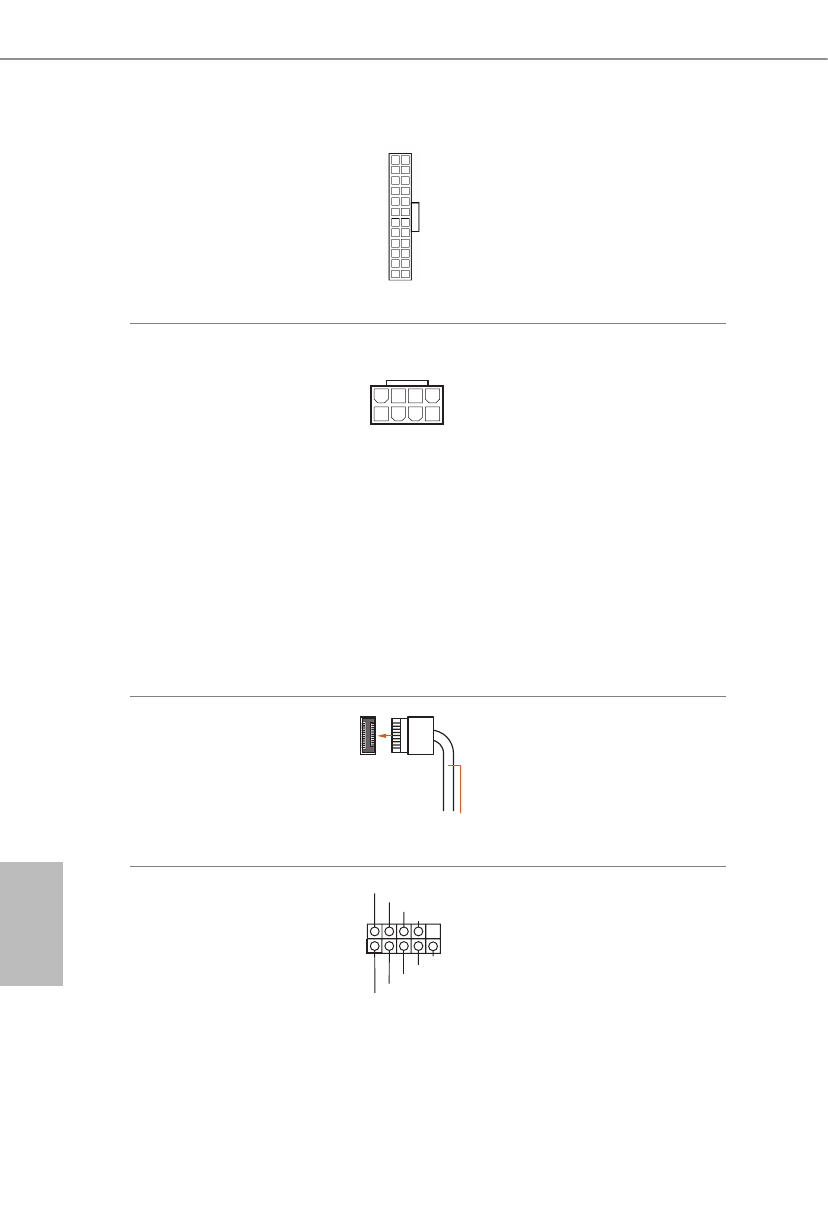

Connecteur d’alimentation
ATX
(ATXPWR1 à 24 broches)
(voir p.1, No. 9)

12

 1

24

13

Cette carte mère est dotée d’un
connecteur d’alimentation
ATX à 24 broches. Pour utiliser
une alimentation ATX à 20
broches, veuillez effectuer les
branchements sur la Broche 1 et
la Broche 13.

Connecteur d’alimentation
ATX 12 V
(ATX12V1 à 8 broches)
(voir p.1, No. 1)

4                            1

8                            5

Cette carte mère est dotée d’un
connecteur d’alimentation ATX
12V à 8 broches. Pour utiliser
une alimentation ATX à 4
broches, veuillez effectuer les
branchements sur la Broche 1 et
la Broche 5.

*Avertissement : Veuillez vérifier
que le câble d'alimentation
connecté est pour l'unité
centrale et non pour la carte
graphique. Ne branchez pas le
câble d'alimentation PCIe sur ce
connecteur.

Embase USB 3.2 Gen1 Type C
sur panneau avant
(USB31_TC_1 à 20 broches)
(voir p.1, No. 10)

Cette carte mère comprend une
embase USB 3.2 Gen1 Type C sur
le panneau avant. Cette embase
sert à connecter un module
USB 3.2 Gen1 pour des ports
USB 3.2 Gen1 supplémentaires.

Embase pour port série
(COM1 à 9 broches)
(voir p.1, No. 30)

C C T S # 1

R R T S # 1

D D S R # 1

D D T R # 1

R R X D 1

G N D

T T X D 1

D D C D # 1

1

R R I # 1

Cette embase COM1 prend en
charge un module de port série.

USB Type-C Cable
