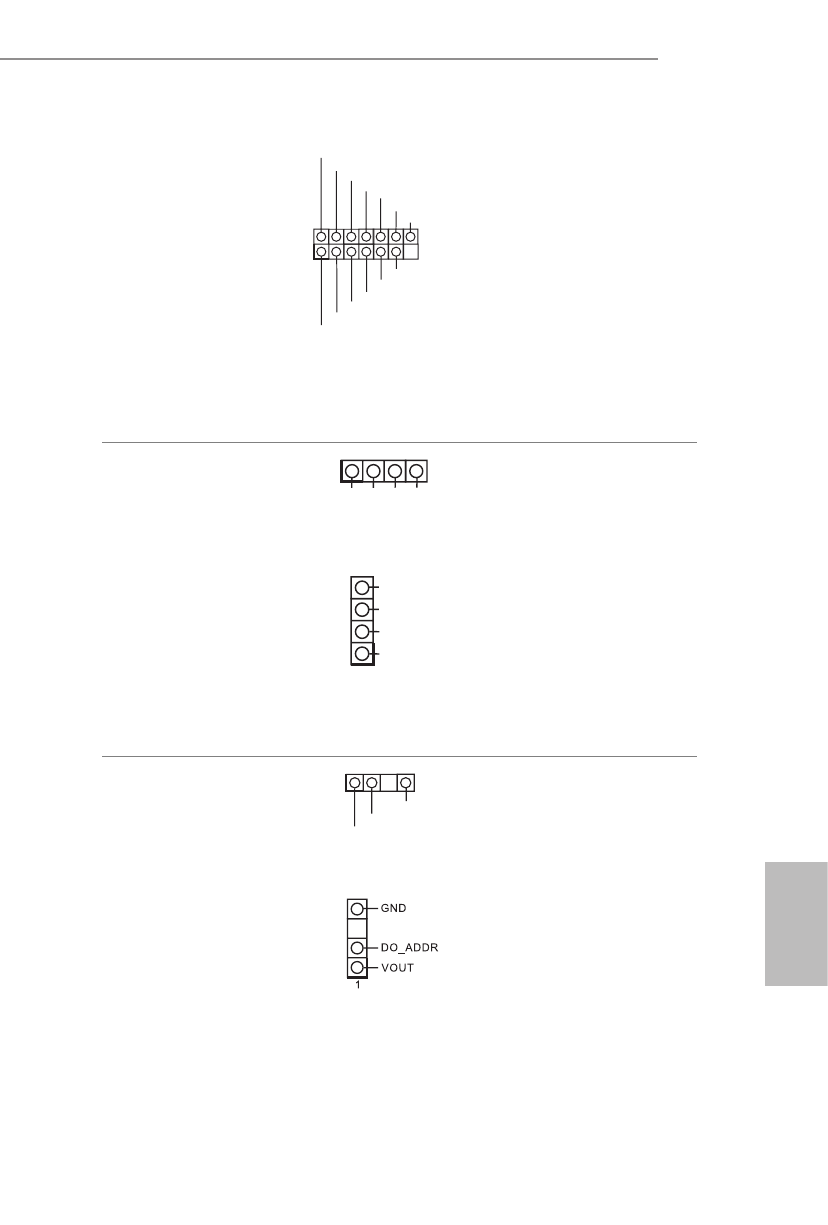

Embase SPI TPM
(SPI_TPM_J1 à 13 broches)
(voir p.1, No. 19)

1

SPI_DQ3

+3.3V

SPI_DQ2

SPI_CS0

TPM_Present

CLK

SPI_MISO

SPI_MOSI

GND

SPI_TPM_CS#

RST#

RSMRST#

TPM_PIRQ

Ce connecteur prend en charge
un module SPI TPM (Trusted
Platform Module – Module de
plateforme sécurisée), qui permet
de sauvegarder clés, certificats
numériques, mots de passe et
données en toute sécurité. Le
système TPM permet également
de renforcer la sécurité du
réseau, de protéger les identités
numériques et de préserver
l’intégrité de la plateforme.

Embase LED RVB
(RGB_LED1 à 4 broches)
(voir p.1, No. 29)

(RGB_LED2 à 4 broches)
(voir p.1, No. 7)

12V G R B

1

12V

G

R

B

1

L'embase RVB sert à connecter le
câble d'extension LED RVB qui
permet aux utilisateurs de choisir
parmi plusieurs effets lumineux
LED.

Attention : N'installez jamais le
câble LED RVB dans le mauvais
sens ; dans le cas contraire, le
câble peut être endommagé.

*Veuillez consulter la page 37
pour des instructions
supplémentaires sur cette embase.

Embases LED adressables
(ADDR_LED1 à 3 broches)
(voir p.1, No. 28)

(ADDR_LED2 à 3 broches)
(voir p.1, No. 6)

VOUT

DO_ADDR

GND

1

Cette embase sert à connecter un
câble de rallonge LED adressable
permettant aux utilisateurs de
choisir parmi différents effets
lumineux LED.

Attention :

N’installez jamais

le câble LED adressable dans
le mauvais sens. Dans le cas
contraire, le câble peut être
endommagé.

*Veuillez consulter la page
38 pour des instructions
supplémentaires sur cette embase.
