163
B560 Pro4
简体中文

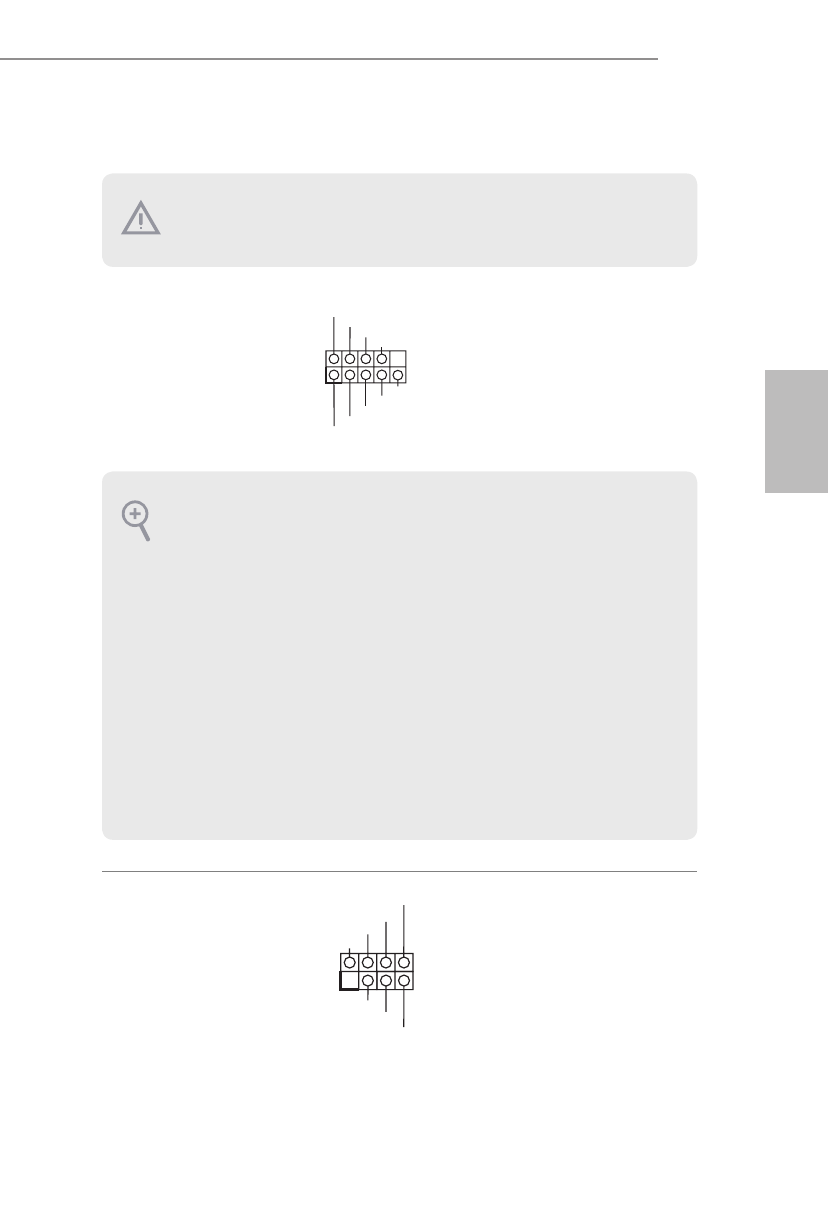

1.4 板载接脚和接口
板载接脚和接口不是跳线。不要将跳线帽装到这些接脚和接口上。将跳线帽装到这
些接脚和接口上将会对主板造成永久性损坏。
系统面板接头
（
9
针
PANEL1
）
（见第
1
页，第
22
个）
G N D
R E S E T #
P W R B T N #
P L E D -
P L E D +
G N D
H D L E D -
H D L E D +
1
G N D
按照下面的针脚分配，将机箱
上的电源按钮、重置按钮和系
统状态指示灯连接到此接脚。
在连接线缆前请记下正负针脚。
机箱侵入和扬声器接脚
（
7
针
SPK_CI1
）
（见第
1
页，第
25
个）
1
+5V
DUMMY
SIGNAL
GND
DUMMY
SPEAKER
DUMMY
请将机箱侵入和机箱扬声器连
接到到此接脚。
PWRBTN
（电源按钮）
:
连接到机箱前面板上的电源按钮。您可以配置使用电源按钮关闭系统的方式。
RESET
（重置按钮）
:
连接到机箱前面板上的重置按钮。如果计算机死机，无法执行正常重新启动，按重
置按钮重新启动计算机。
PLED
（系统电源
LED
）
:
连接到机箱前面板上的电源状态指示灯。系统操作操作时，此
LED
亮起。系统处
在
S1/S3
睡眠状态时，此
LED
闪烁。系统处在
S4
睡眠状态或关机
(S5)
时，此
LED
熄灭。
HDLED
（硬盘活动
LED
）
:
连接到机箱前面板上的硬盘活动
LED
指示灯。硬盘正在读取或写入数据时，此
LED
亮起。
前面板设计根据机箱不同而有所差异。前面板模块主要包括电源按钮、重置按钮、
电源
LED
、硬盘活动
LED
指示灯、扬声器等。将机箱前面板模块连接到此接脚时，
确保连线分配和针脚分配正确匹配。
