Колодки для подключения
светодиодной RGB-подсветки.
(4-контактная, RGB_LED1)
(см. стр. 1, № 29)
(4-контактная, RGB_LED2)
(см. стр. 1, № 7)
Колодка RGB-подсветки
служит для подключения
удлинительного кабеля
светодиодной RGB-подсветки,
которая позволяет реализовать
различные световые эффекты.
Внимание! Категорически
запрещается подключать кабель
светодиодной RGB-подсветки
с нарушением полярности, так
как это может привести к его
повреждению.
* Дополнительные сведения об
использовании этой колодки см.
на стр. 37.
Колодки адресуемой
светодиодной подсветки
(3-контакта, ADDR_LED1)
(см. стр. 1, № 28)
(3-контакта, ADDR_LED2)
(см. стр. 1, № 6)
Эта колодка служит для
подключения удлинительного
кабеля адресуемой светодиодной
подсветки, которая позволяет
реализовать различные световые
эффекты.
Внимание!
Категорически
запрещается подключать кабель
адресуемой светодиодной
подсветки с нарушением
полярности, так как это может
привести к его повреждению.
* Дополнительные сведения об
использовании этой колодки см.
на стр. 38.

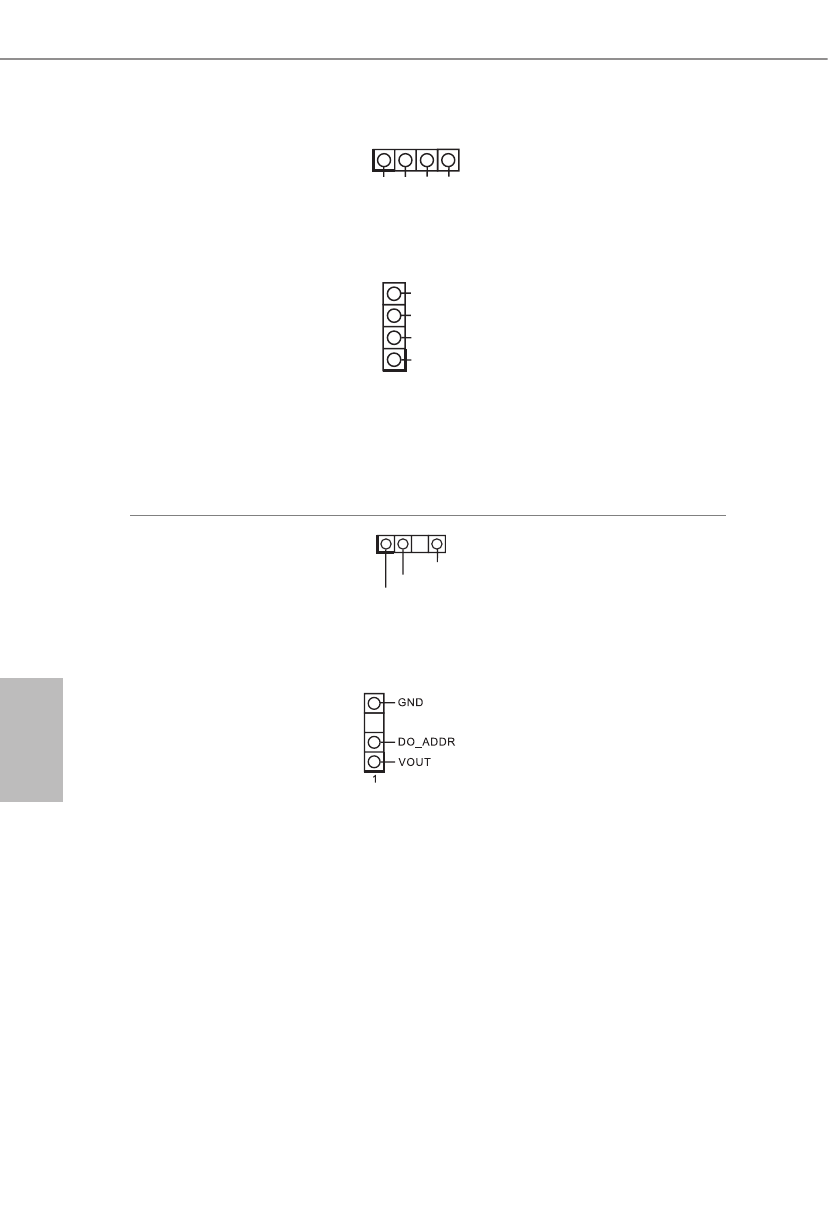

12V G R B
1
12V
G
R
B
1
VOUT
DO_ADDR
GND
1
