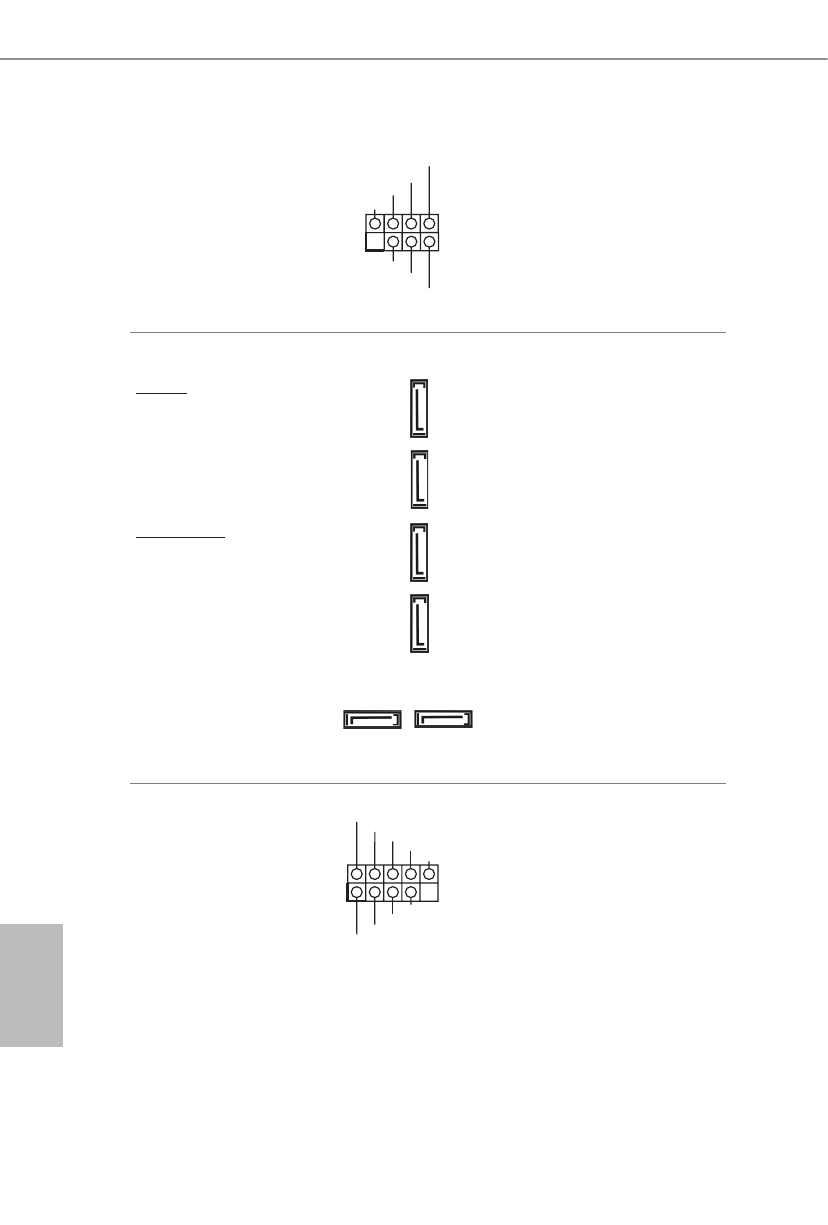

Deutsch
Gehäuseeingriffs- und
Lautsprecher-Stiftleiste
(7-polig, SPK_CI1)
(siehe S. 1, Nr. 25)
Bitte verbinden Sie
Gehäuseeingriffsvorrichtung und
den Gehäuselautsprecher mit
dieser Stiftleiste.
Serial-ATA-III-Anschlüsse
Vertikal:
(SATA3_0:
siehe S. 1, Nr. 21)
(SATA3_1:
siehe S. 1, Nr. 20)
Winkel rechts:
(SATA3_2:
siehe S. 1, Nr. 13)
(SATA3_3:
siehe S. 1, Nr. 14)
(SATA3_4:
siehe S. 1, Nr. 15)
(SATA3_5:
siehe S. 1, Nr. 16)
Diese sechs SATA-III-Anschlüsse
unterstützen SATA-Datenkabel
für interne Speichergeräte mit
einer Datenübertragungsgeschwi
ndigkeit bis 6,0 Gb/s.
* Wenn M2_3 durch ein SATA-
Typ-M.2-Gerät belegt ist, wird
SATA3_1 deaktiviert.
USB 2.0-Stiftleiste
(9-polig, USB3_4)
(siehe S. 1, Nr. 24)
Es gibt eine USB-2.0-Stiftleiste an
diesem Motherboard. Diese
USB 2.0-Stiftleiste unterstützt
zwei Ports.
1
+5V
DUMMY
SIGNAL
GND
DUMMY
SPEAKER
DUMMY
SATA3_1
SATA3_0
SA
TA3_4
SA
TA3_5
SA
TA3_2
SA
TA3_3
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
