129

B560 Pro4

Polsk

i

Polsk
i

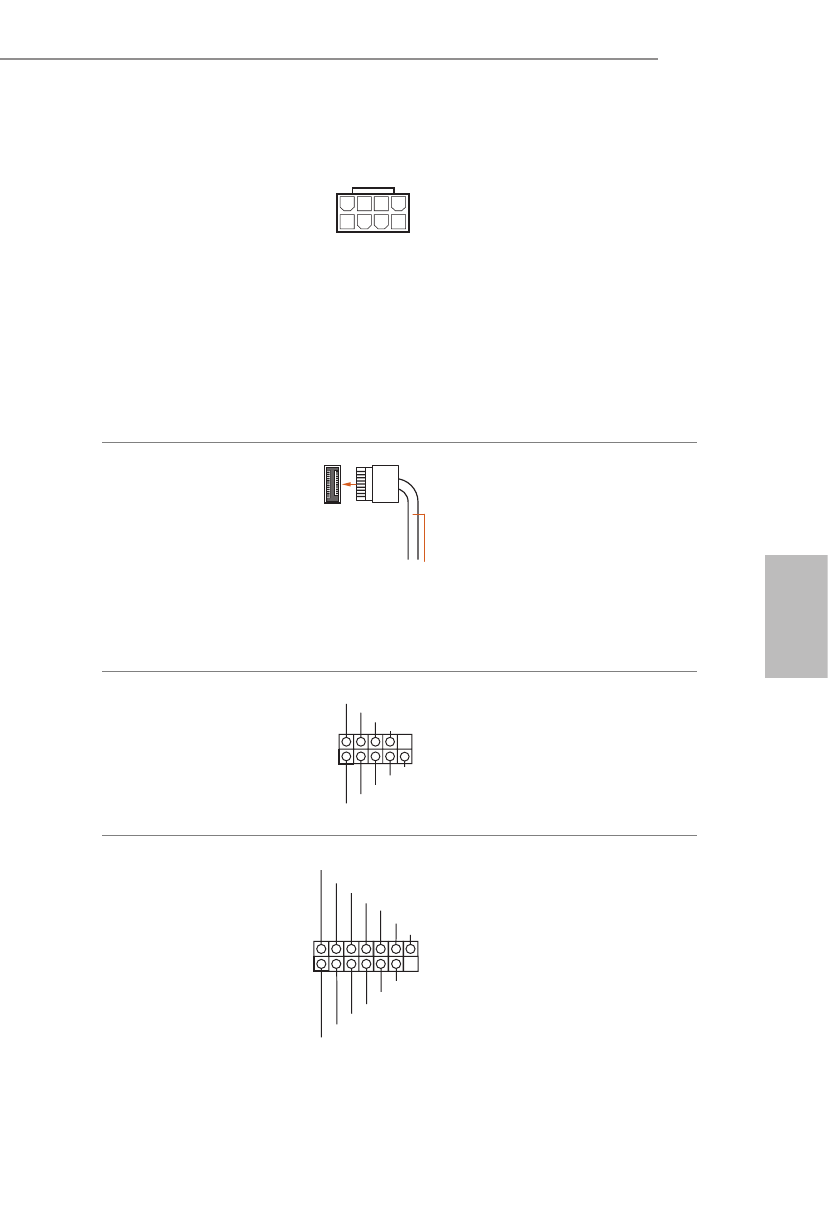

Złącze zasilania ATX 12V
(8-pinowe ATX12V1)
(sprawdź s.1, Nr 1)

Ta płyta główna udostępnia
8-pinowe złącze zasilania ATX
12V. W celu użycia 4-pinowego
zasilacza ATX, należy podłączyć
je wzdłuż pinu 1 i pinu 5.

*Ostrzeżenie: Upewnij się, że
podłączony kabel zasilający jest
przeznaczony do CPU, a nie do
karty graficznej. Nie podłączaj
do tego złącza kabla zasilającego
PCIe.

Złącze główkowe Gen1
USB 3.2 typu C panelu
przedniego
(20-pinowe USB31_TC_1)
(sprawdź s.1, Nr 10)

USB Type-C Cable

Na tej płycie głównej dostępne
jest jedno złącze główkowe
Gen1 USB 3.2 typu C panelu
przedniego. To złącze główkowe
jest używane do podłączania
modułu USB 3.2 Gen1 dla
dodatkowych portów USB 3.2
Gen1.

Złącze główkowe portu
szeregowego
(9-pinowe COM1)
(sprawdź s.1, Nr 30)

C C T S # 1

R R T S # 1

D D S R # 1

D D T R # 1

R R X D 1

G N D

T T X D 1

D D C D # 1

1

R R I # 1

To złącze główkowe COM1
obsługuje moduł portu
szeregowego.

Złącze główkowe SPI TPM
(13-pinowe SPI_TPM_J1)
(sprawdź s.1, Nr 19)

1

SPI_DQ3

+3.3V

SPI_DQ2

SPI_CS0

TPM_Present

CLK

SPI_MISO

SPI_MOSI

GND

SPI_TPM_CS#

RST#

RSMRST#

TPM_PIRQ

To złącze obsługuje system
SPI Trusted Platform Module
(TPM), który może bezpiecznie
przechowywać klucze,
certyfikaty cyfrowe, hasła i dane.
System TPM pomaga także w
zwiększeniu zabezpieczenia sieci,
ochronie cyfrowych danych
osobowych i zapewnieniu
integralności platformy.

4                            1

8                            5
