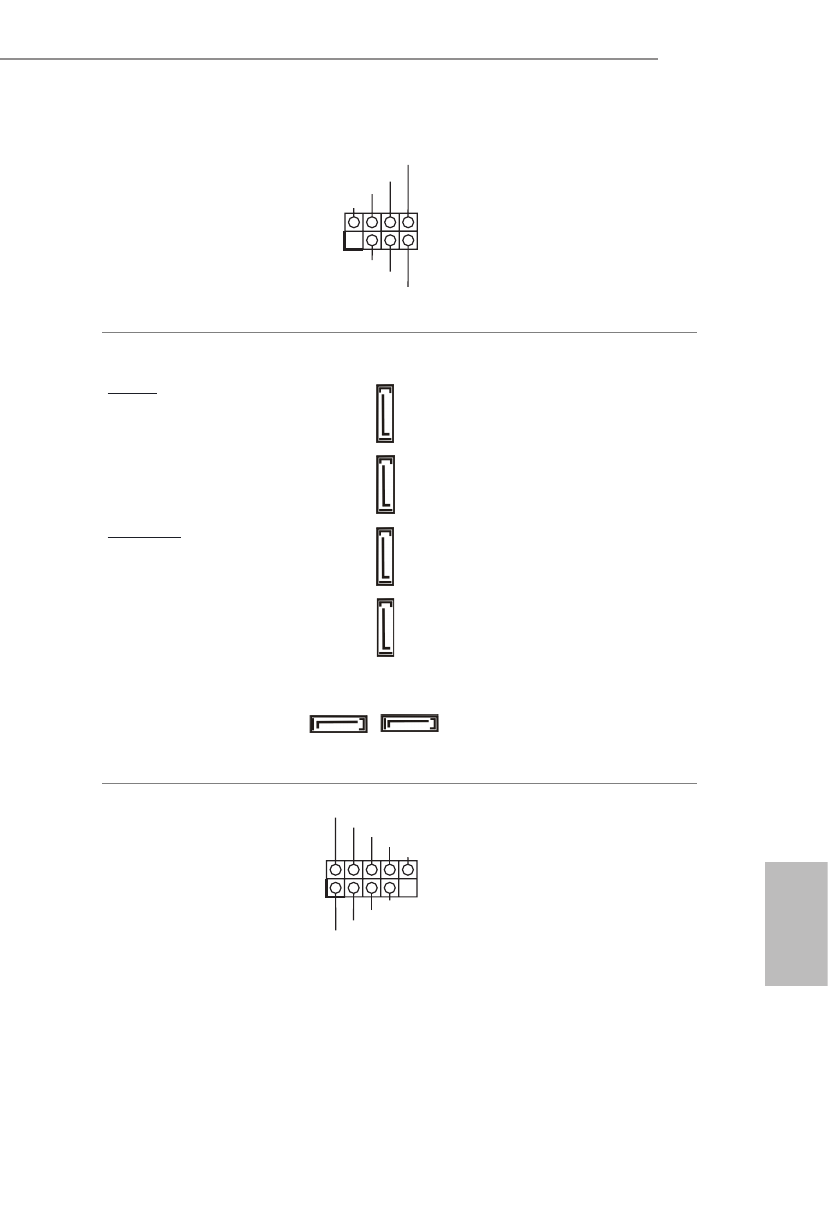

61

B560 Pro4

Fr

ançais

Français

Prise LED d’alimentation
et emplacement sur châssis
(SPK_CI1 à 7 broches)
(voir p.1, No. 25)

1

+5V

DUMMY

SIGNAL

GND

DUMMY

SPEAKER

DUMMY

Veuillez brancher l'emplacement
sur le châssis et le haut-parleur
du châssis sur ce connecteur.

Connecteurs Serial ATA3
Vertical:
(SATA3_0:
voir p.1, No. 21)
(SATA3_1:
voir p.1, No. 20)

Angle droit :
(SATA3_2:
voir p.1, No. 13)
(SATA3_3:
voir p.1, No. 14)
(SATA3_4:
voir p.1, No. 15)
(SATA3_5:
voir p.1, No. 16)

Ces six connecteurs SATA3 sont
compatibles avec les câbles de
données SATA pour les appareils
de stockage internes avec un taux
de transfert maximal de 6,0 Go/s.

* Si M2_3 est occupé par un
périphérique M.2 type SATA,
SATA3_1 est désactivé.

Embase USB 2.0
(USB3_4 à 9 broches)
(voir p.1, No. 24)

DUMMY

GND

GND

P+

P-

USB_PWR

P+

P-

USB_PWR

1

Cette carte mère comprend une
embase USB 2.0. Cette embase
USB 2.0 peut prendre en charge
deux ports.

SATA3_1

SATA3_0

SA

TA3_4

SA

TA3_5

SA

TA3_2

SA

TA3_3
